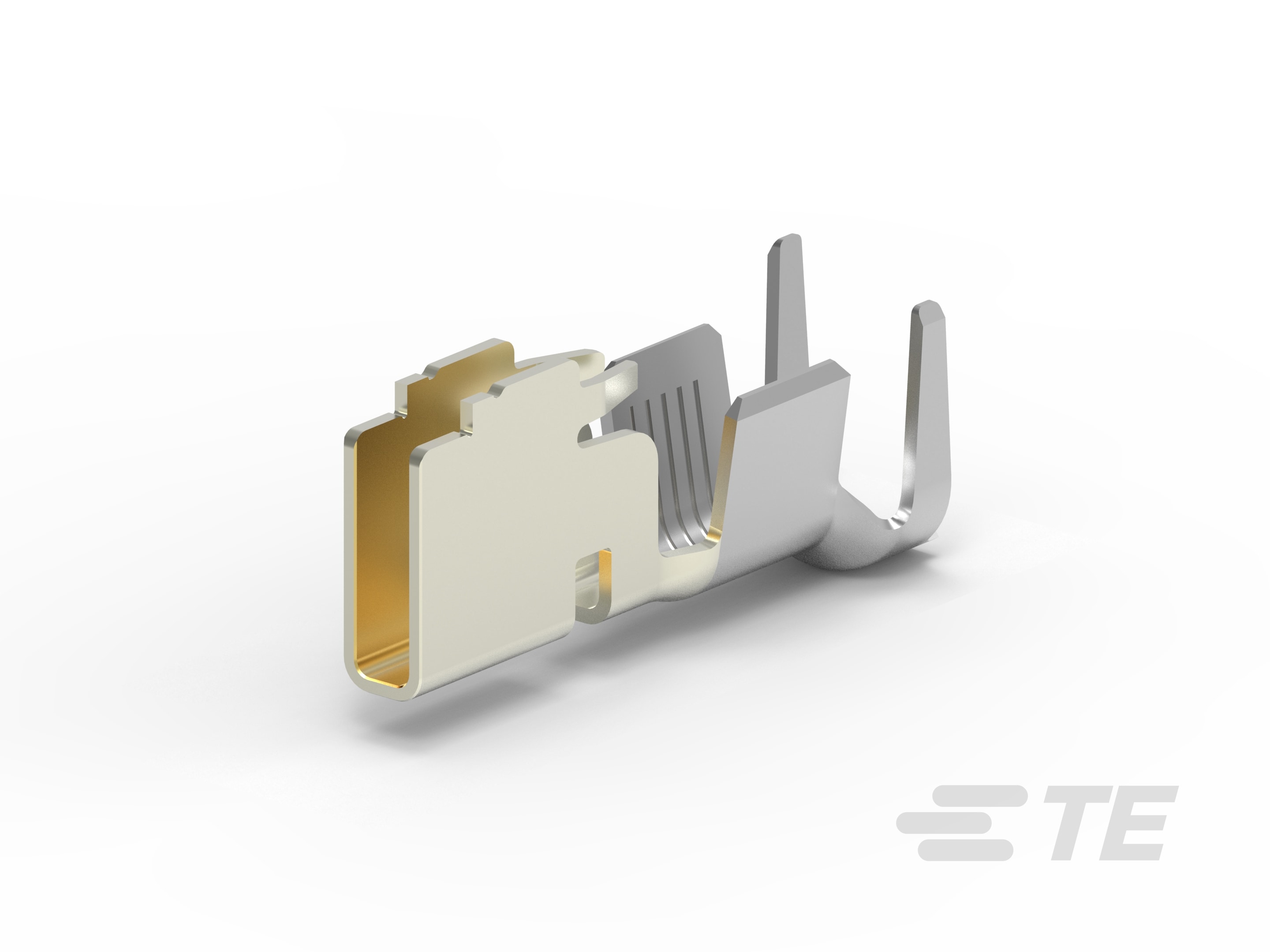

1-1600960-7
Receptacle Contact, Gold (Au), 300 VAC / 60 VAC, 300 VDC / 60 VDC, 10 – 8 AWG, 5 – 8 mm² Wire, 10382 – 16507 CMA, Crimp, Copper Alloy, Power
1-1600960-7
Receptacle Contact, Gold (Au), 300 VAC / 60 VAC, 300 VDC / 60 VDC, 10 – 8 AWG, 5 – 8 mm² Wire, 10382 – 16507 CMA, Crimp, Copper Alloy, Power
-
- MULTI-BEAM
- TE 内部编号 1-1600960-7
- TE 内部产品描述 CONT 8-10 AWG PWR, MFBL PLATE
-
端子类型 : 母端
-
端子接触部电镀材料 : 金 (Au)
-
导线端子端接区域电镀材料 : 锡
-
工作电压 (VAC): 60, 300
-
工作电压 (VDC): 60, 300
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-1600960-7_D1.pdf 3D
- 下载查看 ENG_CVM_CVM_1-1600960-7_D1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-1600960-7_D1.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-1600960-7_D1.3d_stp.zip 英文版本
数据表/目录页
- POWER_CONNECTORS_CATALOG_SEC01_BOARD_TO_BOARD ENG_CS_1773096_SEC01_BOARD_TO_BOARD_0210.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-13112_D.pdf 英文版本
- 产品规格 ENG_SS_108-2157_D1.pdf 英文版本
- ENG_SS_108-2157-1_B.pdf 英文版本
- 合格检测报告 ENG_SS_501-597_O.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
可密封 : 否
电气特征
-
工作电压 (VAC): 60, 300
-
工作电压 (VDC): 60, 300
接触件特性
-
压线筒类型 : Open
-
导线端子端接区域电镀厚度 : 1.27 – 2.54 µm [ 50 – 100 µin ]
-
导线端子端接区域电镀材料表面涂层 : 哑光
-
端子接合区域电镀材料厚度 : .76 µm [ 30 µin ]
-
端子底板材料厚度 : 50 – 100 µm [ 50 – 100 µin ]
-
端子方向 : 直式
-
端子底板材料 : 镍
-
端子类型 : 母端
-
端子接触部电镀材料 : 金 (Au)
-
导线端子端接区域电镀材料 : 锡
-
壳体内的端子定位力 : 不带
-
端子基材 : 铜合金
-
端子额定电流（最大值） (A): 42
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 线缆
机械附件
-
带导线绝缘 : 带有
尺寸
-
兼容的绝缘直径范围 : 4.4 – 6.9 mm [ .176 – .272 in ]
-
线径 (AWG): 10 – 8
-
线径 (mm²): 5 – 8
-
线径 (CMA): 10382 – 16507
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 : 电源
包装特性
-
封装方法 : Reel
-
封装数量 : 1000
