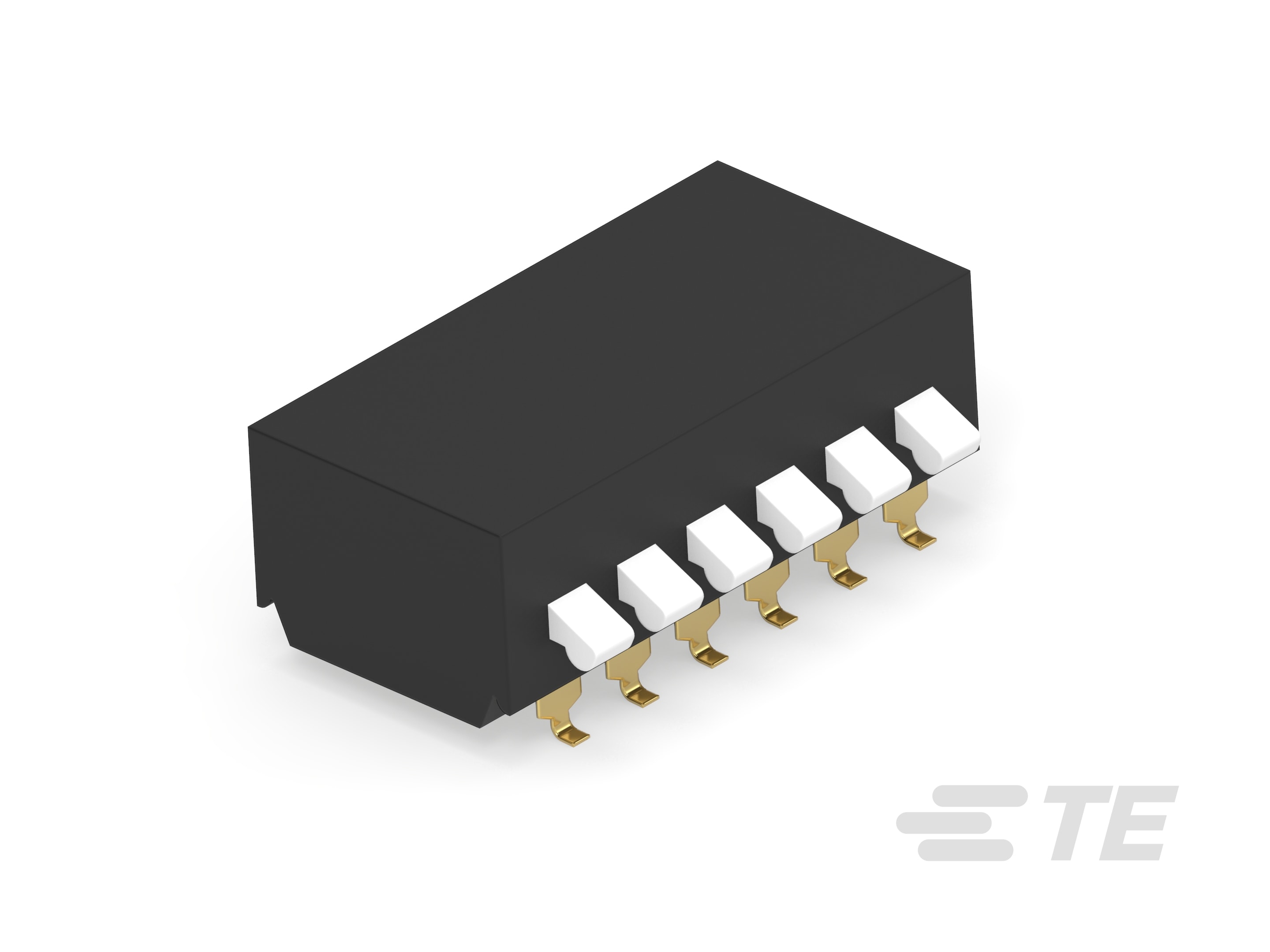

1-1571999-7
DIP Switch, Gold Contact Plating, Black, Polyphenylene Sulfide (PPS), 6 Switch, -30 – 85 °C [-22 – 185 (°F)], Piano (Side Actuated), ALCOSWITCH DIP
1-1571999-7
DIP Switch, Gold Contact Plating, Black, Polyphenylene Sulfide (PPS), 6 Switch, -30 – 85 °C [-22 – 185 (°F)], Piano (Side Actuated), ALCOSWITCH DIP
-
- ALCOSWITCH
- Alcoswitch DIP ADP & ADPA ,
- Alcoswitch DIP
- TE 内部编号 1-1571999-7
- TE 内部产品描述 ADP06S04=PIANO DIP SWITCH
- 别名 ID ADP06S04 1352751 1327160
-
DIP 和 SIP 开关类型 : DIP
-
开关端子电镀材料 : 金
-
外壳颜色 : 黑色
-
外壳材料 : 聚苯硫醚 (PPS)
-
密封装置 : 否
文档
产品图纸
- DIP SWITCH ASSEMBLY ADP/PA SERIES ENG_CD_1571999_E.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-1571999-7_E.pdf 3D
- 下载查看 ENG_CVM_CVM_1-1571999-7_E.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-1571999-7_E.3d_stp.zip 英文版本
- ENG_CVM_CVM_1-1571999-7_E.2d_dxf.zip 英文版本
数据表/目录页
- SWITCHES_CORE_PROGRAM_CATALOG ENG_CS_1308111-1_SWITCHES_CORE_PROGRAM_CATALOG_0308.pdf 英文版本
- ADE _ADP_ADF_Datasheet ENG_DS_ADE_ADP_ADF_Datasheet_2.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
支脚种类 : 鸥翼
-
DIP 和 SIP 开关类型 : DIP
-
密封装置 : 否
-
致动器种类 : 钢琴（侧致动）
结构特性
-
位数 : 6
-
开关数量 : 6
-
配置（极掷） : 单极 - 单掷
电气特征
-
触点额定电流 (A): 1
-
工作电压 (VDC): 5
主体特性
-
产品方向 : 垂直
-
致动器颜色 : 白色
-
外壳颜色 : 黑色
-
外壳材料 : 聚苯硫醚 (PPS)
接触件特性
-
开关端子电镀材料厚度 (µin): 1.2
-
PCB 端子端接区域电镀材料 : 金
-
端子底板材料 : 镍
-
开关端子电镀材料 : 金
-
端子基材 : 铜合金
端接特性
-
端接柱体和尾部长度 : 4 mm [ .157 in ]
-
PCB 端接方法 : 通孔 - 焊接
壳体特性
-
开启位置 : 控制杆朝下
-
中心线（间距） : 2.54 mm [ .1 in ]
尺寸
-
产品高度 : 6 mm [ .236 in ]
-
产品长度 : 17.22 mm [ .678 in ]
使用环境
-
工组温度范围 : -30 – 85 °C [ -22 – 185 °F ]
操作/应用
-
装配工艺特点 : 自动插入封装
行业标准
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装数量 : 25
-
封装方法 : Tube | 盒和管
