1-1563844-1

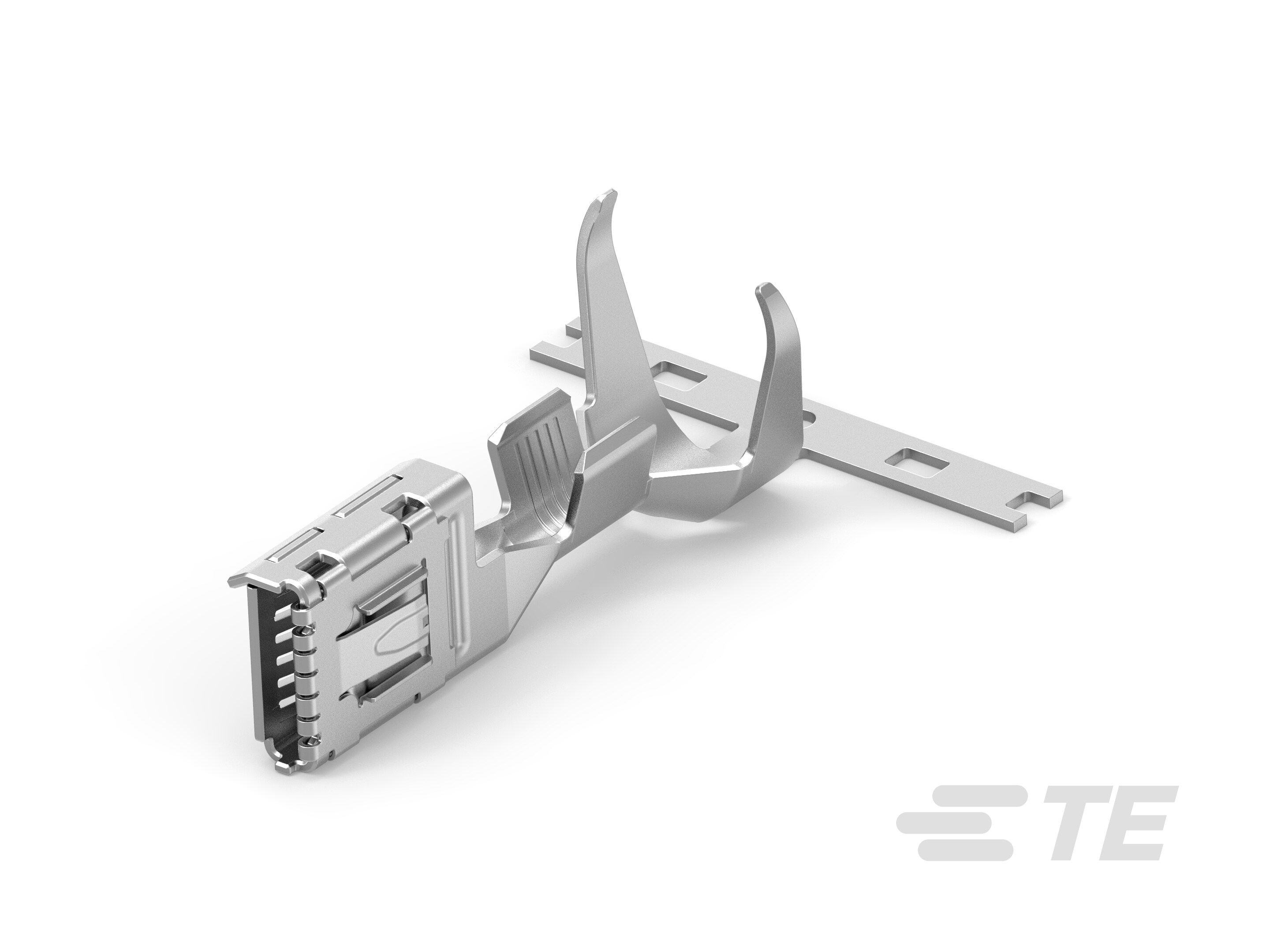

Receptacle Terminal, 11 – 9 AWG, 4 – 6 mm² Wire, 9.5 mm [.374 in] Tab Width, Tin (Sn), Sealable, Single Wire Seal (SWS), MCON Interconnection System
1-1563844-1
Receptacle Terminal, 11 – 9 AWG, 4 – 6 mm² Wire, 9.5 mm [.374 in] Tab Width, Tin (Sn), Sealable, Single Wire Seal (SWS), MCON Interconnection System
-
- MCON
- MCON 互连系统
- TE 内部编号 1-1563844-1
- TE 内部产品描述 MCON 9.5,CONTACT
-
端子类型 : 母端
-
线径 (AWG): 11 – 9
-
线径 (mm²): 4 – 6
-
对接公端宽度 : 9.5 mm [ .374 in ]
-
接触面电镀 : 锡 (Sn)
文档
产品图纸
- MCON 9.5 RECEPTACLE MCON 9.5 Kontaktbuchse ENG_CD_1823044_C14.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-1563844-1_B.pdf 3D
- 下载查看 ENG_CVM_CVM_1-1563844-1_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-1563844-1_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-1563844-1_B.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-94423_A.pdf 英文版本
机构认证
- 机构批件 ENG_AAD_Woert_AAD_111_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
插座种类 : 180°
-
主要锁定特性 : 外壳集成
-
可密封 : 是
主体特性
-
端子密封类型 : 单线密封 (SWS)
接触件特性
-
导线端子端接区域电镀材料 : 锡
-
端子制造 : 冲压成形
-
端子大小 : 9.5mm
-
压接类型 : F 型压接
-
端子类型 : 母端
-
对接公端宽度 : 9.5 mm [ .374 in ]
-
接触面电镀 : 锡 (Sn)
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 导线
尺寸
-
线径 (AWG): 11 – 9
-
线径 (mm²): 4 – 6
-
线径查找 (mm²): 4 | 5 | 6
-
线径查找 (AWG): 10 | 11 | 9
-
公端长度 : 36.6 mm [ 1.44 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工作温度（最大值） : 130 °C [ 266 °F ]
-
工组温度范围 : -40 – 130 °C [ -40 – 266 °F ]
操作/应用
-
与电线基础材料兼容 : 铜
包装特性
-
封装数量 : 340
-
封装方法 : Reel
其他
-
端子传导 : 41 – 100 A（高功率）
