1-1563337-1

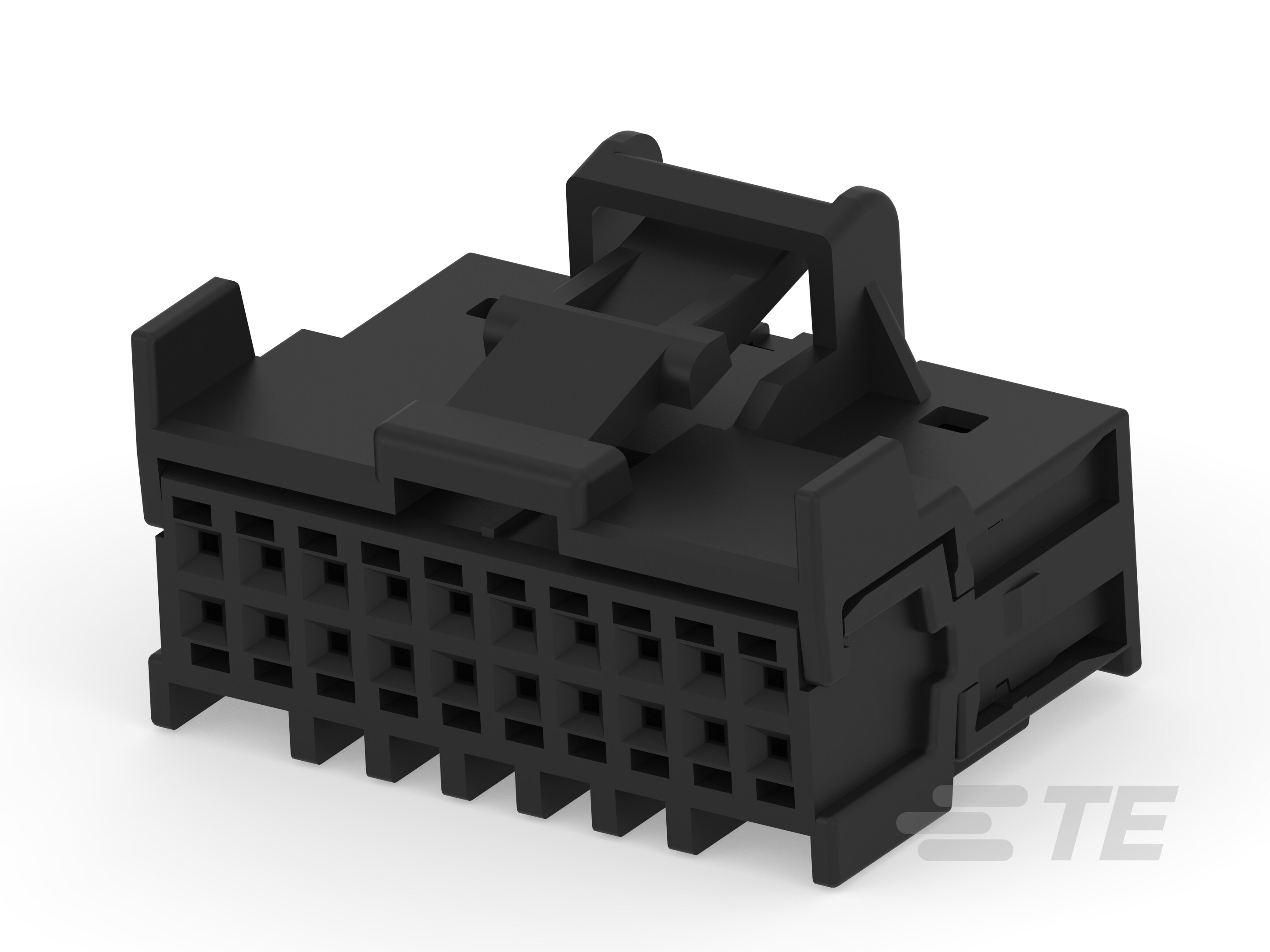

20 Position, Automotive Housing for Female Terminals, Wire-to-Wire, 2.5 mm [.098 in] Centerline, Black, Wire & Cable, Signal
1-1563337-1
20 Position, Automotive Housing for Female Terminals, Wire-to-Wire, 2.5 mm [.098 in] Centerline, Black, Wire & Cable, Signal
-
- MQS
- TE 内部编号 1-1563337-1
- TE 内部产品描述 20POS MQS REC COD A
-
连接器和壳体类型 : 母端子护套
-
位数 : 20
-
可密封 : 否
-
工组温度范围 : -40 – 120 °C [ -40 – 248 °F ]
-
行数 : 2
文档
产品图纸
- 20POS. MQS REC. HOUSING 20pol. MQS Buchsengehaeuse ENG_CD_1563337_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-1563337-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1-1563337-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-1563337-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-1563337-1_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-18630_A1.pdf 英文版本
- 产品规格 GER_SS_108-18924_A.pdf 德语
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
混合型连接器 : 否
-
连接器形状 : 矩形
-
连接器和壳体类型 : 母端子护套
-
可密封 : 否
-
主要锁定特性 : 外壳集成
-
连接器系统 : 线到线
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 20
-
行数 : 2
电气特征
-
标称电压架构 (V): 12
主体特性
-
主要产品颜色 : 黑色
-
连接器和键控代码 : A
接触件特性
-
端子类型 : 母端
-
端子大小 : .63mm
-
对接公端宽度 : .63 mm [ .025 in ]
-
端子额定电流（最大值） (A): 7.5
机械附件
-
接合对准 : 带有
-
接合对准类型 : 键控
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
中心线（间距） : 2.5 mm [ .098 in ]
使用环境
-
工组温度范围 : -40 – 120 °C [ -40 – 248 °F ]
-
工作温度（最大值） : 120 °C [ 248 °F ]
操作/应用
-
电路应用 : Signal
包装特性
-
封装数量 : 1200
-
封装方法 : Box
其他
-
能够保证连接器位置 : 否
