1-1546927-2

12 Position, Tri-Barrier, Printed Circuit Pin Bottom Termination, Wire-to-Board, 8.26 mm [.325 in] Centerline, 1 Row, 300 V, 22 – 14 AWG

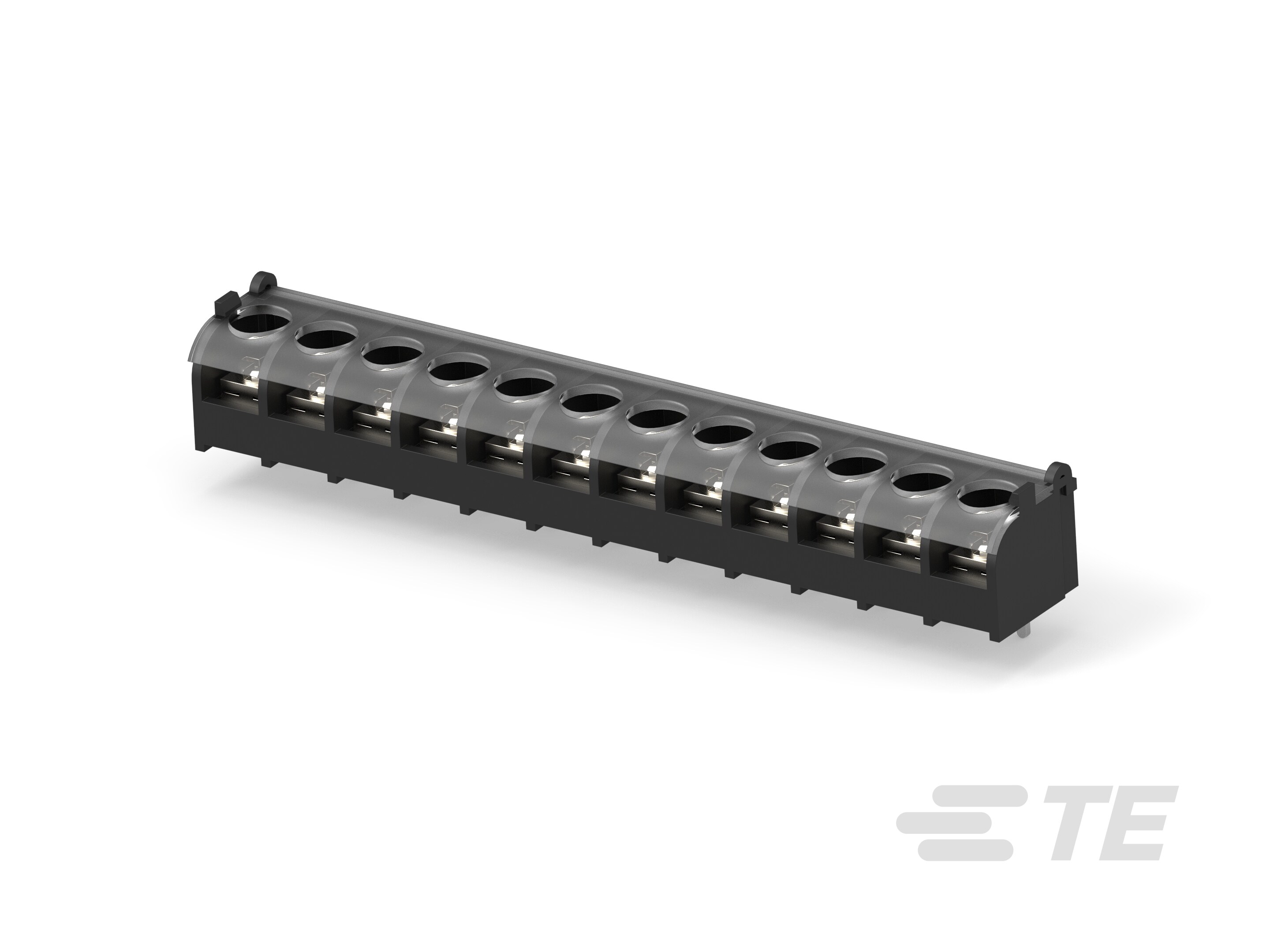

12P .325 TRI-BARRIER W/COVER-1-1546927-2

1-1546927-2

12 Position, Tri-Barrier, Printed Circuit Pin Bottom Termination, Wire-to-Board, 8.26 mm [.325 in] Centerline, 1 Row, 300 V, 22 – 14 AWG

    • Buchanan
  • TE 内部编号 1-1546927-2
  • TE 内部产品描述 12P .325 TRI-BARRIER W/COVER

  • 屏蔽带种类 : 三层阻隔

  • 底部端接类型 : 印刷电路插针

  • 连接器系统 : 线到板

  • 位数 : 12

  • 中心线（间距） : 8.26 mm [ .325 in ]

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
查看类似产品
产品功能与特性
全选

产品类型特性

  • 块型 : 带支座的平底

  • 连接器系统 : 线到板

  • 连接器和端子端接到 : 印刷电路板

结构特性

  • 级数 : 1

  • 位数 : 12

  • 行数 : 1

电气特征

  • 工作电压 (V): 300

主体特性

  • 产品方向 : 垂直

  • 主要产品颜色 : 黑色

  • 屏蔽带种类 : 三层阻隔

接触件特性

  • PCB 端子端接区域电镀材料 : 锡

  • 端子基材 : 黄铜

  • 端子额定电流（最大值） (A): 15

端接特性

  • 底部端接类型 : 印刷电路插针

机械附件

  • 螺钉头类型 : 一字/十字组合螺钉

  • 螺纹尺寸 : M3

  • 螺钉材料 : 钢

  • 螺钉电镀材料 : 镍

  • 安装选项 : 无

  • 顶部端接类型 : 线夹组合头

  • 连接器安装类型 : 板安装

壳体特性

  • 外壳材料 : Polybutylene Terephthalate (PBT)

  • 中心线（间距） : 8.26 mm [ .325 in ]

尺寸

  • 产品长度 : 100.25 mm [ 3.947 in ]

  • 线径 (AWG): 22 – 14

  • 线径 (mm²): .3 – 2

使用环境

  • 工组温度范围 : -40 – 120 °C [ -40 – 248 °F ]

操作/应用

  • 电路应用 : 电源

行业标准

  • UL 阻燃性等级 : UL 94V-0

包装特性

  • 封装数量 : 100

  • 封装方法 : 包装
