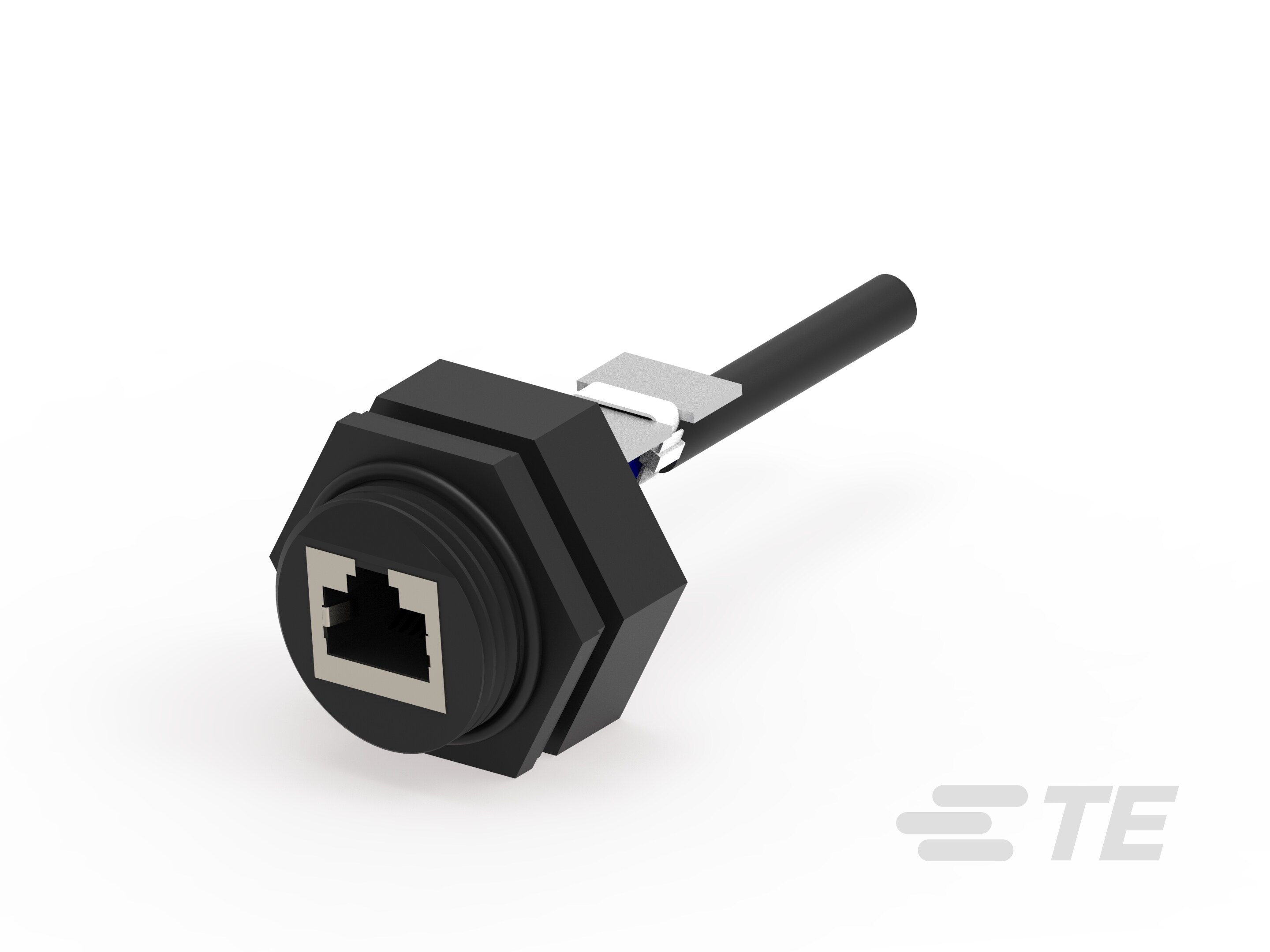

1-1546412-1
Circular RJ45 Connector, Single Port, Receptacle, Cat 5e, Standard - Latch Down, 8 Position, Standard Profile, Industrial RJ45 Variant 3
1-1546412-1
Circular RJ45 Connector, Single Port, Receptacle, Cat 5e, Standard - Latch Down, 8 Position, Standard Profile, Industrial RJ45 Variant 3
-
- 工业 RJ45 变体 3
- TE 内部编号 1-1546412-1
- TE 内部产品描述 ETHERNET RCPT W/PC BRD & CBL
-
模块化插座和插头接口类型 : 圆形 RJ45
-
端口配置 : 单端口
-
模块化插座和插头产品 : RJ 型插座和插头
-
连接器端子密度 : 标准
-
模块化连接器种类 : 母端
文档
产品图纸
- RECEPTACLE WITH PCB & 12 INCH OF CABLE (568B) 英文版本
- RECEPTACLE WITH PCB & 12 INCH OF CABLE (568B) ENG_CD_1546412_B.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-1546412-1_B.pdf 3D
- 下载查看 ENG_CVM_CVM_1-1546412-1_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-1546412-1_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-1546412-1_B.3d_stp.zip 英文版本
数据表/目录页
- INDUSTRIAL_ETHERNET_PRODUCTS ENG_CS_1654253-2_INDUSTRIAL_ETHERNET_0907.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
模块化插座和插头接口类型 : 圆形 RJ45
-
模块化插座和插头产品 : RJ 型插座和插头
-
模块化连接器种类 : 母端
-
连接器和端子端接到 : 印刷电路板 | 电线和电缆
结构特性
-
端口配置 : 单端口
-
连接器端子密度 : 标准
-
位数 : 8
-
装载位置数量 : 8
主体特性
-
模块化插座插销方向 : 标准 - 下锁闩
-
连接器外形 : 标准
接触件特性
-
端子额定电流（最大值） (A): 1.5
机械附件
-
连接器安装类型 : 面板安装
壳体特性
-
外壳材料 : ABS（丙烯腈-丁二烯-苯乙烯）
使用环境
-
工组温度范围 : -20 – 80 °C [ -4 – 176 °F ]
操作/应用
-
指示器类型 : 无指示灯
-
屏蔽 : 否
-
电路应用 : Signal
行业标准
-
IP 等级 : IP67
-
性能类别 : 5e 类
包装特性
-
封装数量 : 1
-
封装方法 : 包装
