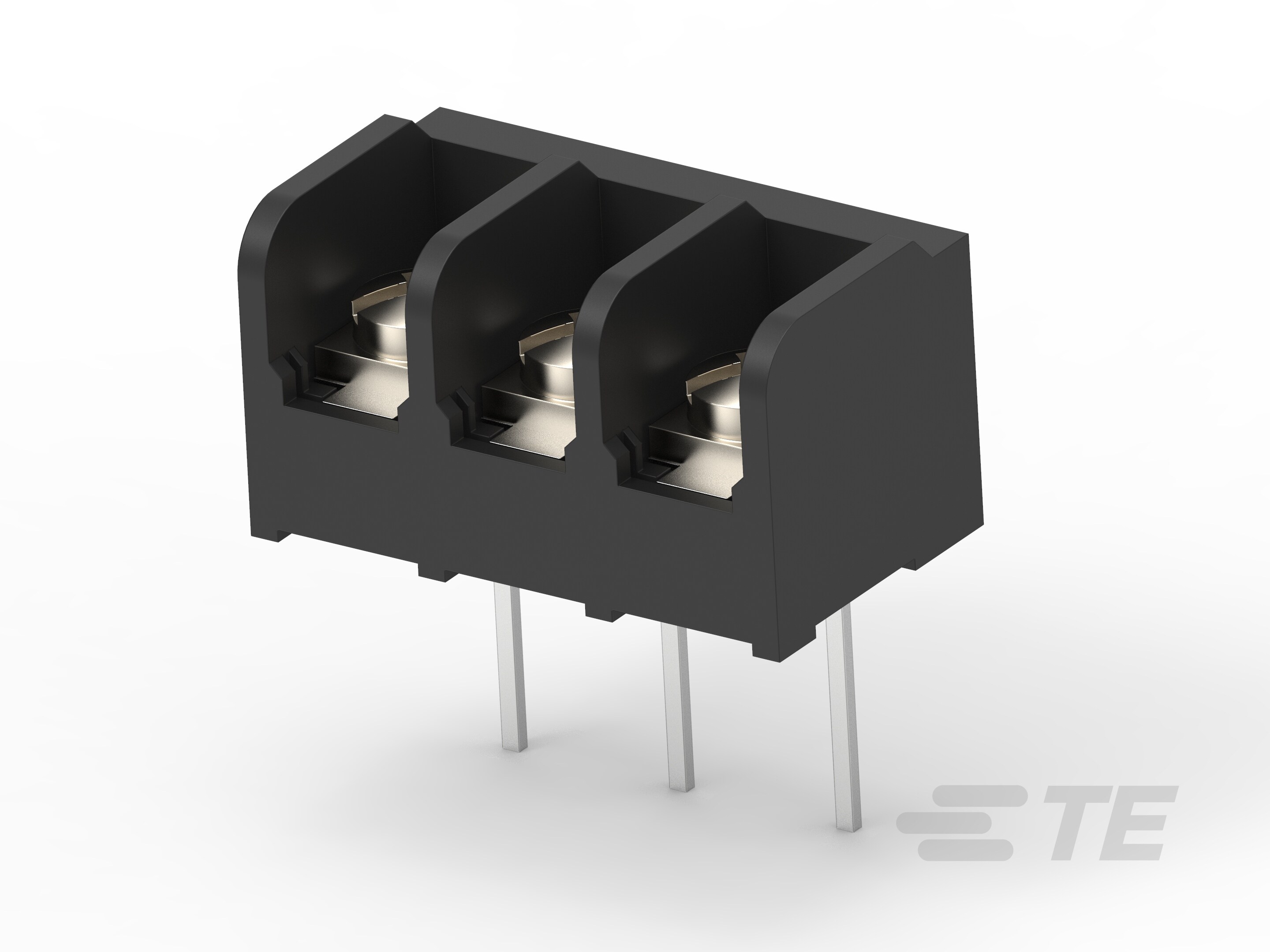

1-1546160-1
3 Position Barrier Strip, Tri-Barrier, Solderless Wire Wrap Bottom Termination, Wire-to-Board, 11.1 mm [.438 in] Centerline, 1 Row, 600 V
1-1546160-1
3 Position Barrier Strip, Tri-Barrier, Solderless Wire Wrap Bottom Termination, Wire-to-Board, 11.1 mm [.438 in] Centerline, 1 Row, 600 V
-
- Buchanan
- TE 内部编号 1-1546160-1
- TE 内部产品描述 8WWV-03-579=W/A1 PRINTING
-
位数 : 3
-
屏蔽带种类 : 三层阻隔
-
底部端接类型 : 无焊绕线
-
连接器系统 : 线到板
-
中心线（间距） : 11.1 mm [ .438 in ]
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-1546160-1_F.pdf 3D
- 下载查看 ENG_CVM_CVM_1-1546160-1_F.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-1546160-1_F.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-1546160-1_F.3d_stp.zip 英文版本
数据表/目录页
- 1-1773458-2_BARRIER_STRIPS_QUICK_REFERENCE_GUIDE ENG_DS_1-1773458-2_BARRIER_STRIPS_QRG_0311.pdf 英文版本
机构认证
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
块型 : 带支座的平底
-
连接器系统 : 线到板
-
连接器和端子端接到 : 印刷电路板
结构特性
-
级数 : 1
-
位数 : 3
-
行数 : 1
电气特征
-
工作电压 (V): 600
主体特性
-
产品方向 : 垂直
-
主要产品颜色 : 黑色
-
屏蔽带种类 : 三层阻隔
接触件特性
-
PCB 端子端接区域电镀材料 : 锡
-
端子基材 : 铜合金
-
端子额定电流（最大值） (A): 30
端接特性
-
底部端接类型 : 无焊绕线
机械附件
-
螺钉头类型 : 一字/十字组合螺钉
-
螺纹尺寸 : 8-32
-
螺钉材料 : 钢
-
螺钉电镀材料 : 锌
-
安装选项 : 无
-
顶部端接类型 : 线夹组合头
-
连接器安装类型 : 板安装
壳体特性
-
外壳材料 : 热塑性
-
中心线（间距） : 11.1 mm [ .438 in ]
尺寸
-
产品长度 : 35.18 mm [ 1.385 in ]
-
线径 (AWG): 18 – 10, 22 – 10
-
线径 (mm²): .326 – 5.26
使用环境
-
工组温度范围 : -40 – 120 °C [ -40 – 248 °F ]
操作/应用
-
电路应用 : 电源
行业标准
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装数量 : 180
-
封装方法 : 包装
