1-1534551-1

PCB Mount Header, Vertical, Wire-to-Board, 29 Position, Fully Shrouded, Tin, Through Hole - Solder, Black, Timer Connector System

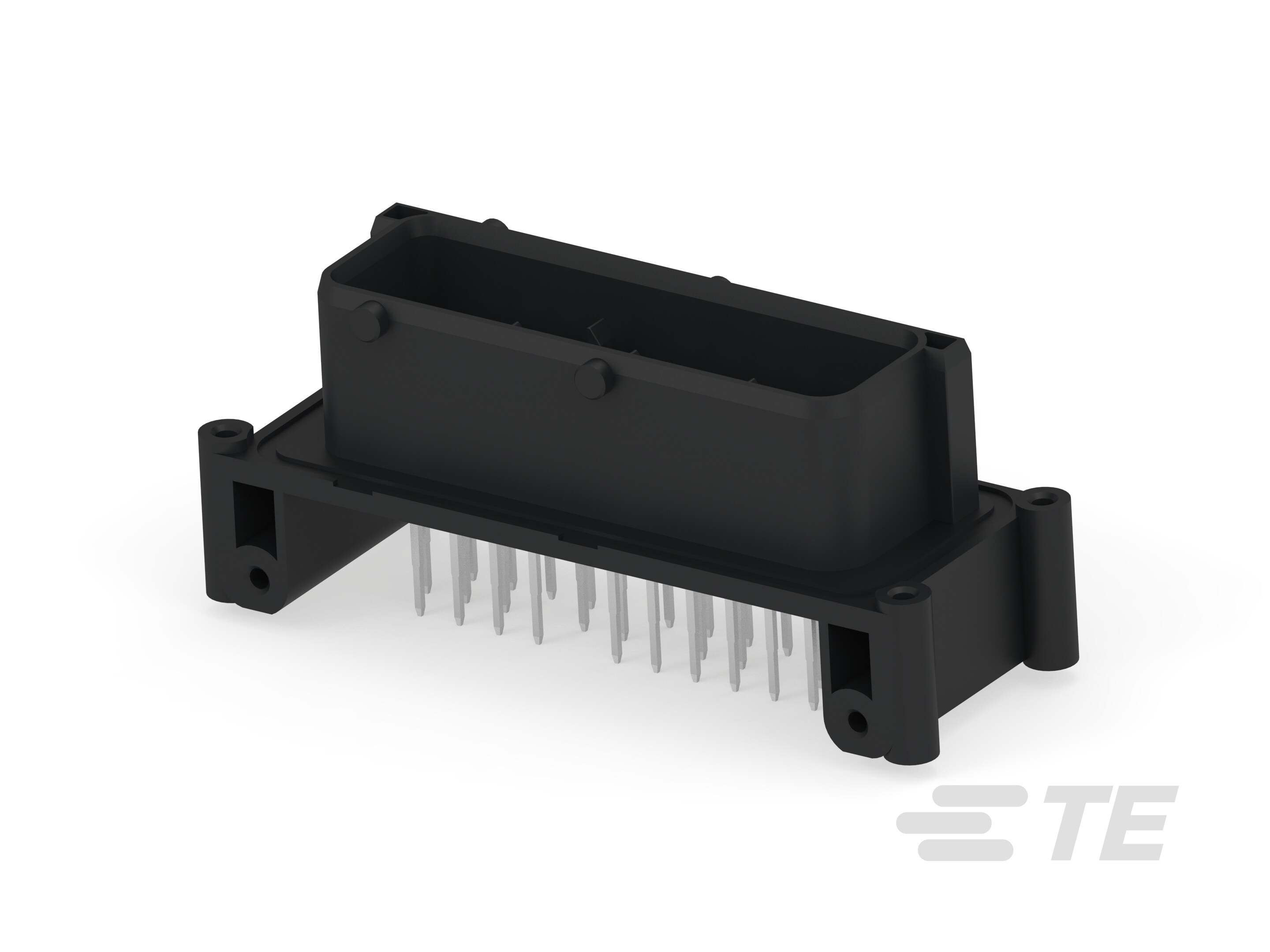

3,0MM TAB HEADER.29POS. STRAIGHT-1-1534551-1

1-1534551-1

PCB Mount Header, Vertical, Wire-to-Board, 29 Position, Fully Shrouded, Tin, Through Hole - Solder, Black, Timer Connector System

    • AMP
    • Timer Connector System

  • 连接器系统 : 线到板

  • 位数 : 29

  • 行数 : 3

  • PCB 安装方向 : 垂直

  • PCB 端接方法 : 通孔 - 焊接

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器形状 : 矩形

  • 连接器系统 : 线到板

  • 接头类型 : 全部带罩

  • 可密封 : 否

  • 连接器和端子端接到 : 印刷电路板

  • PCB 连接器组件类型 : PCB 安装接头

  • 混合板端连接器 : 否

结构特性

  • 位数 : 29

  • 行数 : 3

  • PCB 安装方向 : 垂直

电气特征

  • 工作电压 (VAC): 12

  • 标称电压架构 (V): 12

主体特性

  • 连接器和键控代码 : A1

  • 主要产品颜色 : 黑色

接触件特性

  • 对接公端厚度 : .8 mm [ .031 in ]

  • 对接公端宽度 : 3 mm [ .118 in ]

  • 端子大小 : 3mm

  • 端子接触部电镀材料 : 锡

  • 端子类型 : 公端

端接特性

  • PCB 端接方法 : 通孔 - 焊接

机械附件

  • 面板安装特性 : 带有

  • 连接器安装类型 : 面板安装

  • 接合对准 : 带有

  • 安装孔 : 带有

尺寸

  • PCB 厚度（建议） : 1.6 mm [ .06 – .063 in ]

  • 连接器宽度 : 32.5 mm [ 1.28 in ]

  • 连接器长度 : 85.8 mm [ 3.38 in ]

使用环境

  • 工作温度（最大值） : 85 °C [ 185 °F ]

操作/应用

  • 屏蔽 : 否

行业标准

  • UL 阻燃性等级 : UL 94HB

其他

  • 接口编号 : 1-963449-1
