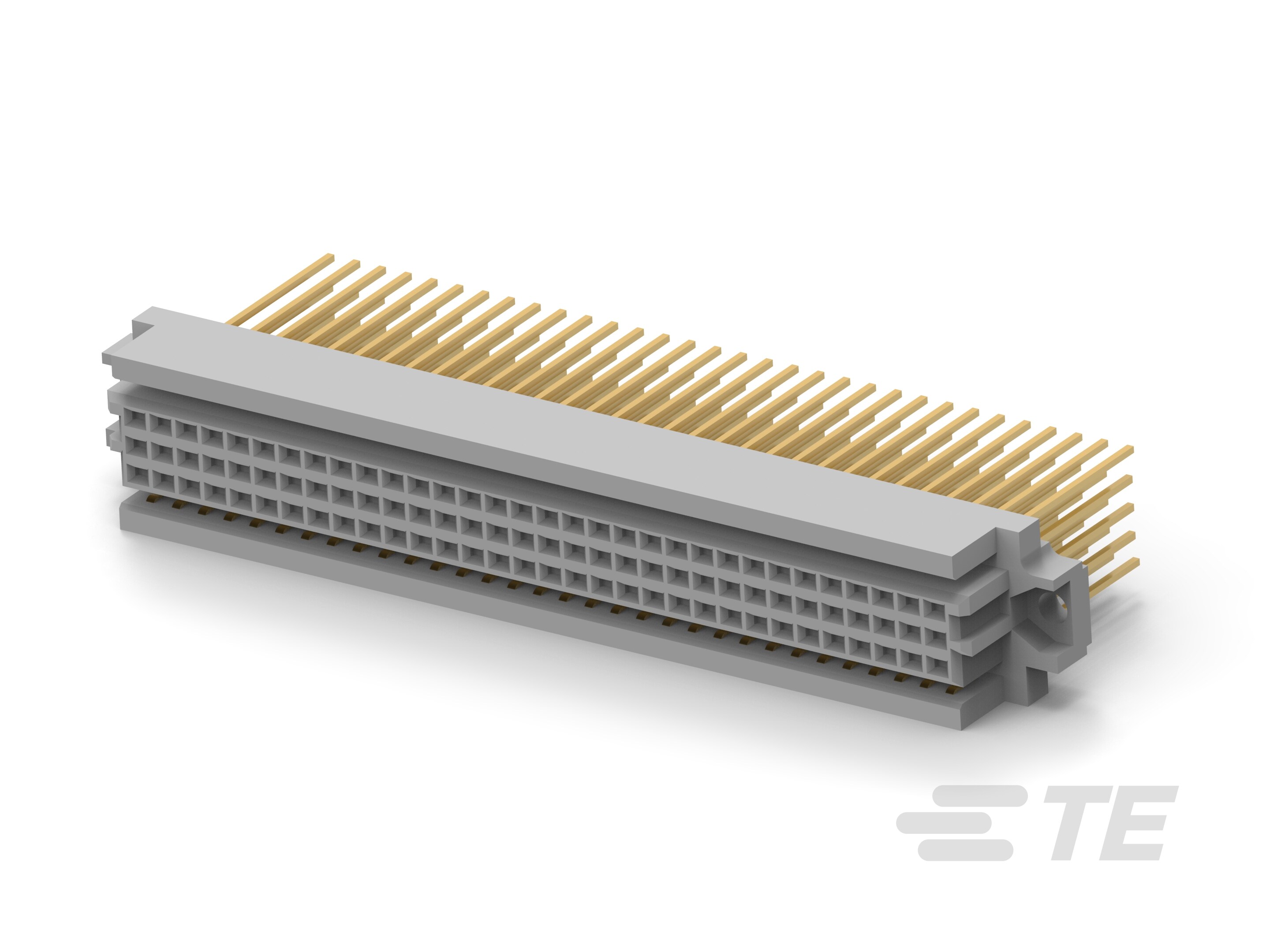

1-148445-5
Board-to-Board, 160 Position, 2.54 mm [.1 in] Centerline, 5 Row, Gray, Polyester GF, Fully Loaded, Receptacle, Vertical, Standard Edge Connectors
1-148445-5
Board-to-Board, 160 Position, 2.54 mm [.1 in] Centerline, 5 Row, Gray, Polyester GF, Fully Loaded, Receptacle, Vertical, Standard Edge Connectors
-
- EUROCARD
- TE 内部编号 1-148445-5
- TE 内部产品描述 160 ENH EURO LONG REC 17MM ASY
-
连接器系统 : 板对板
-
位数 : 160
-
中心线（间距） : 2.54 mm [ .1 in ]
-
行数 : 5
-
主要产品颜色 : 灰色
文档
产品图纸
- RCPT ASSY, ENHANCED EUROCARD, VME 64, 160 POSITION 英文版本
- RCPT ASSY, ENHANCED EUROCARD, VME 64, 160 POSITION ENG_CD_148445_C.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-148445-5_D.pdf 3D
- 下载查看 ENG_CVM_CVM_1-148445-5_D.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-148445-5_D.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-148445-5_D.3d_stp.zip 英文版本
数据表/目录页
- High Speed Backplane Connectors catalog - MULTIGIG RT Connector ENG_CS_1773095_Backplane_Connector_MULTIGIG_RT_0512.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-9014_K.pdf 英文版本
机构认证
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器系统 : 板对板
-
连接器和壳体类型 : 母端
-
连接器和端子端接到 : 印刷电路板
结构特性
-
位数 : 160
-
行数 : 5
-
连接器端子负载状态 : 满载
-
PCB 安装方向 : 垂直
主体特性
-
主要产品颜色 : 灰色
机械附件
-
连接器安装类型 : 板安装
壳体特性
-
中心线（间距） : 2.54 mm [ .1 in ]
-
外壳材料 : 聚酯 GF
尺寸
-
行间距 : 2.54 mm [ .1 in ]
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 : Signal
