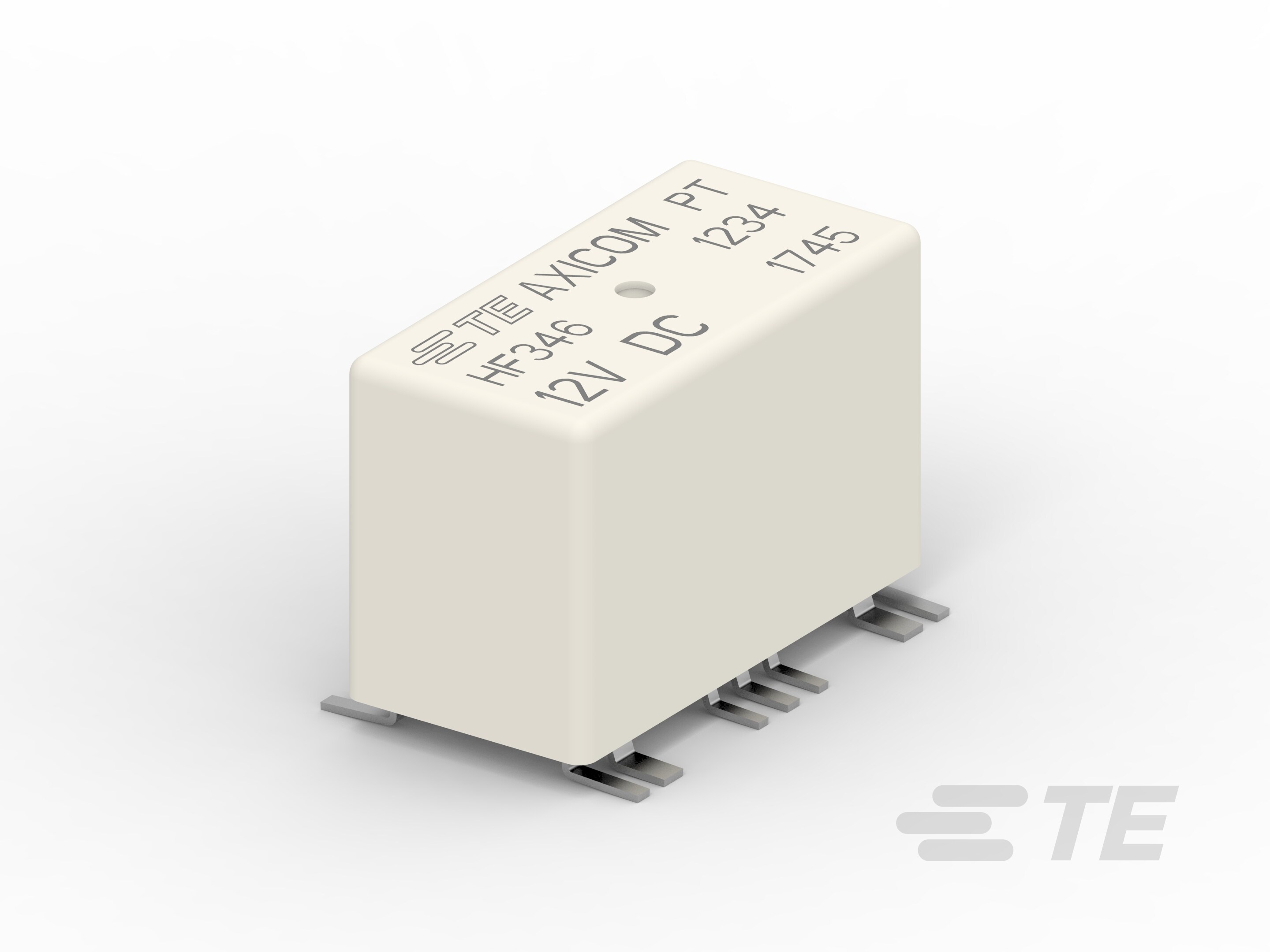

1-1462050-4

RF Relay, DC, Bistable, 2 Coils, 1 Form C SPDT-CO, 2 A Contact Rating, 12 VDC Coil Voltage, 30 VAC Contact Voltage, 30 VDC Contact Voltage, Axicom HF3

HF3 46 = 75OHM 140MW 12V BIST 2COIL-1-1462050-4

1-1462050-4

RF Relay, DC, Bistable, 2 Coils, 1 Form C SPDT-CO, 2 A Contact Rating, 12 VDC Coil Voltage, 30 VAC Contact Voltage, 30 VDC Contact Voltage, Axicom HF3

    • Axicom
    • Axicom HF3

  • 继电器和接触器类型 : 射频继电器

  • 电流类型 : DC

  • 线圈励磁系统 : 双稳态、2 个线圈

  • 端子排列方式 : 1 Form C SPDT-CO

  • 触点额定电流 (A): 2

查看所有特性
更多 更少

文档

CAD 文件

数据表/目录页

产品规格

产品变更通知

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

产品类型特性

  • 继电器和接触器类型 : 射频继电器

结构特性

  • 端子极数 : 1

  • 继电器选项 : 射频等级, 电源开关

  • 端子特性 : 鸥翼

  • 端子排列方式 : 1 Form C SPDT-CO

电气特征

  • 绝缘初始电阻 (MΩ): 1000000

  • 线圈电阻 (Ω): 1028

  • 电压驻波比（高频参数） : 1.07db (100MHz), 1.45db (900MHz)

  • 端子开关电压（最大值） (VAC): 250

  • 端子开关电压（最大值） (VDC): 220

  • 打开端子间绝缘初始电介质 (Vrms): 600

  • 端子极限断开电流 (A): 2

  • 端子极限连续电流 (A): 2

  • 端子极限关合电流 (A): 2

  • 端子极限短时电流 (A): 2

  • 触点额定电流 (A): 2

  • 线圈电压额定值 (VDC): 12

  • 端子电压额定值 (VAC): 30

  • 端子电压额定值 (VDC): 30

  • 线圈功率额定值（直流） (W): .14

  • 端子和线圈间绝缘初始电介质 (Vrms): 1000

信号特征

  • 插入损耗（高频参数） : -.03dB @ 100MHz, -.12dB @ 900MHz, -.4dB @ 3GHz

  • 隔离（高频参数） : -40dB @ 3GHz, -72dB @ 900MHz, -80dB @ 100MHz

主体特性

  • 产品重量 (oz): 2.5

  • 外壳类型 : 抗焊剂自动焊接和可清洗

接触件特性

  • 端子材料 : 镍

  • 端子电镀材料 : 金

端接特性

  • 干线端接和连接类型 : PCB SMT

  • 线圈端接和连接类型 : PCB SMT

机械附件

  • 产品安装类型 : 板安装

尺寸

  • 产品高度 : 9.1 mm [ .358 in ]

  • 产品长度 : 14.6 mm [ .574 in ]

  • 产品宽度 : 7.2 mm [ .283 in ]

使用环境

  • 环境保护类别 : RTIII

  • 工组温度范围 : -55 – 85 °C [ -67 – 185 °F ]

  • 环境温度（最大值） : 85 °C [ 185 °F ]

操作/应用

  • 电流类型 : DC

  • 线圈励磁系统 : 双稳态、2 个线圈

包装特性

  • 封装方法 : Reel, 盒和纸箱

其他

  • 环境温度类 (°C): 70 – 85

  • 端子电流类 (A): 0 – 2

  • 线圈功率额定值类 (W): .05 – .3

  • 高度类（机械） (mm): 9 – 10

  • 长度类（机械） (mm): 14 – 16

  • 宽度类（机械） (mm): 6 – 8
