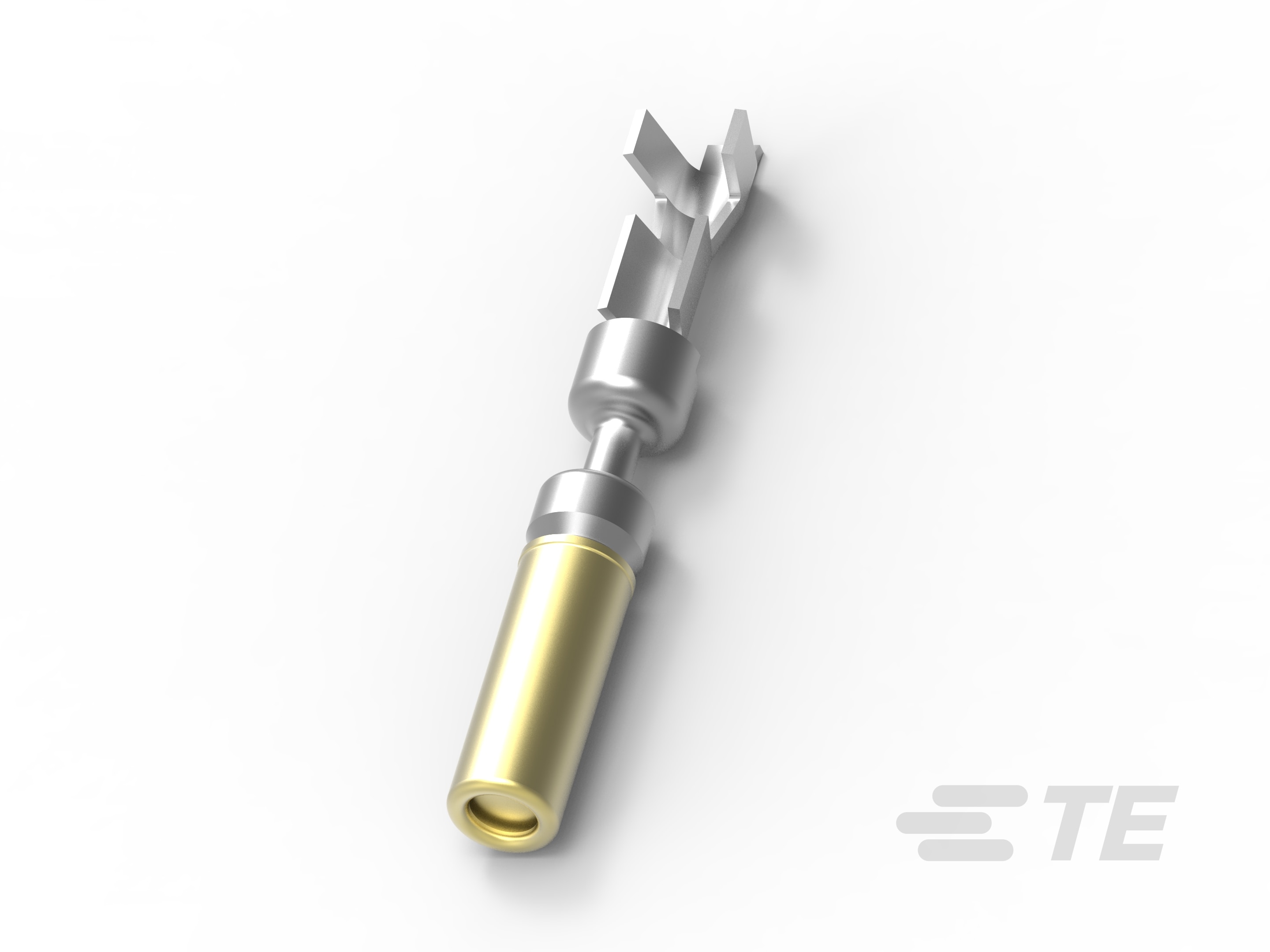

1-1437709-4
Socket Terminal, 24 – 22 AWG, .22 – .35 mm² Wire, Tin (Sn), 1.6 mm [.063 in] Pin Diameter, Unsealed, Terminates To Wire & Cable
1-1437709-4
Socket Terminal, 24 – 22 AWG, .22 – .35 mm² Wire, Tin (Sn), 1.6 mm [.063 in] Pin Diameter, Unsealed, Terminates To Wire & Cable
- TE 内部编号 1-1437709-4
- TE 内部产品描述 106015/106016=TERMINAL FEM. CR
- 别名 ID 106015 106015/106016 106016 106093 106094 93FG-14474-BAA 93FG-14474-AAA
-
端子类型 : 插座
-
线径 (AWG): 24 – 22
-
线径 (mm²): .22 – .35
-
接触面电镀 : 锡 (Sn)
-
主要锁定特性 : 无尖刃主体
文档
产品图纸
- 1,6 SYSTEM TERMINAL FEMALE, TIN PLATED 英文版本
- 1,6 SYSTEM TERMINAL FEMALE, TIN PLATED C_1-1437709-4_A.pdf 英文版本
- 1,6 SYSTEM, TERMINAL FEMALE ENG_CD_1418069_P4.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-1437709-4_B.pdf 3D
- 下载查看 ENG_CVM_CVM_1-1437709-4_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-1437709-4_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-1437709-4_B.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-20121_A.pdf 英文版本
- ENG_SS_114-20121_A.tif 英文版本
- 产品规格 ENG_SS_108-20260_A2.tif 英文版本
- ENG_SS_108-20260_A2.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
插座种类 : 180°
-
主要锁定特性 : 无尖刃主体
-
可密封 : 否
主体特性
-
端子密封类型 : 非密封
接触件特性
-
导线端子端接区域电镀材料 : 锡
-
端子制造 : 冲压成形
-
端子大小 : 1.6mm
-
压接类型 : F 型压接
-
端子类型 : 插座
-
接触面电镀 : 锡 (Sn)
-
接合插针直径 : 1.6 mm [ .063 in ]
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 线缆
尺寸
-
兼容的绝缘直径范围 : 1.15 – 1.4 mm [ .045 – .055 in ]
-
线径 (AWG): 24 – 22
-
线径 (mm²): .22 – .35
-
线径查找 (mm²): .2 | .25 | .3
-
线径查找 (AWG): 22 | 23 | 24
-
公端长度 : 20.4 mm [ .8 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工作温度（最大值） : 130 °C [ 266 °F ]
-
工组温度范围 : -40 – 130 °C [ -40 – 266 °F ]
操作/应用
-
与电线基础材料兼容 : 铜
包装特性
-
封装数量 : 6000
-
封装方法 : Reel
其他
-
客户首选端子 : 否
-
端子传导 : 0 – 24 A（低功率）
