SSB7FP040203NNN

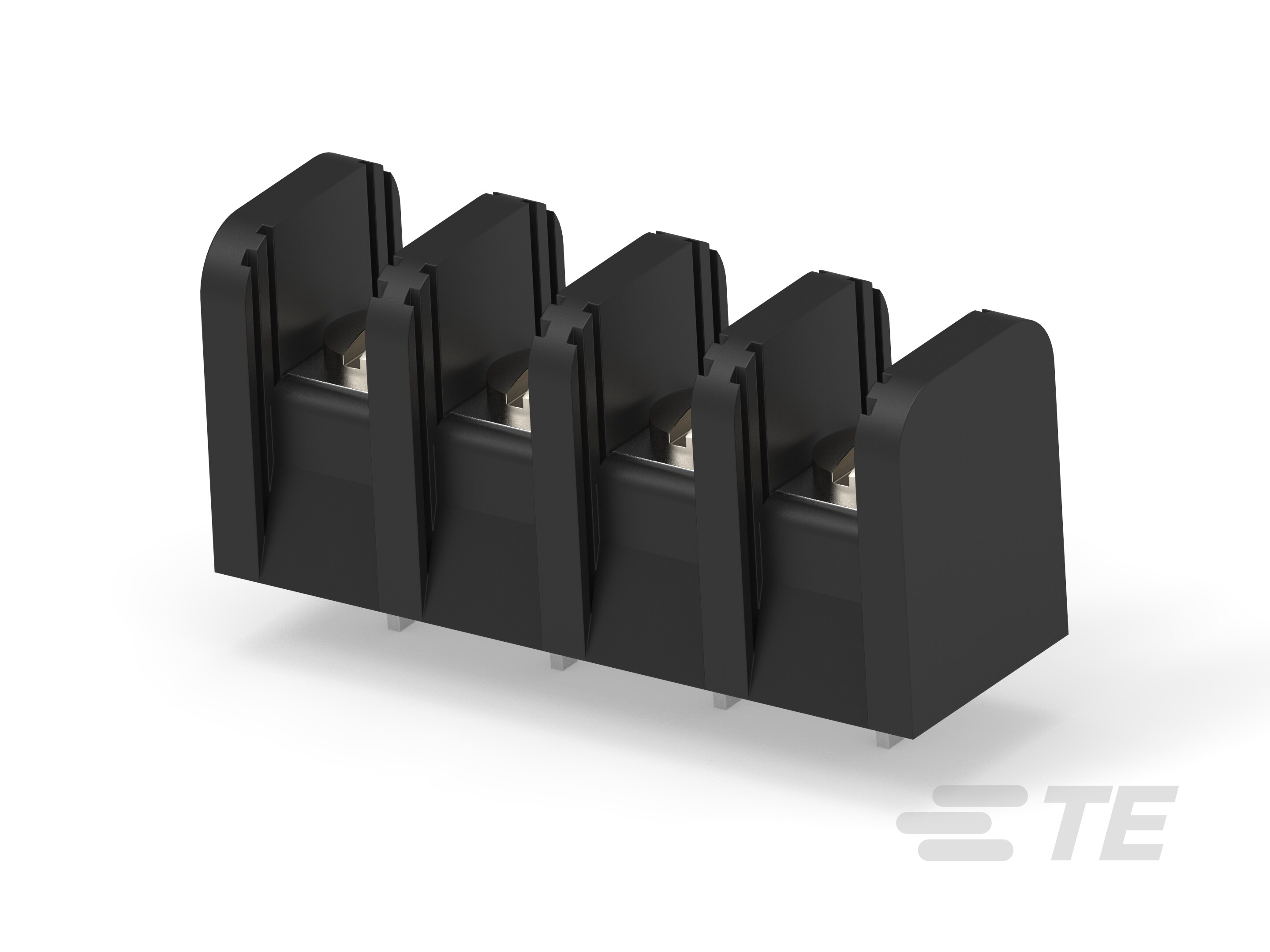

4 Position Barrier Strip, Dual Barrier, Printed Circuit Pin Bottom Termination, Wire-to-Board, 11.1 mm [.438 in] Centerline, 1 Row, BUCHANAN SSB7
SSB7FP040203NNN
4 Position Barrier Strip, Dual Barrier, Printed Circuit Pin Bottom Termination, Wire-to-Board, 11.1 mm [.438 in] Centerline, 1 Row, BUCHANAN SSB7
-
- Buchanan
- Buchanan SSB7
- TE 内部编号 1-1437416-3
- TE 内部产品描述 SSB7FP040203NNN=SSB7FP040203NN
-
位数 : 4
-
屏蔽带种类 : 双层阻隔
-
底部端接类型 : 印刷电路插针
-
连接器系统 : 线到板
-
中心线（间距） : 11.1 mm [ .438 in ]
文档
产品图纸
- SSB7FPXX0201 ENG_CD_9-796602-2_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-1437416-3_L.pdf 3D
- 下载查看 ENG_CVM_CVM_1-1437416-3_L.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-1437416-3_L.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-1437416-3_L.3d_stp.zip 英文版本
数据表/目录页
- 1-1773458-2_BARRIER_STRIPS_QUICK_REFERENCE_GUIDE ENG_DS_1-1773458-2_BARRIER_STRIPS_QRG_0311.pdf 英文版本
机构认证
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
块型 : 平底
-
连接器系统 : 线到板
-
连接器和端子端接到 : 印刷电路板
结构特性
-
级数 : 1
-
位数 : 4
-
行数 : 1
电气特征
-
工作电压 (V): 600
主体特性
-
产品方向 : 垂直
-
主要产品颜色 : 黑色
-
屏蔽带种类 : 双层阻隔
接触件特性
-
PCB 端子端接区域电镀材料 : 锡
-
端子基材 : 黄铜
-
端子额定电流（最大值） (A): 20
端接特性
-
底部端接类型 : 印刷电路插针
机械附件
-
螺纹尺寸 : 6-32
-
螺钉材料 : 不锈钢
-
螺钉电镀材料 : 铬酸锌
-
安装选项 : 满载，带终端栅栏
-
顶部端接类型 : 扁平组合头
-
连接器安装类型 : 板安装
壳体特性
-
外壳材料 : 热塑性
-
中心线（间距） : 11.1 mm [ .438 in ]
尺寸
-
产品长度 : 47.63 mm [ 1.875 in ]
-
线径 (AWG): 12
-
线径 (mm²): 3
使用环境
-
工组温度范围 : -60 – 105 °C [ -76 – 221 °F ]
操作/应用
-
电路应用 : 电源
行业标准
-
UL 阻燃性等级 : UL 94V-2
包装特性
-
封装数量 : 160
-
封装方法 : Box
