1-1418994-1

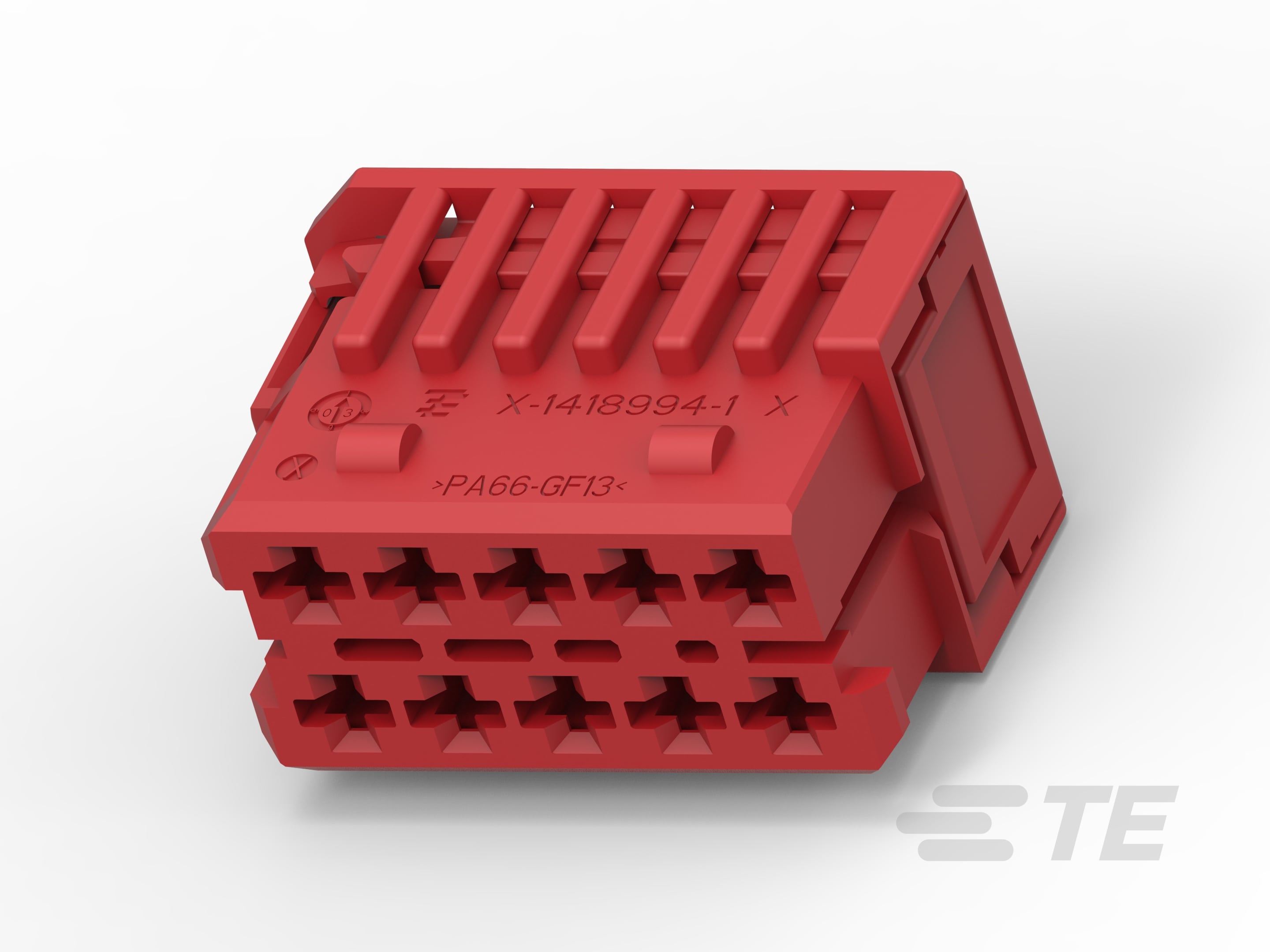

10 Position Housing, Housing for Female Terminals, Wire-to-Board / Wire-to-Device, 5.5 mm [.217 in] Centerline, Red, Signal, AMP MCP 2.8
1-1418994-1
10 Position Housing, Housing for Female Terminals, Wire-to-Board / Wire-to-Device, 5.5 mm [.217 in] Centerline, Red, Signal, AMP MCP 2.8
-
- AMP MCP
- AMP MCP 2.8
- TE 内部编号 1-1418994-1
- TE 内部产品描述 AMP MCP 2.8 HSG.WITH SEC.10POS.
-
位数 : 10
-
连接器和壳体类型 : 母端子护套
-
对接公端宽度 : 2.8 mm [ .11 in ]
-
连接器系统 : 线到板, 线到设备
-
中心线（间距） : 5.5 mm [ .217 in ]
文档
产品图纸
- AMP MCP 2.8 HOUSING, 10POS. WITH SECOND LOCKING DEVICE AMP MCP 2.8 Gehaeuse, 10p ENG_CD_1418994_B3.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-1418994-1_B_c-1-1418994-1-b-3d.pdf 3D
- 下载查看 ENG_CVM_CVM_1-1418994-1_B_c-1-1418994-1-b.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-1418994-1_B_c-1-1418994-1-b.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-1418994-1_B_c-1-1418994-1-b.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-18619-3_C.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器形状 : 矩形
-
混合型连接器 : 否
-
连接器和壳体类型 : 母端子护套
-
连接器系统 : 线到板, 线到设备
-
可密封 : 否
-
主要锁定特性 : 端子上
结构特性
-
位数 : 10
-
行数 : 2
电气特征
-
工作电压 (VDC): 28
-
标称电压架构 (V): 12, 24
主体特性
-
出线角度 : 180°
-
主要产品颜色 : 红色
接触件特性
-
端子类型 : 母端
-
端子大小 : 2.8mm
-
对接公端宽度 : 2.8 mm [ .11 in ]
机械附件
-
接合对准 : 带有
-
接合对准类型 : 极性定位槽
-
端子位置保证 : 是
-
应力消除 : 不带
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PA GF
-
中心线（间距） : 5.5 mm [ .217 in ]
尺寸
-
连接器高度 : 19.3 mm [ .76 in ]
-
产品长度 : 33.5 mm [ 1.319 in ]
-
产品宽度 : 23.6 mm [ .929 in ]
-
行间距 : 8 mm [ .315 in ]
使用环境
-
工作温度（最大值） (°C): 70, 75, 80, 85, 90, 100, 105, 110, 120
-
工作温度（最大值） (°F): 158, 167, 176, 185, 194, 212, 221, 230, 248
-
工组温度范围 : -40 – 120 °C [ -40 – 248 °F ]
操作/应用
-
电路应用 : Signal
行业标准
-
UL 阻燃性等级 : UL 94HB
包装特性
-
封装方法 : 盒和纸箱
-
封装数量 : 1500
其他
-
可维修 : 是
-
能够保证连接器位置 : 否
