Name: 7 POS MIXED REC HSG CODA
Brand: AMP

请查看产品文档，或联系我们以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

结构特性

位数 : 7
行数 : 2

电气特征

工作电压 (VDC): 60
标称电压架构 (V): 12 | 24 | 48

主体特性

出线角度 (°): 90° | 180°
主要产品颜色 : 黑色
连接器和键控代码 : A

接触件特性

端子类型 : 母端
端子大小 : 1.5K | 2.8mm
对接公端宽度 (mm): 1.5 | 2.8
对接公端宽度 (in): .059 | .11
端子额定电流（最大值） (A): 40

机械附件

接合对准 : 带有
接合对准类型 : 键控
端子位置保证 : 是
应力消除 : 不带
连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

外壳材料 : PBT GF
中心线（间距） (mm): 4 | 6
中心线（间距） (in): .157 | .236

尺寸

连接器高度 : 31.25 mm [ 1.23 in ]
产品长度 : 44 mm [ 1.732 in ]
产品宽度 : 25.7 mm [ 1.012 in ]
行间距 (mm): 7.6 | 8.6 | 9
行间距 (in): .299 | .339 | .354

使用环境

工组温度范围 : -40 – 140 °C [ -40 – 284 °F ]
工作温度（最大值） : 140 °C [ 284 °F ]

操作/应用

电路应用 : 电源

行业标准

UL 阻燃性等级 : UL 94V-0
IP 等级 : IP67

包装特性

封装方法 : 包装
封装数量 : 380

其他

可维修 : 是
能够保证连接器位置 : 否

1-1418480-1

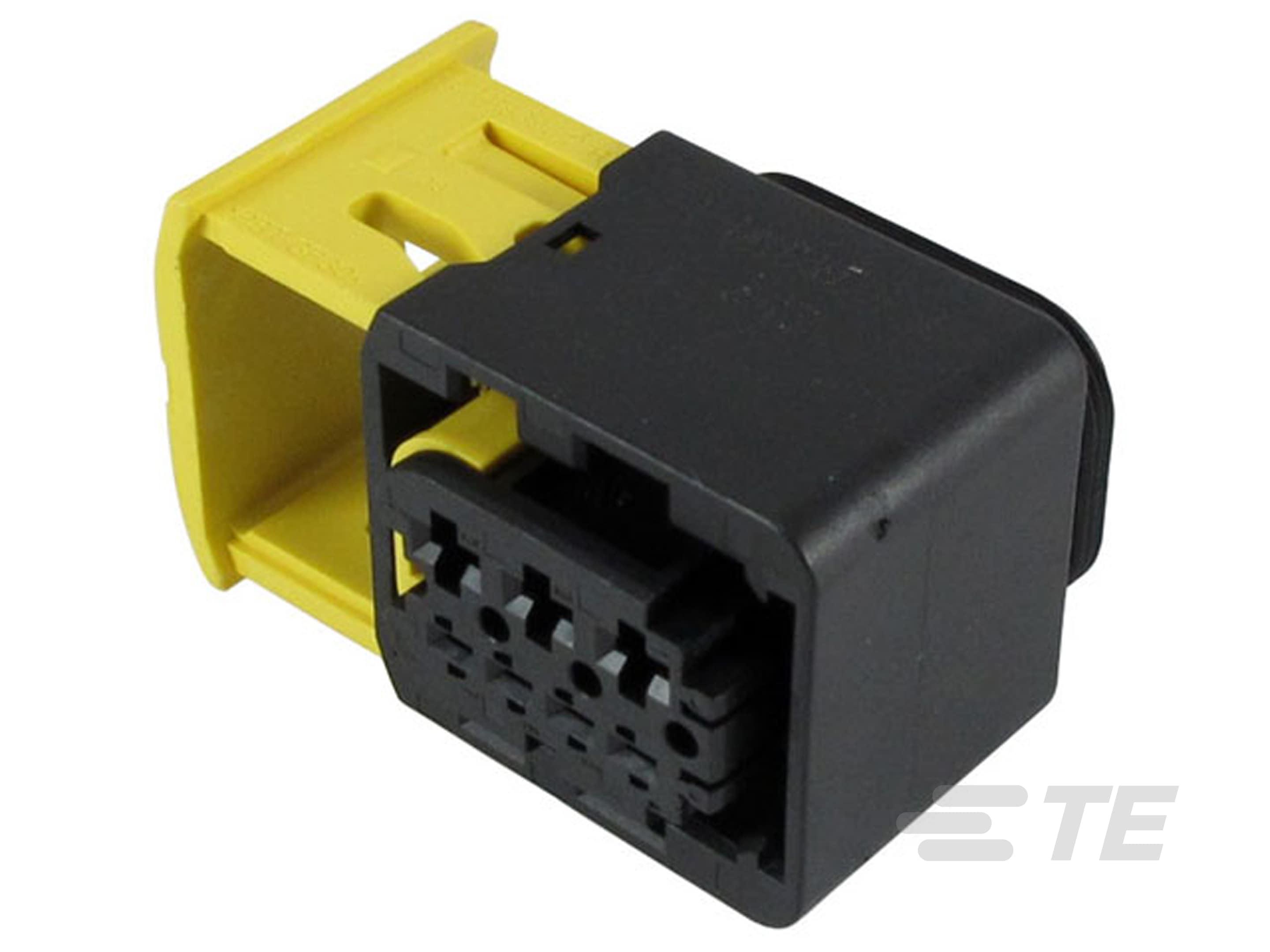

12 V / 24 V / 48 V, 7 Position, Automotive Housing for Female Terminals, Wire-to-Wire, Heavy Duty Sealed Connector Series

1-1418480-1

12 V / 24 V / 48 V, 7 Position, Automotive Housing for Female Terminals, Wire-to-Wire, Heavy Duty Sealed Connector Series

标称电压架构 (V): 12 | 24 | 48

连接器和壳体类型 : 母端子护套

位数 : 7

可密封 : 是

工组温度范围 : -40 – 140 °C [ -40 – 284 °F ]

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

产品变更通知

规格特性

产品类型特性

连接器形状 : 矩形

混合型连接器 : 是

连接器和壳体类型 : 母端子护套

可密封 : 是

主要锁定特性 : 端子上

连接器系统 : 线到线

连接器和端子端接到 : 电线和电缆

结构特性

位数 : 7

行数 : 2

电气特征

工作电压 (VDC): 60

标称电压架构 (V): 12 | 24 | 48

主体特性

出线角度 (°): 90° | 180°

主要产品颜色 : 黑色

连接器和键控代码 : A

接触件特性

端子类型 : 母端

端子大小 : 1.5K | 2.8mm

对接公端宽度 (mm): 1.5 | 2.8

对接公端宽度 (in): .059 | .11

端子额定电流（最大值） (A): 40

机械附件

接合对准 : 带有

接合对准类型 : 键控

端子位置保证 : 是

应力消除 : 不带

连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

外壳材料 : PBT GF

中心线（间距） (mm): 4 | 6

中心线（间距） (in): .157 | .236

尺寸

连接器高度 : 31.25 mm [ 1.23 in ]

产品长度 : 44 mm [ 1.732 in ]

产品宽度 : 25.7 mm [ 1.012 in ]

行间距 (mm): 7.6 | 8.6 | 9

行间距 (in): .299 | .339 | .354

使用环境

工组温度范围 : -40 – 140 °C [ -40 – 284 °F ]

工作温度（最大值） : 140 °C [ 284 °F ]

操作/应用

电路应用 : 电源

行业标准

UL 阻燃性等级 : UL 94V-0

IP 等级 : IP67

包装特性

封装方法 : 包装

封装数量 : 380

其他

可维修 : 是

能够保证连接器位置 : 否
