1-1414476-0

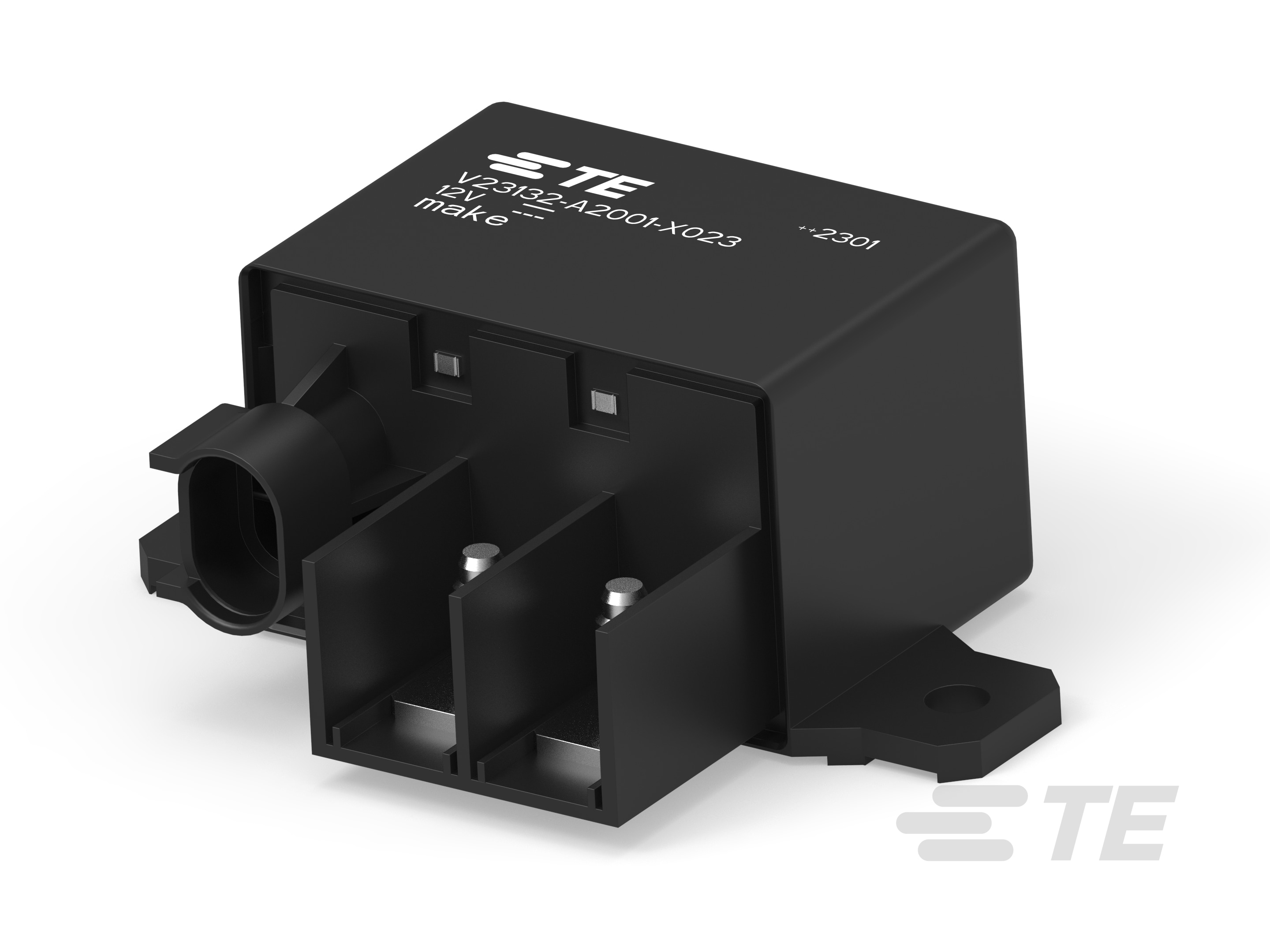

High Current Relay, DC, Monostable, 1 Form A (NO), 130 A Contact Rating, 12 VDC Coil Voltage, 12 VDC Contact Voltage, High Current Relay HCR 150

V23132A2001X023-EV-CBOX-1-1414476-0

1-1414476-0

High Current Relay, DC, Monostable, 1 Form A (NO), 130 A Contact Rating, 12 VDC Coil Voltage, 12 VDC Contact Voltage, High Current Relay HCR 150

    • 大电流继电器 HCR 150
  • TE 内部编号 1-1414476-0
  • TE 内部产品描述 V23132A2001X023-EV-CBOX
  • 别名 ID V23132-A2001-X023

  • 继电器和接触器类型 : 大电流继电器

  • 线圈励磁系统 : 单稳态

  • 端子排列方式 : 1 Form A (NO)

  • 电流类型 : DC

  • 触点额定电流 (A): 130

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 继电器和接触器类型 : 大电流继电器

结构特性

  • 线圈特性 : 平行电阻器

  • 端子排列方式 : 1 Form A (NO)

电气特征

  • 线圈电阻 (Ω): 37

  • 端子开关负载（最小值） : 1000mA @ 5V

  • 打开端子间绝缘初始电介质 (Vrms): 1000

  • 端子极限断开电流 (A): 300

  • 端子极限连续电流 (A): 180

  • 端子极限关合电流 (A): 300

  • 触点额定电流 (A): 130

  • 线圈电压额定值 (VDC): 12

  • 端子电压额定值 (VDC): 12

  • 线圈功率额定值（直流） (W): 3.9

  • 端子和线圈间绝缘初始电介质 (Vrms): 1000

主体特性

  • 产品重量 : 220 g [ 7.76 oz ]

  • 外壳类型 : 支持抗焊剂自动焊接且可清洗

接触件特性

  • 端子材料 : 银合金

端接特性

  • 干线端接和连接类型 : M6 公端

  • 线圈端接和连接类型 : 导线连接器

机械附件

  • 产品安装特性类型 : 安装支架

  • 产品安装类型 : 面板安装

尺寸

  • 产品高度 : 45 mm [ 1.772 in ]

  • 产品长度 : 74.2 mm [ 2.921 in ]

  • 产品宽度 : 40 mm [ 1.575 in ]

使用环境

  • 环境保护类别 : RTIII

  • 工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]

  • 环境温度（最大值） : 125 °C [ 257 °F ]

操作/应用

  • 线圈励磁系统 : 单稳态

  • 电流类型 : DC

其他

  • 端子电流类 (A): >50 – ≤200

  • 线圈功率额定值类 (W): >3 – ≤10

  • 高度类（机械） : >33 – ≤45 mm [ >1.299 – ≤1.772 in ]

  • 长度类（机械） : >70 mm [ >2.756 in ]

  • 宽度类（机械） : >33 mm [ >1.299 in ]
