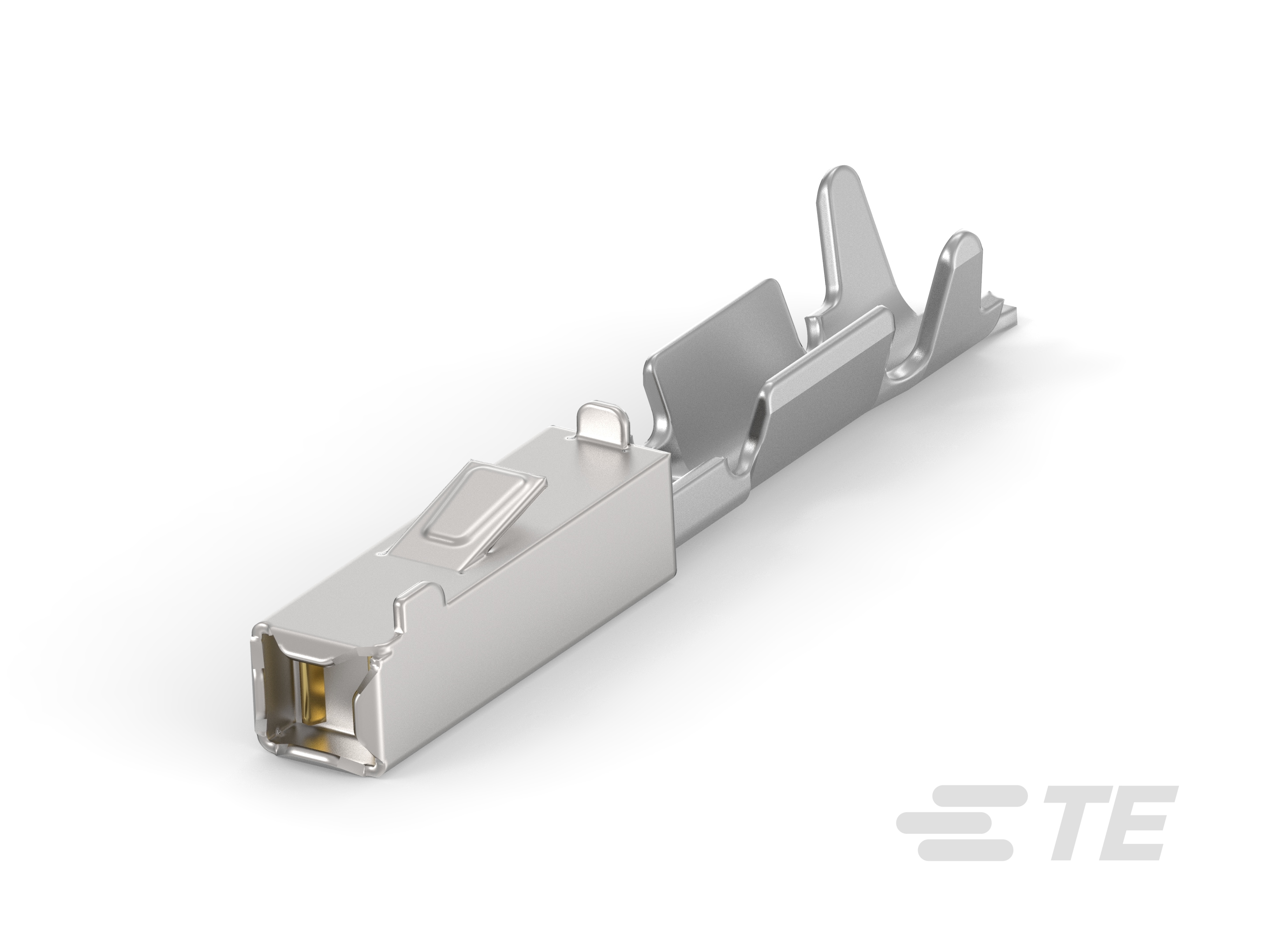

1-1411560-2
Receptacle Terminal, 22 – 20 AWG, .35 – .5 mm² Wire, .64 mm [.025 in] Tab Width, Gold (Au), .64 mm [.025 in] Tab Thickness, Terminates To Wire
1-1411560-2
Receptacle Terminal, 22 – 20 AWG, .35 – .5 mm² Wire, .64 mm [.025 in] Tab Width, Gold (Au), .64 mm [.025 in] Tab Thickness, Terminates To Wire
- TE 内部编号 1-1411560-2
- TE 内部产品描述 ELOSTD R5300Y50
- 别名 ID V23540R5300Y50
-
端子类型 : 母端
-
线径 (AWG): 22 – 20
-
线径 (mm²): .35 – .5
-
对接公端宽度 : .64 mm [ .025 in ]
-
接触面电镀 : 金 (Au)
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-1411560-2_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1-1411560-2_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-1411560-2_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-1411560-2_A.3d_stp.zip 英文版本
产品规格
- 应用规格 GER_SS_114-18022_N.pdf 德语
- ENG_SS_114-18022-20_L.pdf 英文版本
- 产品规格 GER_SS_108-94155-0_B.pdf 德语
- GER_SS_108-94155-1_B.pdf 德语
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
主要锁定特性 : 锁定枪
-
可密封 : 否
接触件特性
-
端子制造 : 冲压成形
-
端子大小 : .63mm
-
压接类型 : F 型压接
-
典型额定电流 (A): 7.5
-
端子类型 : 母端
-
对接公端宽度 : .64 mm [ .025 in ]
-
接触面电镀 : 金 (Au)
-
对接公端厚度 : .64 mm [ .025 in ]
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 导线
尺寸
-
线径 (AWG): 22 – 20
-
线径 (mm²): .35 – .5
-
线径查找 (mm²): .35, .4, .5
-
线径查找 (AWG): 20, 21, 22
使用环境
-
绝缘选项 : 非绝缘
-
工作温度（最大值） : 125 °C [ 212 °F ]
-
工组温度范围 : -40 – 150 °C [ -40 – 302 °F ]
包装特性
-
封装数量 : 17500
-
封装方法 : Box
其他
-
端子传导 : 0 – 24 A（低功率）
