1-1394431-1

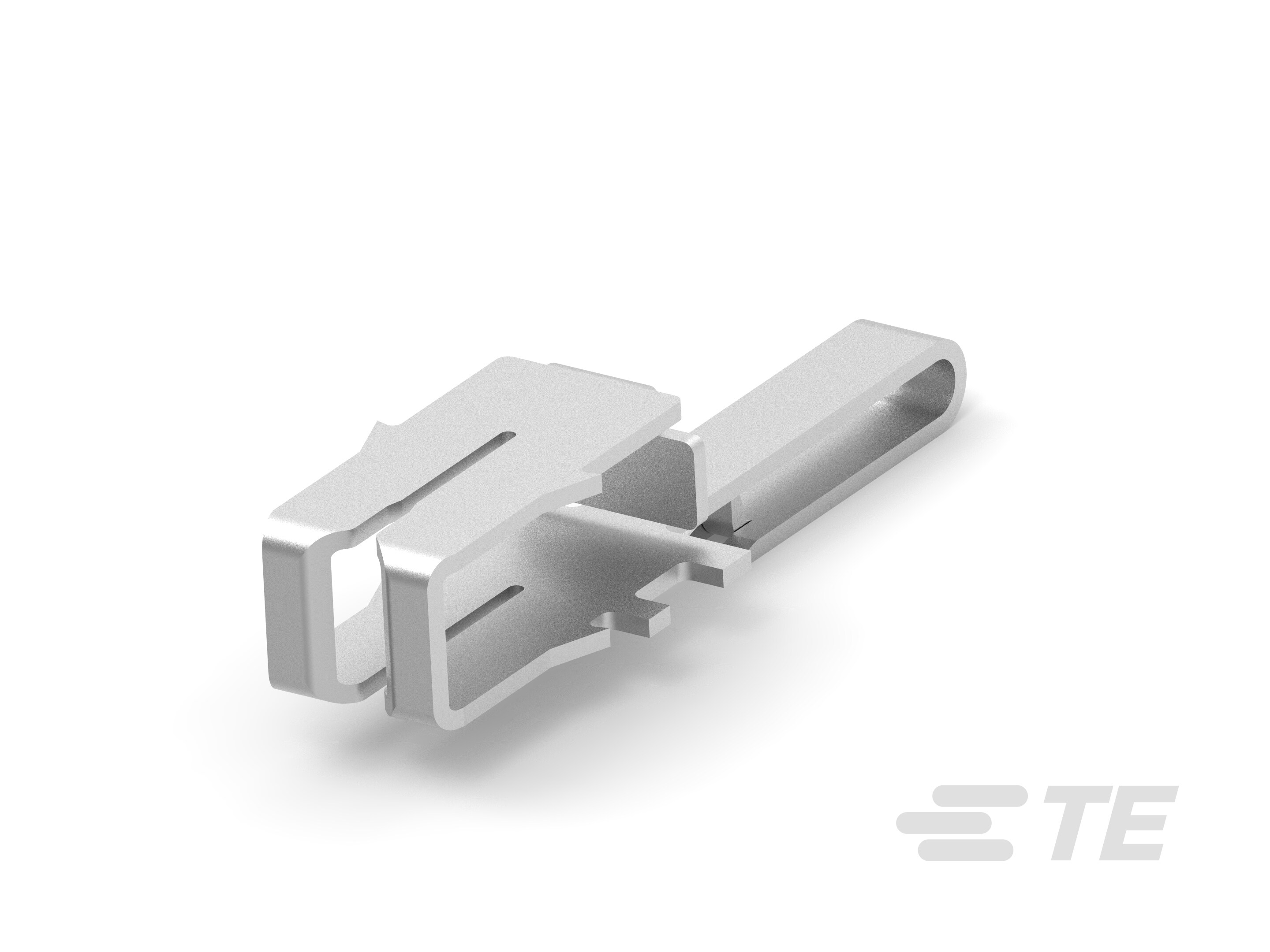

RAST 5D Magnet Wire Terminal, 26 – 23 AWG, .4 – .56 mm, Insulation Displacement (IDC), .2 – .51 mm Aluminum Wire, 24 – 20 AWG Aluminum Wire, MAG-MATE

MAG MATE CONT. 5D-1-1394431-1

1-1394431-1

RAST 5D Magnet Wire Terminal, 26 – 23 AWG, .4 – .56 mm, Insulation Displacement (IDC), .2 – .51 mm Aluminum Wire, 24 – 20 AWG Aluminum Wire, MAG-MATE

    • MAG-MATE
  • TE 内部编号 1-1394431-1
  • TE 内部产品描述 MAG MATE CONT. 5D

  • 漆包线端子类型 : RAST 5D

  • 铝质电线尺寸 (AWG): 24 – 20

  • 铝质电线尺寸 (mm): .2 – .51

  • 电磁线尺寸 (mm): .4 – .56

  • 电磁线尺寸 (AWG): 26 – 23

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

使用说明书

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 与分离式电线类型兼容 : 实芯 | 漆包线

接触件特性

  • 漆包线端子类型 : RAST 5D

  • 端子电镀材料 : 锡

  • 端子方向 : 直式

端接特性

  • 线缆端接方法 : 绝缘刺破 (IDC)

尺寸

  • 端子高度 : 16.2 mm [ .637 in ]

  • 铝质电线尺寸 (AWG): 24 – 20

  • 铝质电线尺寸 (mm): .2 – .51

  • 电磁线尺寸 (mm): .4 – .56

  • 电磁线尺寸 (AWG): 26 – 23

  • 材料厚度（电磁线侧） : .32 mm [ .013 in ]

  • 产品长度 : 16.2 mm [ .637 in ]

使用环境

  • 绝缘选项 : 非绝缘

  • 工组温度范围 : -65 – 150 °C [ -85 – 302 °F ]

操作/应用

  • 与电线基础材料兼容 : 铜

包装特性

  • 封装方法 : 卷/箱
