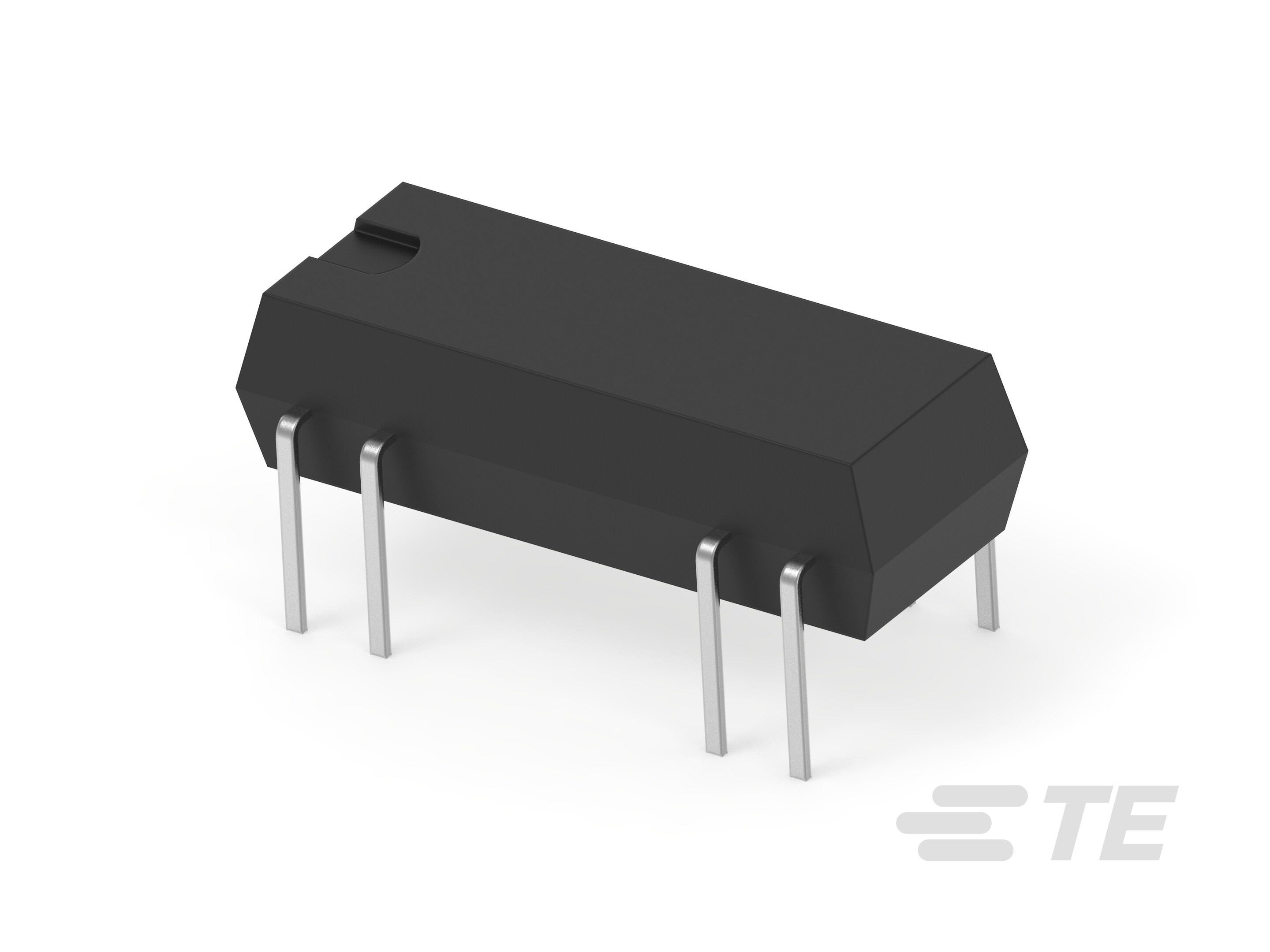

V23100V4024A 1
Power Relays, Reed Relay, 288 mW Coil Power Rating DC, 2000 Ω Coil Resistance, 24 VDC Coil Voltage, 1 Form A (NO), Axicom Reed Relay V23100 -V4
V23100V4024A 1
Power Relays, Reed Relay, 288 mW Coil Power Rating DC, 2000 Ω Coil Resistance, 24 VDC Coil Voltage, 1 Form A (NO), Axicom Reed Relay V23100 -V4
-
- Axicom
- Axicom Reed Relay V23100 -V4
- TE 内部编号 1-1393763-5
- TE 内部产品描述 V23100V4024A001
-
继电器类型 : Reed Relay
-
线圈功率额定值（直流） (mW): 288
-
线圈电阻 (Ω): 2000
-
线圈电压额定值 (VDC): 24
-
端子排列方式 : 1 Form A (NO)
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-1393763-5_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1-1393763-5_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-1393763-5_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-1393763-5_A.3d_stp.zip 英文版本
数据表/目录页
- Reed Relay V23100-V4 ENG_DS_Reed_Relay_V23100_V4_1.pdf 英文版本
产品规格
- Definitions General Purpose Relays ENG_SS_Definitions_Relays_2.pdf 英文版本
- 产品规格 ENG_SS_108-98011_0321.pdf 英文版本
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
继电器类型 : Reed Relay
结构特性
-
端子排列方式 : 1 Form A (NO)
-
端子极数 : 2
电气特征
-
线圈功率额定值（直流） (mW): 288
-
线圈电阻 (Ω): 2000
-
线圈电压额定值 (VDC): 24
-
触点额定电流 (A): .5
-
端子开关电压（最大值） (VAC): 100
-
端子开关电压（最大值） (VDC): 100
接触件特性
-
端子材料 : 钌
端接特性
-
继电器连接类型 : PCB 端接
-
端子配置 : 焊针
机械附件
-
产品安装类型 : 印刷电路板
尺寸
-
产品高度 : 5.7 mm [ .22 in ]
-
产品长度 : 19.3 mm [ .76 in ]
-
产品宽度 : 6.4 mm [ .25 in ]
操作/应用
-
焊接工艺 : 波峰焊接
