文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-1393482-2_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1-1393482-2_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-1393482-2_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-1393482-2_A.3d_stp.zip 英文版本
数据表/目录页
- AMPLIMITE Subminiature D Connectors - Right-Angle Posted Connectors ENG_CS_82068_AMPLIMITE_Right-Angle_Posted_Conn_0412.pdf 英文版本
产品规格
- 产品规格 ENG_SS_108-5408_C.pdf 英文版本
- ENG_SS_108-90008_B.pdf 英文版本
- S_108-90008_B.tif 英文版本
机构认证
- UL 报告 ENG_AAD_UL_CERT_E28476_19971114_C1_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。

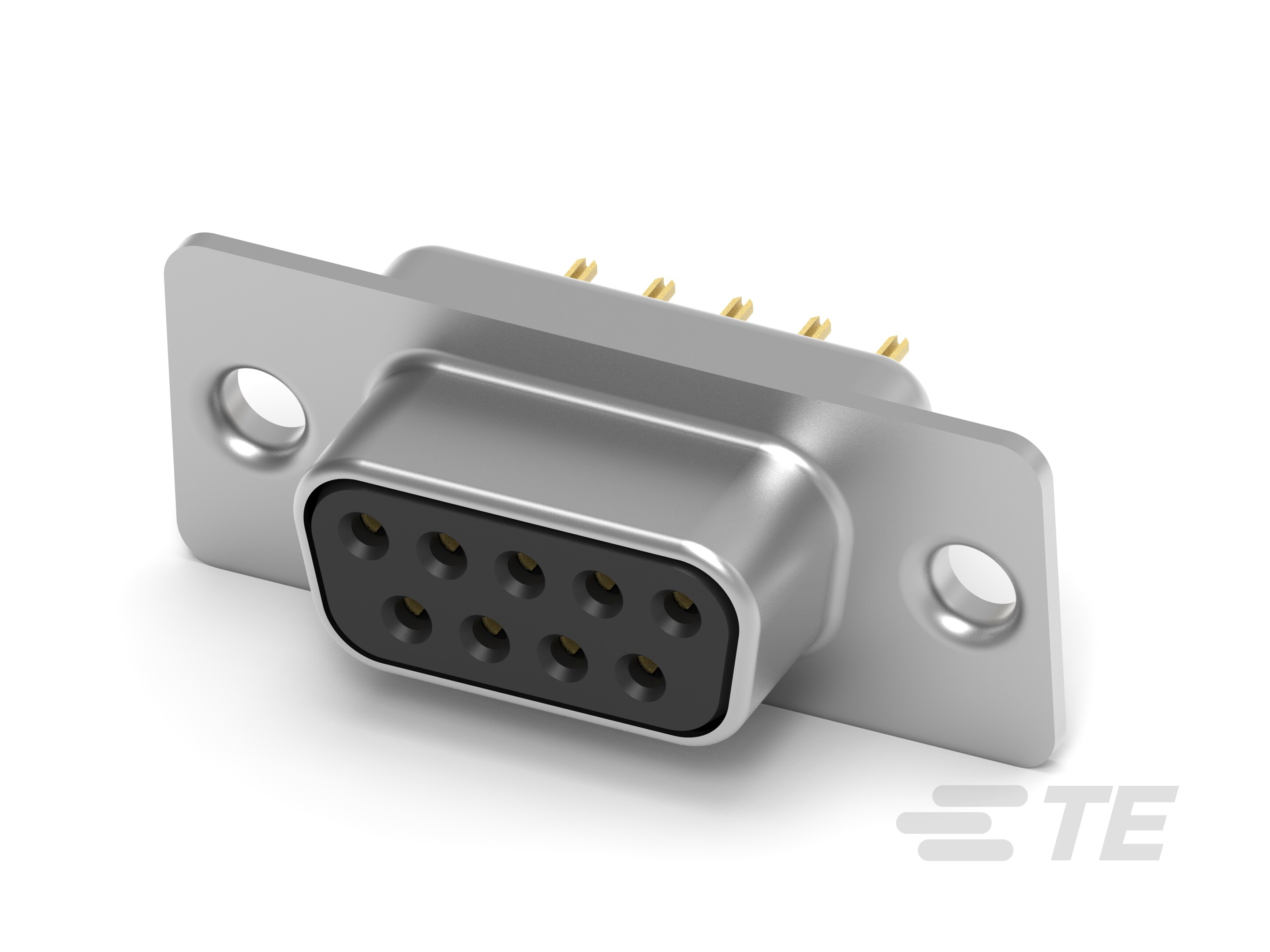

产品类型特性
-
连接器和壳体类型 : 母端
-
连接器系统 : 缆到板
-
连接器壳体尺寸 : 1
-
连接器和端子端接到 : 印刷电路板
结构特性
-
行数 : 2
-
PCB 安装方向 : 直角
-
位数 : 9
主体特性
-
连接器外形 : 欧式风格
接触件特性
-
端子额定电流（最大值） (A): 2.2
-
端子选项 : 已安装
端接特性
-
PCB 端接方法 : 通孔 - 免焊连接
机械附件
-
PCB 安装固定 : 带有
-
接合固定类型 : 4-40 螺钉锁
-
PCB 安装固定类型 : 作用/符合标准的尾
-
接合固定 : 带有
-
连接器安装类型 : 板安装
壳体特性
-
中心线（间距） : 2.74 mm [ .108 in ]
尺寸
-
行间距 : 2.84 mm [ .112 in ]
使用环境
-
工组温度范围 : -55 – 125 °C [ -67 – 257 °F ]
