1-1393304-8

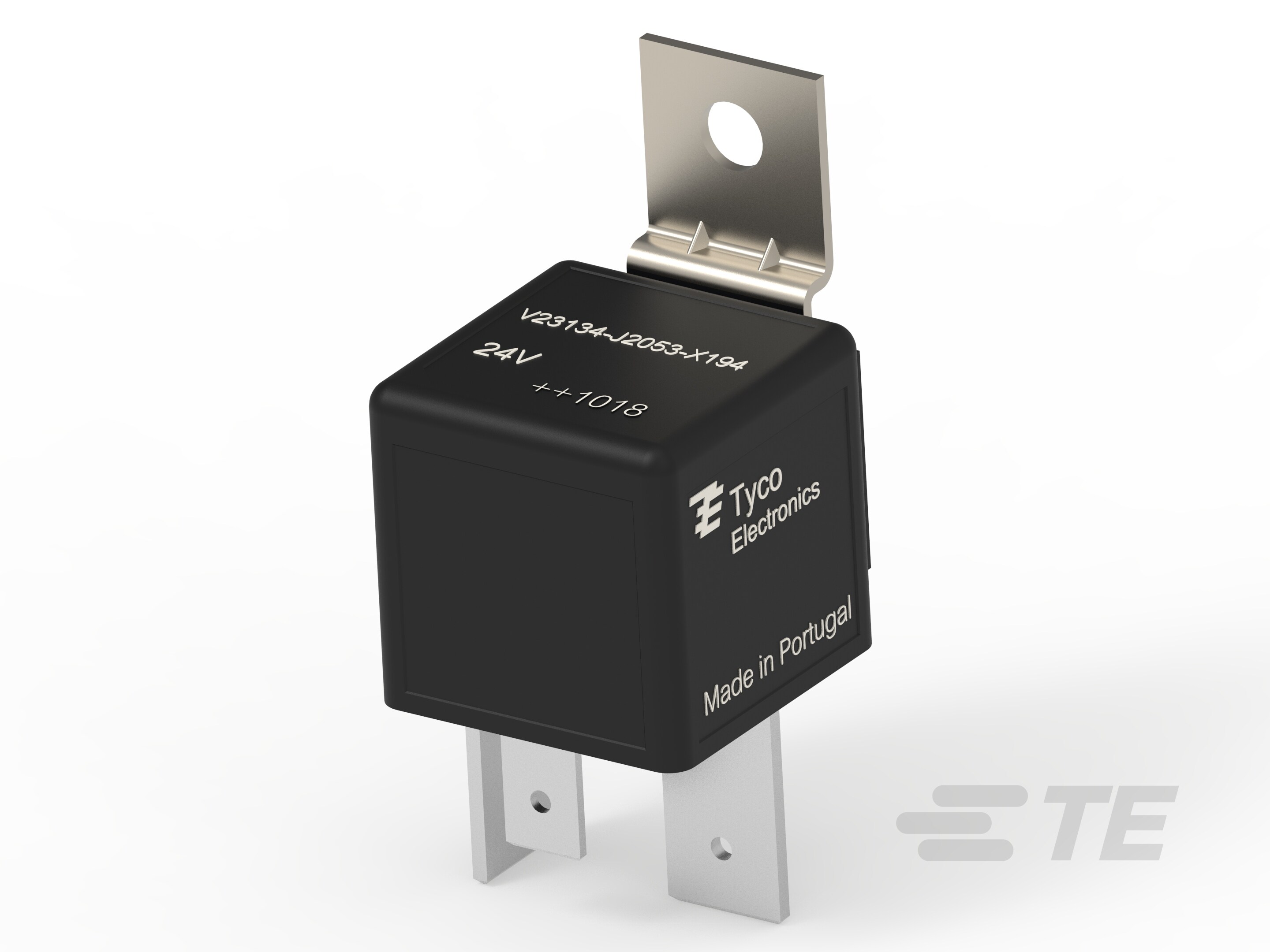

Automotive Power Relay, DC, Monostable, 1 Form A (NO), 70 A Contact Rating, 24 VDC Coil Voltage, Socket Mount, Dust Protected, Power Relay F

V23134J2053X194-EV-CBOX-1-1393304-8

1-1393304-8

Automotive Power Relay, DC, Monostable, 1 Form A (NO), 70 A Contact Rating, 24 VDC Coil Voltage, Socket Mount, Dust Protected, Power Relay F

    • 功率继电器 F
  • TE 内部编号 1-1393304-8
  • TE 内部产品描述 V23134J2053X194-EV-CBOX
  • 别名 ID V23134J2053X194

  • 继电器和接触器类型 : 汽车功率继电器

  • 线圈励磁系统 : 单稳态

  • 端子排列方式 : 1 Form A (NO)

  • 电流类型 : DC

  • 触点额定电流 (A): 70

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
查看类似产品
产品功能与特性
全选

产品类型特性

  • 继电器和接触器类型 : 汽车功率继电器

结构特性

  • 线圈特性 : 二极管（阴极 86）

  • 端子排列方式 : 1 Form A (NO)

电气特征

  • 输入电压 (VDC): 12 – 24

  • 端子开关负载（最小值） : 1000mA @ 5VDC

  • 端子开关电压（最大值） (VDC): 32

  • 打开端子间绝缘初始电介质 (Vrms): 500

  • 端子极限连续电流 (A): 60

  • 端子极限短时电流 (A): 240

  • 触点额定电流 (A): 70

  • 线圈电压额定值 (VDC): 24

  • 端子和线圈间绝缘初始电介质 (Vrms): 500

主体特性

  • 产品重量 : 35 g [ 1.2 oz ]

  • 外壳类型 : 防尘

接触件特性

  • 端子材料 : 银合金

机械附件

  • 产品安装特性类型 : 安装支架

  • 产品安装类型 : 插座安装

尺寸

  • 产品高度 : 24.9 mm [ .98 in ]

  • 产品长度 : 25.9 mm [ 1.02 in ]

  • 产品宽度 : 29.9 mm [ 1.18 in ]

使用环境

  • 工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]

操作/应用

  • 线圈励磁系统 : 单稳态

  • 电流类型 : DC

行业标准

  • IP 等级 : IP54

其他

  • 端子电流类 (A): >50 – ≤200

  • 线圈功率额定值类 (W): >1.5 – ≤3

  • 高度类（机械） : >22 – ≤27 mm [ >.866 – ≤1.063 in ]

  • 长度类（机械） : >22 – ≤33 mm [ >.866 – ≤1.299 in ]

  • 宽度类（机械） : >22 – ≤33 mm [ >.866 – ≤1.299 in ]
