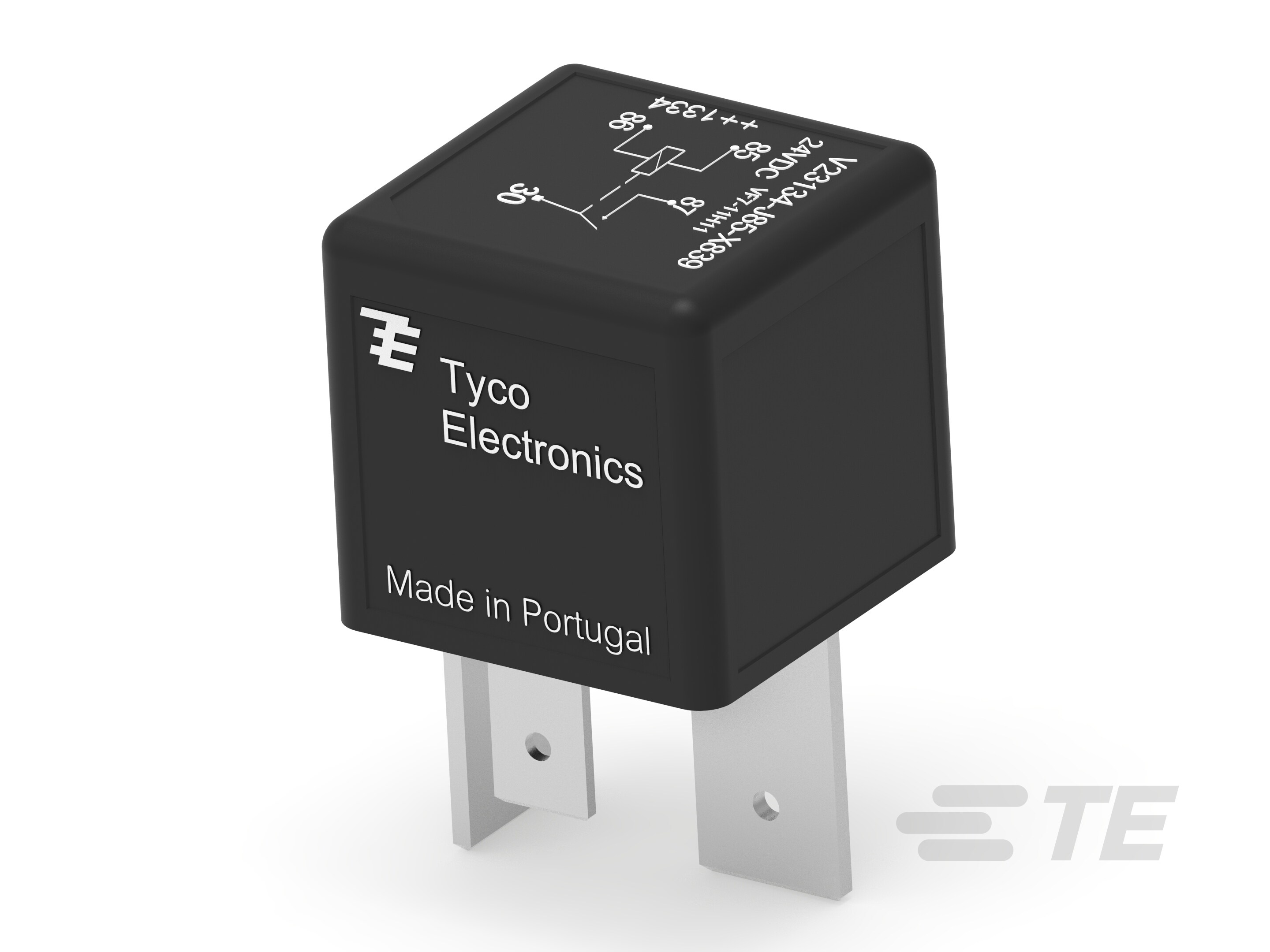

VF7-11H11
Automotive Power Relay, DC, 1 Form A SPST-NO, 70 A Contact Rating, 24 VDC Coil Voltage, 24 VDC Contact Voltage, 2 W Coil Power, Socket Mount
VF7-11H11
Automotive Power Relay, DC, 1 Form A SPST-NO, 70 A Contact Rating, 24 VDC Coil Voltage, 24 VDC Contact Voltage, 2 W Coil Power, Socket Mount
- TE 内部编号 1-1393302-4
- TE 内部产品描述 VF711H11/X839
-
继电器和接触器类型 : 汽车功率继电器
-
端子排列方式 : 1 Form A SPST-NO
-
电流类型 : DC
-
触点额定电流 (A): 70
-
线圈电压额定值 (VDC): 24
文档
产品图纸
- POWER F RELAY NO 24V ENG_CD_V23134-J0065-X839_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-1393302-4_B.pdf 3D
- 下载查看 ENG_CVM_CVM_1-1393302-4_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-1393302-4_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-1393302-4_B.3d_stp.zip 英文版本
数据表/目录页
- POWER F RELAY NO 24V ENG_DS_V23134-J0065-X839_A.pdf 英文版本
产品规格
- Definitions General Purpose Relays ENG_SS_Definitions_Relays_2.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
继电器和接触器类型 : 汽车功率继电器
结构特性
-
端子排列方式 : 1 Form A SPST-NO
电气特征
-
线圈电阻 (Ω): 288
-
触点额定电流 (A): 70
-
线圈电压额定值 (VDC): 24
-
端子电压额定值 (VDC): 24
-
线圈功率额定值（直流） (W): 2
-
端子和线圈间绝缘初始电介质 (Vrms): 500
主体特性
-
外壳类型 : 防尘
端接特性
-
干线端接和连接类型 : 快速连接端子
-
线圈端接和连接类型 : 快速连接端子
机械附件
-
产品安装类型 : 插座安装
使用环境
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
-
环境温度（最大值） : 125 °C [ 257 °F ]
操作/应用
-
电流类型 : DC
其他
-
端子电流类 (A): >50 – ≤200
