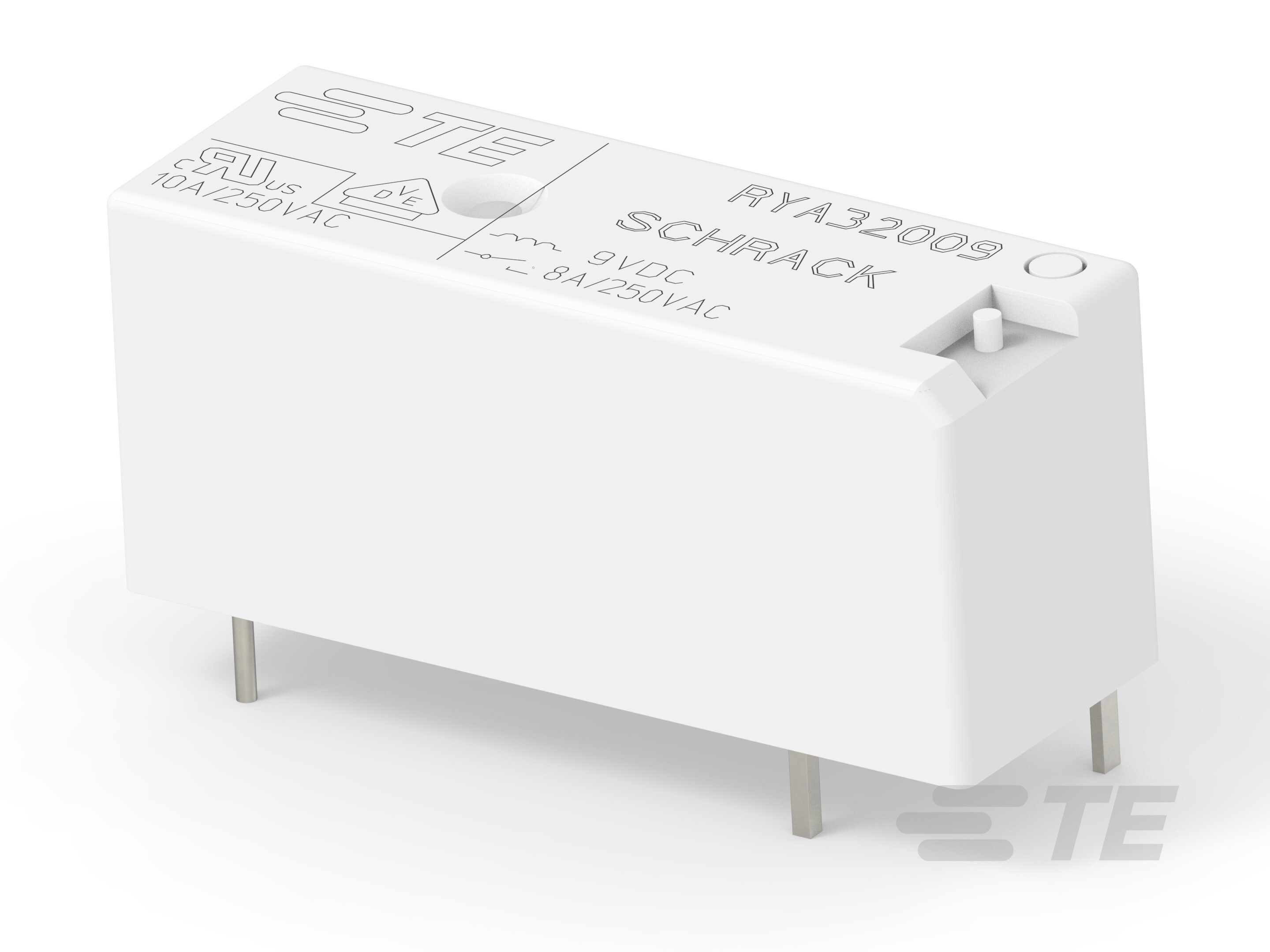

General Purpose Power Relay, DC, Monostable, 1 Form A SPST-NO, 8 A Contact Rating, 9 VDC Coil Voltage, SCHRACK Miniature Power PCB RYII
1-1393224-5
General Purpose Power Relay, DC, Monostable, 1 Form A SPST-NO, 8 A Contact Rating, 9 VDC Coil Voltage, SCHRACK Miniature Power PCB RYII
-
- SCHRACK
- SCHRACK Miniature Power PCB RYII
- TE 内部编号 1-1393224-5
- TE 内部产品描述 RYA32009
- 别名 ID RYA32009
-
继电器和接触器类型 : 通用功率继电器
-
电流类型 : DC
-
线圈励磁系统 : 单稳态
-
端子排列方式 : 1 Form A SPST-NO
-
触点额定电流 (A): 8
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-1393224-5_D.pdf 3D
- 下载查看 ENG_CVM_CVM_1-1393224-5_D.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-1393224-5_D.3d_stp.zip 英文版本
- ENG_CVM_CVM_1-1393224-5_D.2d_dxf.zip 英文版本
数据表/目录页
- Miniature Power PCB Relay RYII ENG_DS_RYII_A2.pdf 英文版本
产品规格
- Definitions General Purpose Relays ENG_SS_Definitions_Relays_2.pdf 英文版本
机构认证
- VDE 证书 ENG_AAD_VDE_CERT_40009639_C1_9.pdf 英文版本
- CQC_CERT_16002154262_C1 ENG_AAD_CQC_CERT_16002154262_C1_2.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
继电器和接触器类型 : 通用功率继电器
结构特性
-
线圈特性 : UL 线圈绝缘类 F
-
端子极数 : 1
-
端子排列方式 : 1 Form A SPST-NO
电气特征
-
线圈电阻 (Ω): 320
-
端子开关负载（最小值） : 1mA @ 1V
-
端子开关电压（最大值） (VAC): 400
-
打开端子间绝缘初始电介质 (Vrms): 1000
-
端子极限断开电流 (A): 8
-
端子极限连续电流 (A): 8
-
端子极限关合电流 (A): 8
-
端子极限短时电流 (A): 8
-
触点额定电流 (A): 8
-
线圈电压额定值 (VDC): 9
-
端子电压额定值 (VAC): 250
-
线圈功率额定值（直流） (W): .253
-
端子和线圈间绝缘初始电介质 (Vrms): 5000
主体特性
-
产品重量 : 8 g [ .282 oz ]
-
外壳类型 : 支持抗焊剂自动焊接且可清洗
接触件特性
-
端子材料 : AgNi0.15
-
端子电镀材料 : 金
端接特性
-
干线端接和连接类型 : 焊针
-
线圈端接和连接类型 : 焊针
机械附件
-
产品安装类型 : 板安装
尺寸
-
产品高度 : 12.3 mm [ .484 in ]
-
产品长度 : 28.5 mm [ 1.122 in ]
-
产品宽度 : 10.1 mm [ .398 in ]
-
端子和线圈间绝缘漏电 : 8 mm [ .315 in ]
-
端子和线圈间绝缘间隙 : 8 mm [ .315 in ]
使用环境
-
环境保护类别 : RTIII
-
工组温度范围 : -40 – 70 °C [ -40 – 158 °F ]
-
环境温度（最大值） : 70 °C [ 158 °F ]
操作/应用
-
电流类型 : DC
-
线圈励磁系统 : 单稳态
包装特性
-
封装方法 : Tube, 盒和管
其他
-
环境温度类 (°C): 50 – 70
-
端子电流类 (A): 16
-
线圈功率额定值类 (W): .2 – .3
-
高度类（机械） (mm): 12 – 13
-
长度类（机械） (mm): 25 – 30
-
宽度类（机械） (mm): 10 – 12
