1-1393204-0

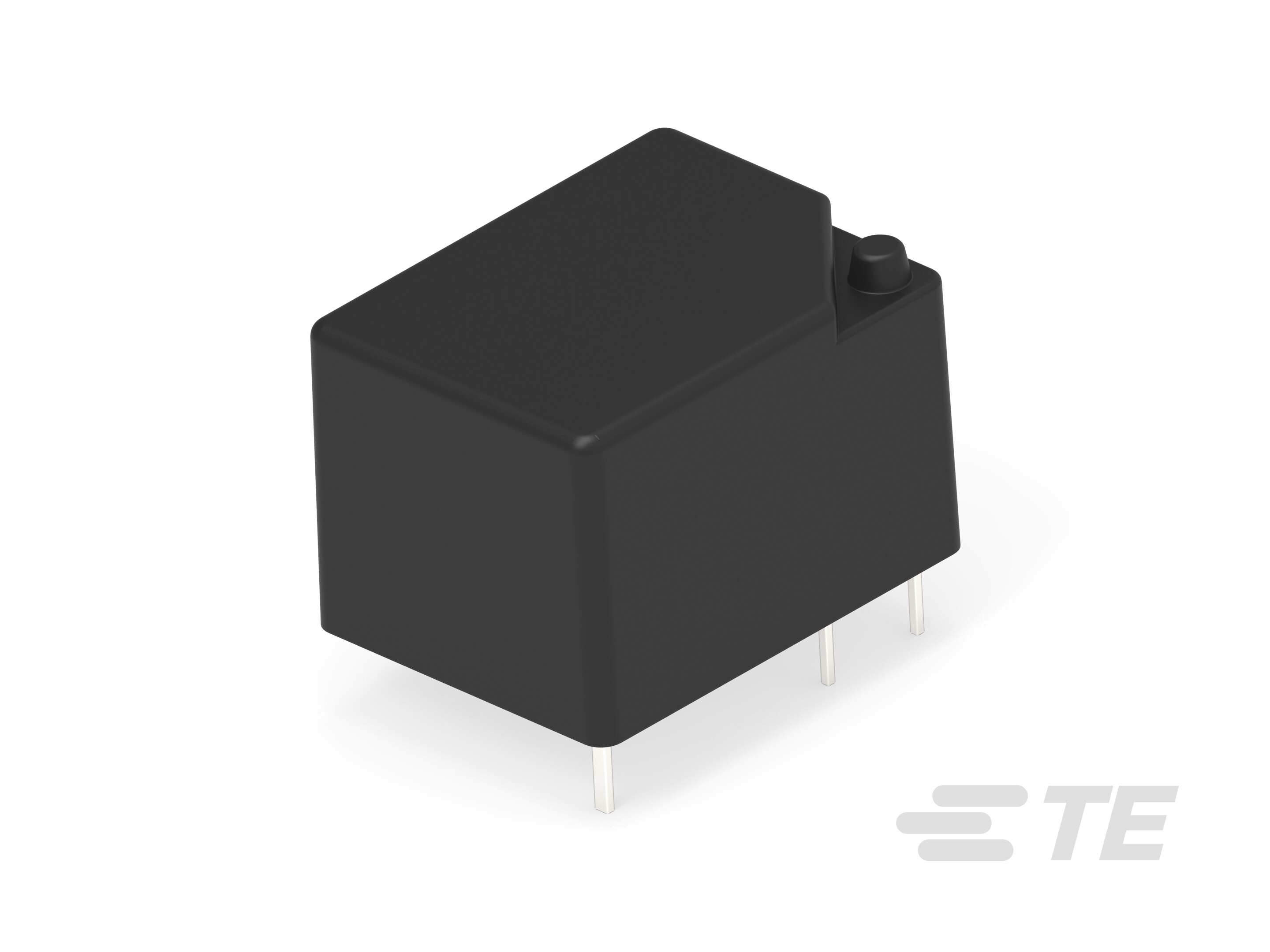

General Purpose Power Relay, DC, Bistable, 1 Coil, 1 Form C SPDT-CO, 7 A Contact Rating, 24 VDC Coil Voltage, 250 VAC Contact Voltage, SCHRACK V23148

V23148-B0007-A101-1-1393204-0

1-1393204-0

General Purpose Power Relay, DC, Bistable, 1 Coil, 1 Form C SPDT-CO, 7 A Contact Rating, 24 VDC Coil Voltage, 250 VAC Contact Voltage, SCHRACK V23148

    • SCHRACK
    • SCHRACK V23148
  • TE 内部编号 1-1393204-0
  • TE 内部产品描述 V23148-B0007-A101
  • 别名 ID V23148-B 7-A101 V23148-B0007-A101 V23148B 7A101

  • 继电器和接触器类型 : 通用功率继电器

  • 线圈励磁系统 : 双稳态、1 个线圈

  • 端子排列方式 : 1 Form C SPDT-CO

  • 电流类型 : DC

  • 触点额定电流 (A): 7

查看所有特性
更多 更少

文档

CAD 文件

数据表/目录页

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 继电器和接触器类型 : 通用功率继电器

结构特性

  • 端子极数 : 1

  • 端子排列方式 : 1 Form C SPDT-CO

电气特征

  • 线圈电阻 (Ω): 475

  • 端子开关电压（最大值） (VAC): 400

  • 打开端子间绝缘初始电介质 (Vrms): 1000

  • 端子极限连续电流 (A): 7

  • 端子极限关合电流 (A): 12

  • 触点额定电流 (A): 7

  • 线圈电压额定值 (VDC): 24

  • 端子电压额定值 (VAC): 250

  • 线圈功率额定值（直流） (W): 1.213

  • 端子和线圈间绝缘初始电介质 (Vrms): 2000

主体特性

  • 产品重量 : 9 g [ .317 oz ]

  • 外壳类型 : 支持抗焊剂自动焊接且可清洗

接触件特性

  • 端子材料 : AgNi90/10

端接特性

  • 干线端接和连接类型 : 焊针

  • 线圈端接和连接类型 : 焊针

机械附件

  • 产品安装类型 : 板安装

尺寸

  • 产品高度 : 14.9 mm [ .586 in ]

  • 产品长度 : 21.2 mm [ .834 in ]

  • 产品宽度 : 16.2 mm [ .637 in ]

  • 端子和线圈间绝缘漏电 : 2.5 mm [ .098 in ]

  • 端子和线圈间绝缘间隙 : 2.5 mm [ .098 in ]

使用环境

  • 环境保护类别 : RTIII

  • 工组温度范围 : -25 – 70 °C [ -13 – 158 °F ]

  • 环境温度（最大值） : 70 °C [ 158 °F ]

操作/应用

  • 焊接工艺 : 支持波峰焊接

  • 线圈励磁系统 : 双稳态、1 个线圈

  • 电流类型 : DC

包装特性

  • 封装方法 : Carton

其他

  • 端子电流类 (A): >5 – ≤10

  • 线圈功率额定值类 (W): >1 – ≤1.5

  • 高度类（机械） : >14 – ≤16 mm [ >.551 – ≤.63 in ]

  • 长度类（机械） : >16 – ≤22 mm [ >.63 – ≤.866 in ]

  • 宽度类（机械） : >16 – ≤22 mm [ >.63 – ≤.866 in ]
