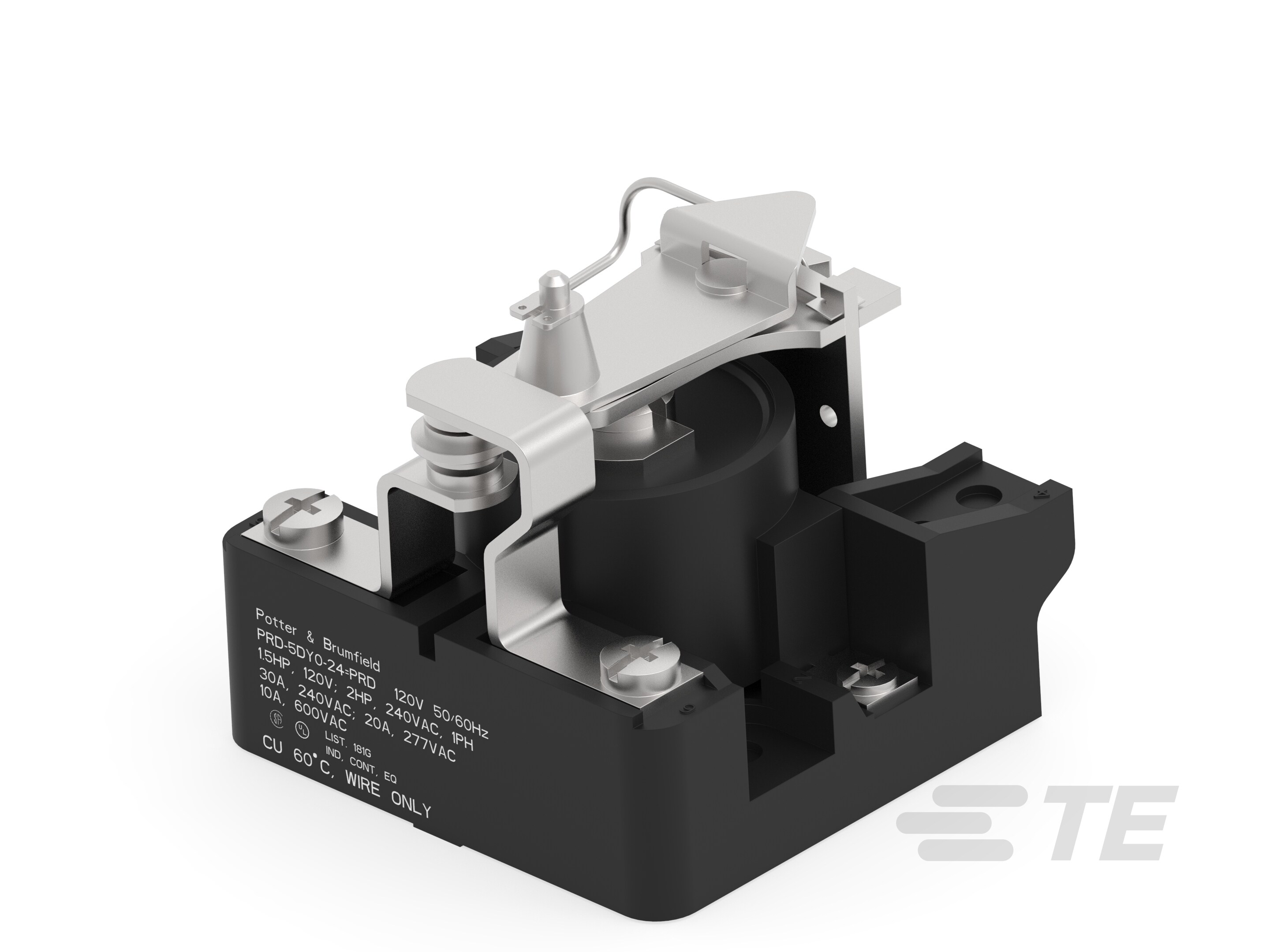

PRD-5DY0-24
General Purpose Power Relay, DC, Monostable, 1 Form C SPDT-CO, 25 A Contact Rating, 24 VDC Coil Voltage, 600 VAC Contact Voltage
PRD-5DY0-24
General Purpose Power Relay, DC, Monostable, 1 Form C SPDT-CO, 25 A Contact Rating, 24 VDC Coil Voltage, 600 VAC Contact Voltage
- TE 内部编号 1-1393128-7
- TE 内部产品描述 PRD-5DY0-24=PRD
-
继电器和接触器类型 : 通用功率继电器
-
电流类型 : DC
-
线圈励磁系统 : 单稳态
-
端子排列方式 : 1 Form C SPDT-CO
-
触点额定电流 (A): 25
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-1393128-7_C.pdf 3D
- 下载查看 ENG_CVM_CVM_1-1393128-7_C.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-1393128-7_C.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-1393128-7_C.3d_stp.zip 英文版本
数据表/目录页
- PRD 10 to 50 Amp Heavy Duty AC or DC Power Relay ENG_DS_1308242_PRD_1120.pdf 英文版本
产品规格
- Definitions General Purpose Relays ENG_SS_Definitions_Relays_2.pdf 英文版本
机构认证
- CSA 认证 ENG_AAD_CSA_CERT_154470_80081152_C1_1.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
继电器和接触器类型 : 通用功率继电器
结构特性
-
端子极数 : 2
-
端子排列方式 : 1 Form C SPDT-CO
电气特征
-
端子开关电压（最大值） (VAC): 600
-
线圈电阻 (Ω): 288
-
触点额定电流 (A): 25
-
线圈电压额定值 (VDC): 24
-
端子电压额定值 (VAC): 600
-
端子电压额定值 (VDC): 125
-
线圈功率额定值（直流） (W): 2
-
端子和线圈间绝缘初始电介质 (Vrms): 2000
端接特性
-
干线端接和连接类型 : 8-32 螺钉
-
线圈端接和连接类型 : 6-32 螺钉
机械附件
-
产品安装类型 : 面板安装
尺寸
-
产品高度 (mm): 63.5
-
产品长度 (mm): 63.3
-
产品宽度 (mm): 63.8
使用环境
-
工组温度范围 : -55 – 80 °C [ -67 – 176 °F ]
-
环境温度（最大值） : 80 °C [ 176 °F ]
操作/应用
-
电流类型 : DC
-
线圈励磁系统 : 单稳态
