1-1379913-1

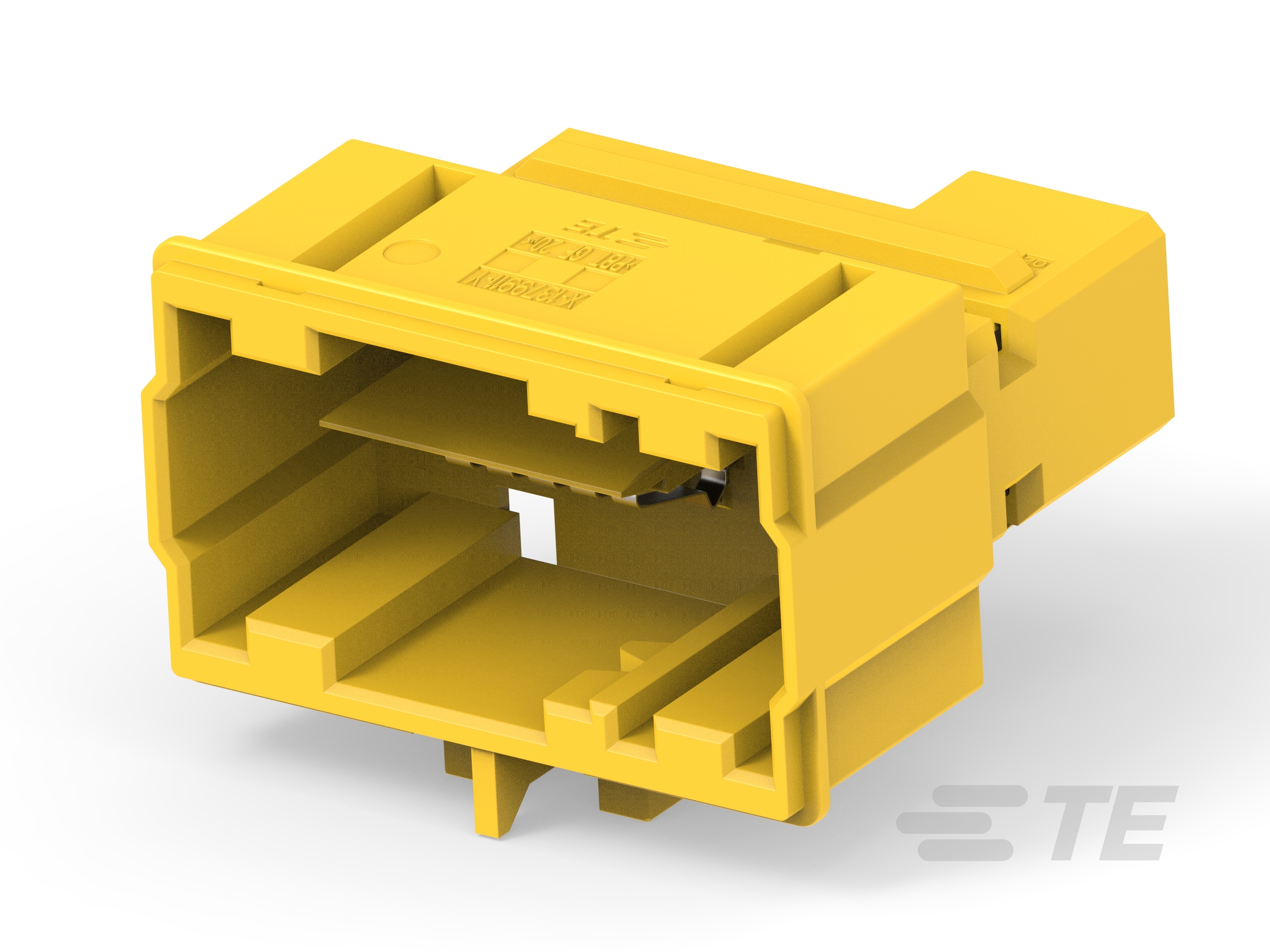

Housing for Male Terminals, Wire-to-Wire, 20 Position, .2 in / .1 in [2.54 mm / 5.08 mm] Centerline, Yellow, Wire & Cable, Signal, MQS

20POS MQS TAB-1-1379913-1

1-1379913-1

Housing for Male Terminals, Wire-to-Wire, 20 Position, .2 in / .1 in [2.54 mm / 5.08 mm] Centerline, Yellow, Wire & Cable, Signal, MQS

    • MQS

  • 连接器系统 : 线到线

  • 位数 : 20

  • 连接器和壳体类型 : 公端子护套

  • 中心线（间距） (mm): 2.54, 5.08

  • 中心线（间距） (in): .1, .2

  • 可密封 : 否

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

使用说明书

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器形状 : 矩形

  • 连接器系统 : 线到线

  • 连接器和壳体类型 : 公端子护套

  • 可密封 : 否

  • 连接器和端子端接到 : 电线和电缆

  • 主要锁定特性 : 端子上

  • 混合型连接器 : 是

结构特性

  • 位数 : 20

  • 行数 : 2

电气特征

  • 工作电压 (VDC): 30

  • 标称电压架构 (V): 30

主体特性

  • 出线角度 : 180°

  • 主要产品颜色 : 黄色

  • 连接器和键控代码 : 中性

接触件特性

  • 端子类型 : 公端

  • 端子大小 : .63mm, 2.8mm

  • 对接公端宽度 (mm): .63, 2.8

  • 对接公端宽度 (in): .025, .11

  • 端子额定电流（最大值） (A): 3, 18

机械附件

  • 接合对准 : 带有

  • 接合对准类型 : 键控

  • 应力消除 : 按附件添加

  • 连接器安装类型 : 电缆安装（自由悬挂）

  • 端子位置保证 : 否

壳体特性

  • 外壳材料 : PBT GF

  • 中心线（间距） (mm): 2.54, 5.08

  • 中心线（间距） (in): .1, .2

尺寸

  • 行间距 : 7 mm [ .275 in ]

  • 产品长度 : 39.6 mm [ 1.559 in ]

  • 产品宽度 : 38.7 mm [ 1.524 in ]

  • 连接器高度 : 27.85 mm [ 1.096 in ]

使用环境

  • 工作温度（最大值） : 85 °C [ 185 °F ]

  • 工作温度范围 : -40 – 85 °C [ -40 – 185 °F ]

操作/应用

  • 电路应用 : Signal

行业标准

  • UL 阻燃性等级 : UL 94HB

包装特性

  • 封装方法 : Box

其他

  • 能够保证连接器位置 : 否

  • 可维修 : 否
