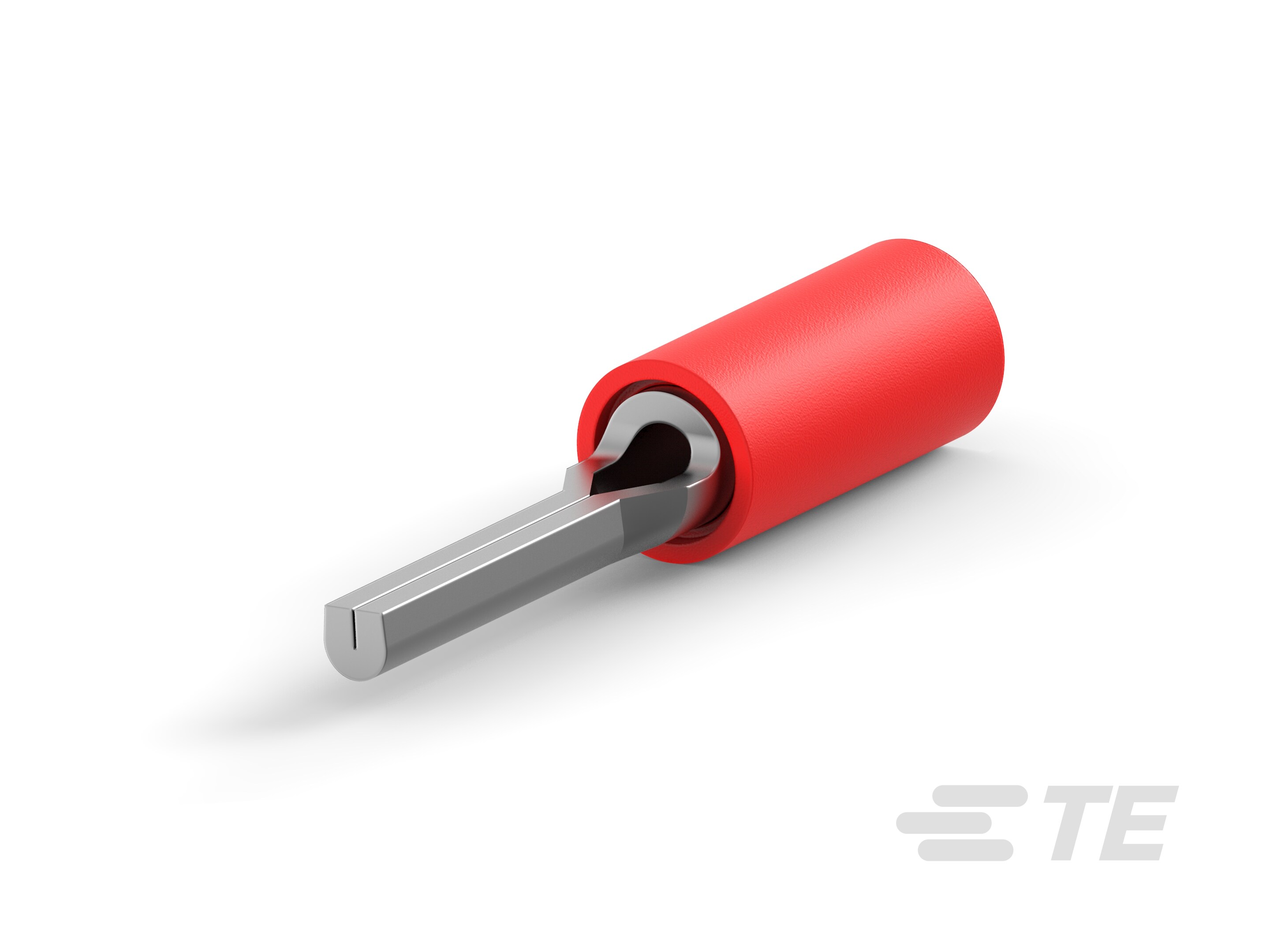

Wire Pin, 1.8 mm [.07 in] Pin Diameter, 22 – 16 AWG, .25 – 1.6 mm² Wire, 493 – 3158 CMA, Closed Barrel, Tin Plating, 23.2 mm [.913 in] Length, PIDG
1-1377174-1
Wire Pin, 1.8 mm [.07 in] Pin Diameter, 22 – 16 AWG, .25 – 1.6 mm² Wire, 493 – 3158 CMA, Closed Barrel, Tin Plating, 23.2 mm [.913 in] Length, PIDG
-
- PIDG
- TE 内部编号 1-1377174-1
- TE 内部产品描述 SMP 0-0165168-0
-
压接导线端子类型 : 导线引脚
-
接合插针直径 : 1.8 mm [ .07 in ]
-
兼容的绝缘直径范围 : 3.56 mm [ .146 in ]
-
线径 (AWG): 22 – 16
-
线径 (mm²): .25 – 1.6
文档
产品图纸
- SMALL PACK ENG_CD_1377174_A8.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-1377174-1_C1.pdf 3D
- 下载查看 ENG_CVM_CVM_1-1377174-1_C1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-1377174-1_C1.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-1377174-1_C1.3d_stp.zip 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
接触件特性
-
端子接触部长度 : 9.9 mm [ .389 in ]
-
压接导线端子类型 : 导线引脚
-
接合插针直径 : 1.8 mm [ .07 in ]
-
压线筒类型 : Closed
-
端子电镀材料 : 锡
-
端子方向 : 直式
包装特性
-
封装数量 : 100
-
封装方法 : Box
产品类型特性
-
可密封 : 否
-
与分离式电线类型兼容 : 绞线
-
电线绝缘支持固定类型 : 绝缘支撑
主体特性
-
主要产品颜色 : 红色
-
套管材料 : 铜
-
套管电镀材料 : 锡
结构特性
-
与线缆类型兼容 : 分离式导线
机械附件
-
带导线绝缘 : 带有
尺寸
-
兼容的绝缘直径范围 : 3.56 mm [ .146 in ]
-
线径 (AWG): 22 – 16
-
线径 (mm²): .25 – 1.6
-
线径 (CMA): 493 – 3158
-
压线筒内径 : 3.68 mm [ .145 in ]
-
产品总长度 : 23.2 mm [ .913 in ]
使用环境
-
绝缘选项 : 部分绝缘
其他
-
欧盟 RoHS 符合性 : 合规
-
欧盟 ELV 符合性 : 合规
