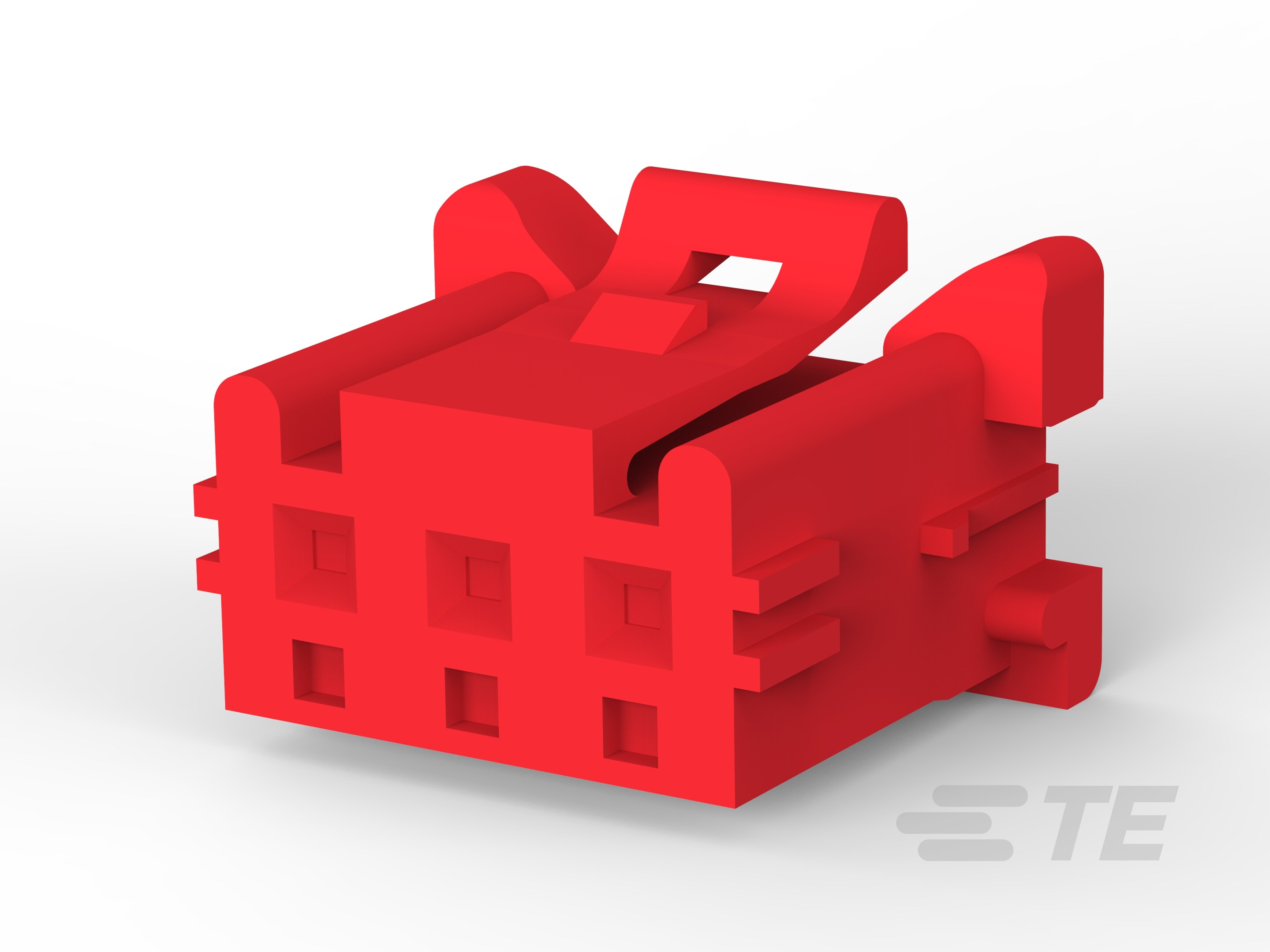

1-1376477-3

3 Position, Plug, Housing, Crimp, Wire-to-Board, 2.5 mm [.098 in] Centerline, 1 Row, 50 VAC, Wire & Cable, Power & Signal, AMP Signal Double Lock

2.5MM PITCH SIGNAL MATE CONN-1-1376477-3

1-1376477-3

3 Position, Plug, Housing, Crimp, Wire-to-Board, 2.5 mm [.098 in] Centerline, 1 Row, 50 VAC, Wire & Cable, Power & Signal, AMP Signal Double Lock

    • AMP 双重锁定信号
  • TE 内部编号 1-1376477-3
  • TE 内部产品描述 2.5MM PITCH SIGNAL MATE CONN

  • 连接器产品类型 : 外壳

  • 接合固定类型 : 锁闩

  • 连接器和壳体类型 : 插头

  • 连接器系统 : 线到板

  • 位数 : 3

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 连接器产品类型 : 外壳

  • 连接器和壳体类型 : 插头

  • 连接器系统 : 线到板

  • 可密封 : 否

  • 连接器和端子端接到 : 电线和电缆

结构特性

  • 位数 : 3

  • 行数 : 1

电气特征

  • 工作电压 (VAC): 50

  • 工作电压 (VDC): 50

主体特性

  • 主要产品颜色 : 红色

接触件特性

  • 端子基材 : 磷青铜

  • 端子布局 : 直插式

  • 端子类型 : 插针

  • 端子额定电流（最大值） (A): 2.5

端接特性

  • 线缆端接方法 : 压接

机械附件

  • 面板安装特性 : 不带

  • 应力消除 : 不带

  • 接合固定类型 : 锁闩

  • 接合固定 : 带有

  • 连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

  • 中心线（间距） : 2.5 mm [ .098 in ]

  • 外壳材料 : 尼龙 66 GF

尺寸

  • 连接器长度 : 10 mm [ .393 in ]

  • 连接器高度 : 6.5 mm [ .256 in ]

  • 线径 (AWG): 26 – 22

  • 线径 (mm²): .12 – .38

使用环境

  • 工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]

操作/应用

  • 电路应用 : 电源和信号

包装特性

  • 封装数量 : 400

  • 封装方法 : 袋和盒
