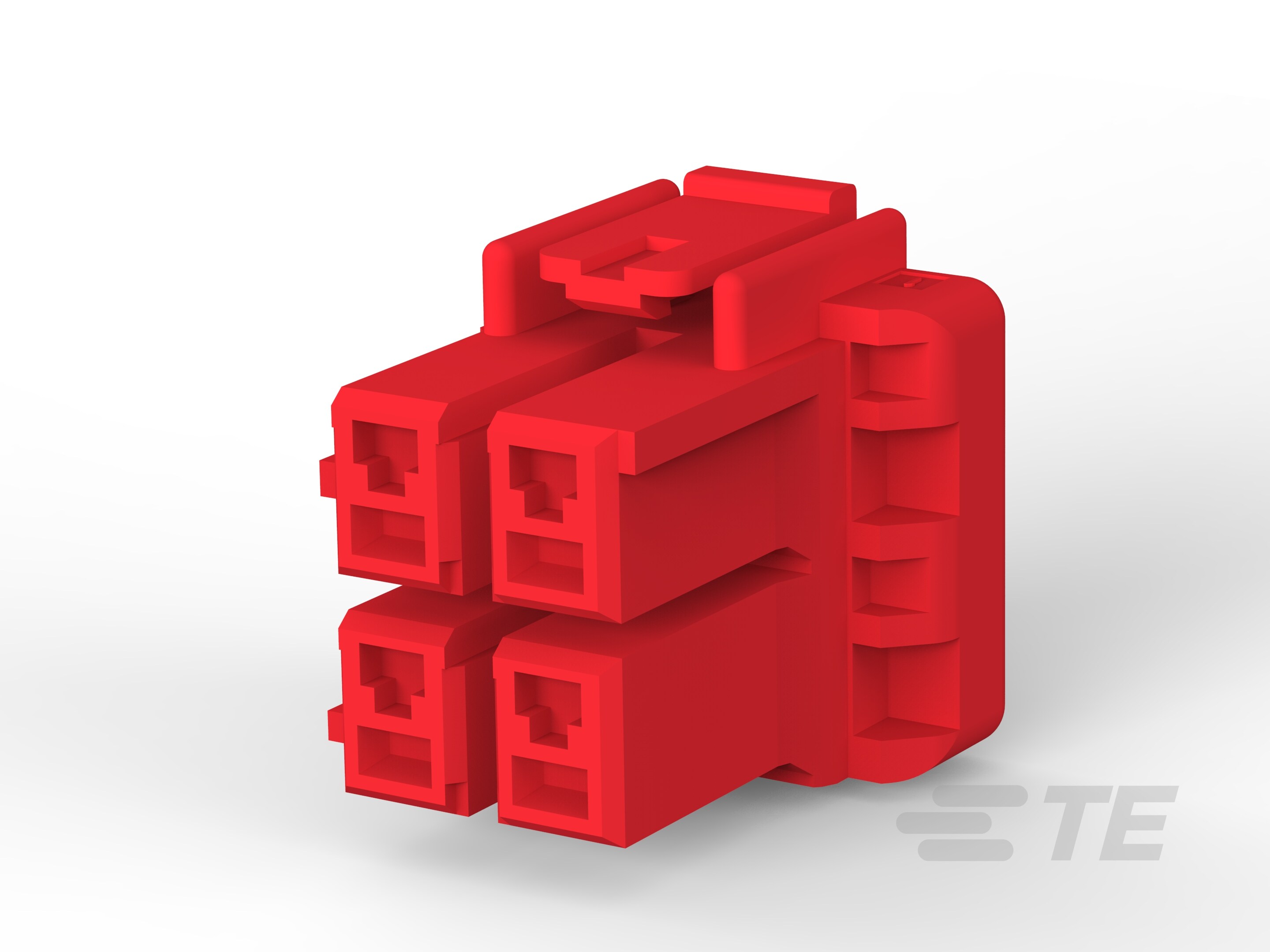

Housing, Plug, Wire-to-Board, 4 Position, 5 mm [.197 in] Centerline, Wire & Cable, UL 94V-0, Power Key 5.0, Rectangular Power Connectors
1-1376392-2
Housing, Plug, Wire-to-Board, 4 Position, 5 mm [.197 in] Centerline, Wire & Cable, UL 94V-0, Power Key 5.0, Rectangular Power Connectors
-
- Power Key 5.0
- TE 内部编号 1-1376392-2
- TE 内部产品描述 5MM POWER KEY 4P PLUG 2ROW RED
- 所有 STD 温度电源键插头 (34)
-
封装方法 : Bag
-
工作温度范围 : -40 – 105 °C [ -40 – 221 °F ]
-
行间距 : 6.2 mm [ .244 in ]
-
UL 阻燃性等级 : UL 94V-0
-
灼热丝额定值 : GWT 750°C（无火焰）
文档
产品图纸
- 5.0 POWER KEY CONNECTOR 4P PLUG HOUSING(2ROW) ENG_CD_1376392_C3.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-1376392-2_H_c-1-1376392-2-h-3d.pdf 3D
- 下载查看 ENG_CVM_CVM_1-1376392-2_H_c-1-1376392-2-h.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-1376392-2_H_c-1-1376392-2-h.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-1376392-2_H_c-1-1376392-2-h.3d_stp.zip 英文版本
数据表/目录页
- SOFT_SHELL_PIN_SOCKET_CONNECTORS_STANDARD_DENSITY ENG_CS_82181_SOFTSHELL_STANDARD_DENSITY_0508.pdf 英文版本
- 1-1773881-9 Power Key Connector Quick Reference Guide ENG_DS_1-1773881-9_POWER_KEY_QRG_1216.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-5292_D1.pdf 英文版本
- 产品规格 ENG_SS_108-5699_H.pdf 英文版本
- 合格检测报告 JPN_SS_501-78274_A.tif 日语
- JPN_SS_501-78274_A.pdf 日语
使用说明书
- 使用说明书（非美国） S_411-78009_O.tif 英文版本
- S_411-78009_O.pdf 英文版本
机构认证
- VDE 证书 ENG_AAD_VDE_40046988_B.pdf 英文版本
- ENG_AAD_VDE_CERT_40046988_C1_B.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
矩形电源连接器类型 : 护套
-
连接器系统 : 线到板
-
连接器和壳体类型 : 插头
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
信号位置数量 : 0
-
位数 : 4
-
行数 : 2
-
电源位置数量 : 4
电气特征
-
工作电压 (VAC): 300
接触件特性
-
壳体内的端子定位力 : 不带
-
端子类型 : 母端
端接特性
-
线缆端接方法 : 压接
机械附件
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
壳体颜色 : 土黄色
-
中心线（间距） : 5 mm [ .197 in ]
-
外壳材料 : 尼龙 6/6 GF
尺寸
-
行间距 : 6.2 mm [ .244 in ]
使用环境
-
工作温度范围 : -40 – 105 °C [ -40 – 221 °F ]
操作/应用
-
电路应用 : 电源
行业标准
-
UL 阻燃性等级 : UL 94V-0
-
灼热丝额定值 : GWT 750°C（无火焰）
包装特性
-
封装方法 : Bag
-
封装数量 : 500
