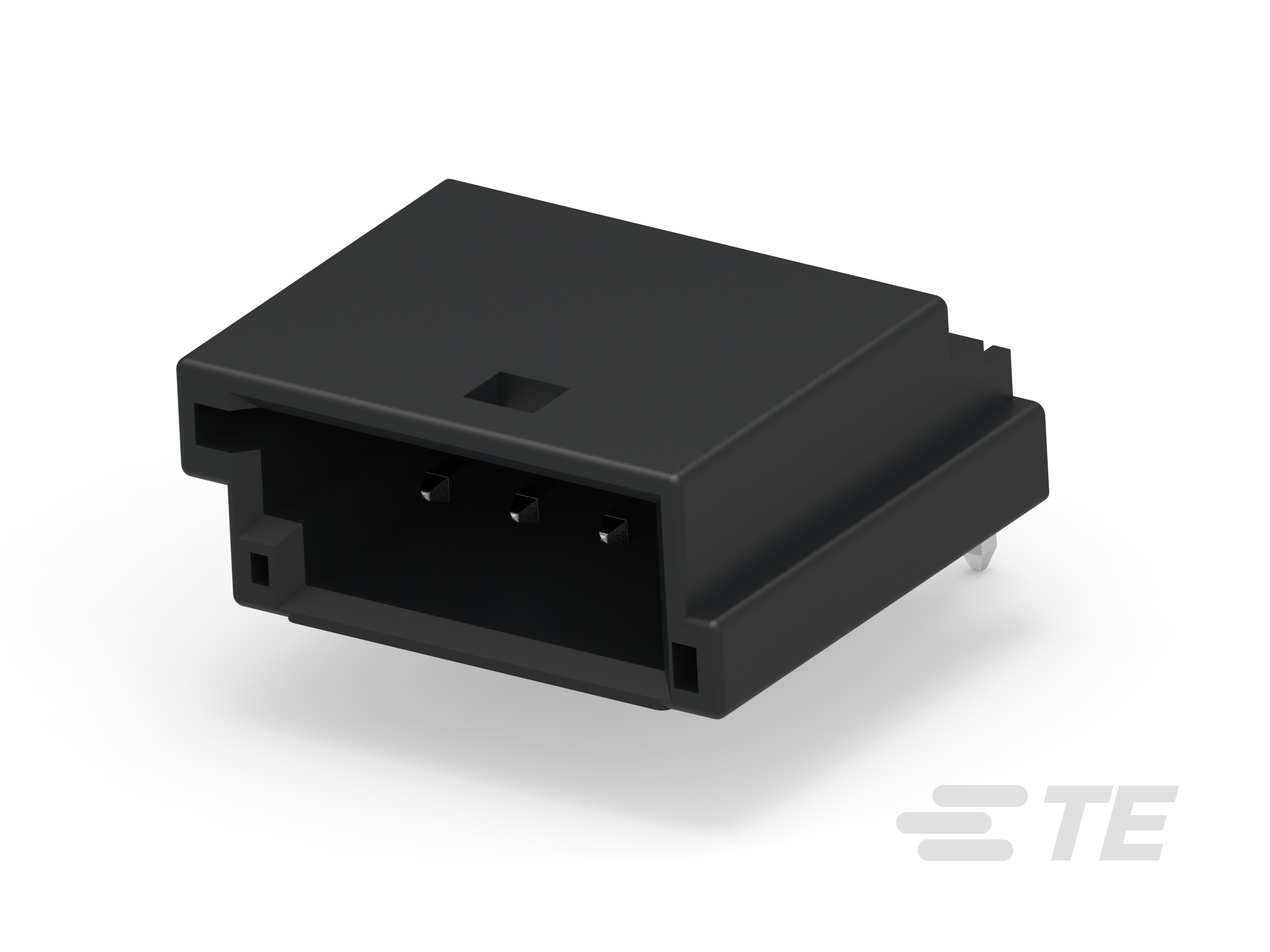

1-1355897-2
Horizontal, Wire-to-Board, 4 Position, 1 Rows, 2.54mm [.1in] Centerline, Tin (Sn), Printed Circuit Board, Signal, Black
1-1355897-2
Horizontal, Wire-to-Board, 4 Position, 1 Rows, 2.54mm [.1in] Centerline, Tin (Sn), Printed Circuit Board, Signal, Black
-
- MQS
- TE 内部编号 1-1355897-2
- TE 内部产品描述 4pos MQS .63 header 90deg
- 所有 Signal Header (240)
-
PCB 安装方向 : 水平
-
PCB 端接方法 : 通孔 - 焊接
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
-
电路应用 : Signal
文档
产品图纸
- MQS PIN HEADER, 4POS. MQS Stiftwanne, 4pol. ENG_CD_1355897_A2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-1355897-2_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1-1355897-2_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-1355897-2_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-1355897-2_A.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-94824_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器形状 : 矩形
-
混合板端连接器 : 否
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
结构特性
-
节数 : 1
-
信号位置数量 : 4
-
PCB 安装方向 : 水平
主体特性
-
连接器和键控代码 : A
-
主要产品颜色 : 黑色
接触件特性
-
对接公端厚度 : .63 mm [ .025 in ]
-
对接公端宽度 : .63 mm [ .025 in ]
端接特性
-
PCB 端接方法 : 通孔 - 焊接
机械附件
-
PCB 安装固定类型 : 板锁
-
安装孔 : 不带
-
接合固定类型 : 锁定接口
-
面板安装特性 : 不带
尺寸
-
连接器长度 : 15.3 mm [ .602 in ]
-
PCB 的外形高度 : 7.9 mm [ .311 in ]
-
PCB 厚度（建议） : .8 mm [ .031 in ]
-
连接器宽度 : 9.1 mm [ .358 in ]
操作/应用
-
屏蔽 : 否
-
电路应用 : Signal
包装特性
-
封装数量 : 250
其他
-
接口编号 : 114-18063-18
