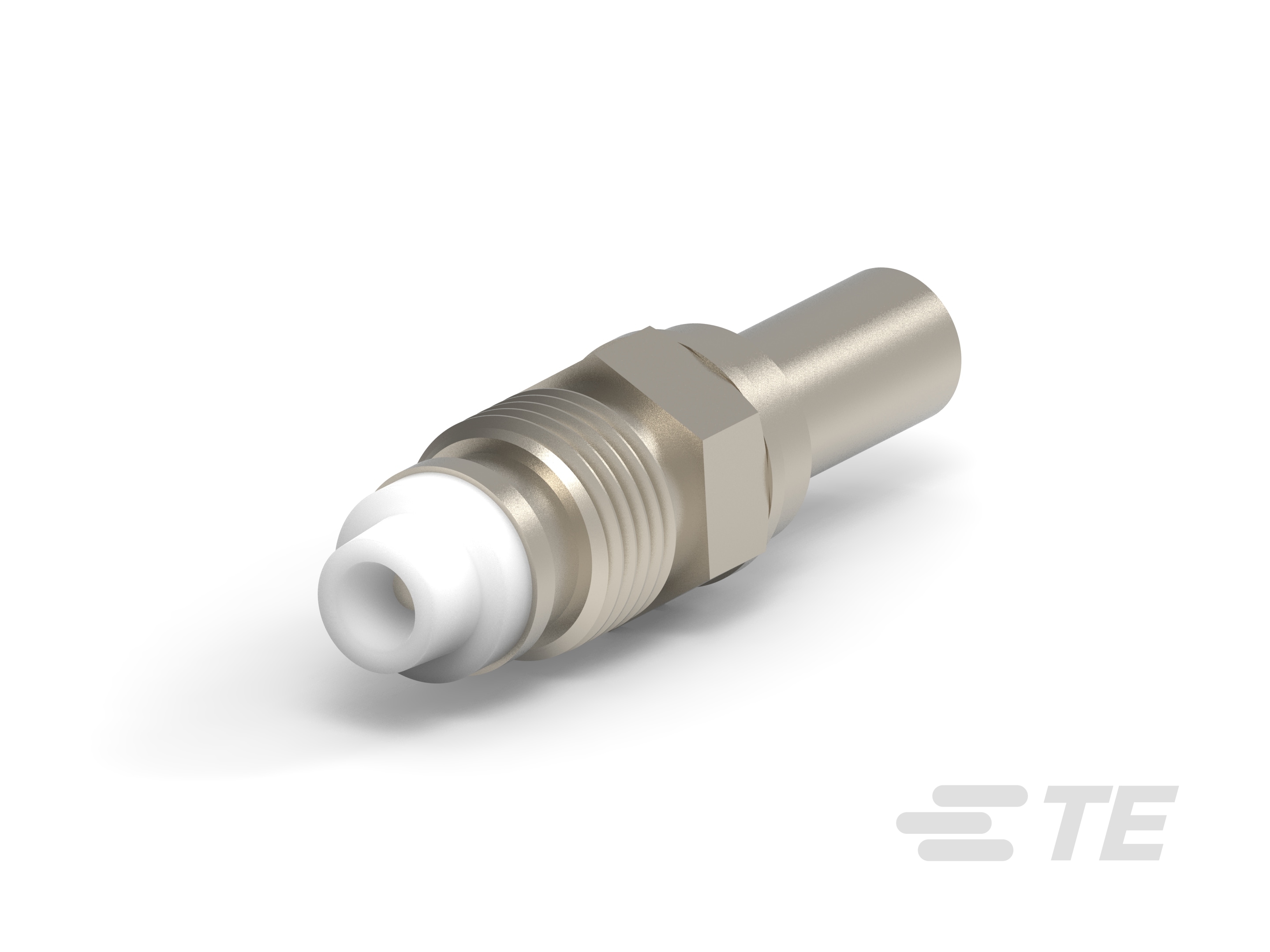

FME Connector, Jack, 50 ohm, Threaded, 2 GHz, Cable-to-Cable, 1 Position, Wire & Cable, -55 – 85 °C [-67 – 185 °F], Crimp, Straight, Brass, Nickel
1-1337551-0
FME Connector, Jack, 50 ohm, Threaded, 2 GHz, Cable-to-Cable, 1 Position, Wire & Cable, -55 – 85 °C [-67 – 185 °F], Crimp, Straight, Brass, Nickel
- TE 内部编号 1-1337551-0
- TE 内部产品描述 FME Str Jk Hex Nickel Pltd RG174A/U, 188
-
射频接口 : FME
-
射频连接器种类 : 插座
-
阻抗 (Ω): 50
-
与射频电缆类型兼容 : KX 22A, KX 3B, RG 174A, RG 188A, RG 316
-
射频连接器耦合机制 : 螺纹
文档
产品图纸
- FME STRAIGHT JACK CRIMP 50 OHM RG174A/U, 188A/U, 316/U, URM95, KX3B, KX22A ENG_CD_1337551_E.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-1337551-0_E.pdf 3D
- 下载查看 ENG_CVM_CVM_1-1337551-0_E.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-1337551-0_E.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-1337551-0_E.3d_stp.zip 英文版本
数据表/目录页
- 1307191 RF Coax Products Catalog ENG_CS_1307191_RF_Coax_Products_0724.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
射频接口 : FME
-
射频连接器种类 : 插座
-
与射频电缆类型兼容 : KX 22A, KX 3B, RG 174A, RG 188A, RG 316
-
连接器系统 : 缆到缆
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 1
-
同轴端子数 : 1
电气特征
-
阻抗 (Ω): 50
主体特性
-
电缆连接器方向 : 直式
-
主体材料 : 黄铜
-
主体电镀材料 : 镍
接触件特性
-
射频连接器中心端子电镀材料 : 金 (Au)
-
射频连接器中心端子材料 : 黄铜
端接特性
-
线缆端接方法 : 压接
机械附件
-
射频连接器耦合机制 : 螺纹
-
射频端子吸附方法 : 机械
-
制动器 : 不带
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -55 – 85 °C [ -67 – 185 °F ]
操作/应用
-
工作频率 (GHz): 2
包装特性
-
封装数量 : 50
-
封装方法 : Box
其他
-
连接螺母电镀材料 : 镍
-
耦合螺母基材 : 黄铜
-
电介质材料 : 聚甲醛树脂
