1-1326030-0

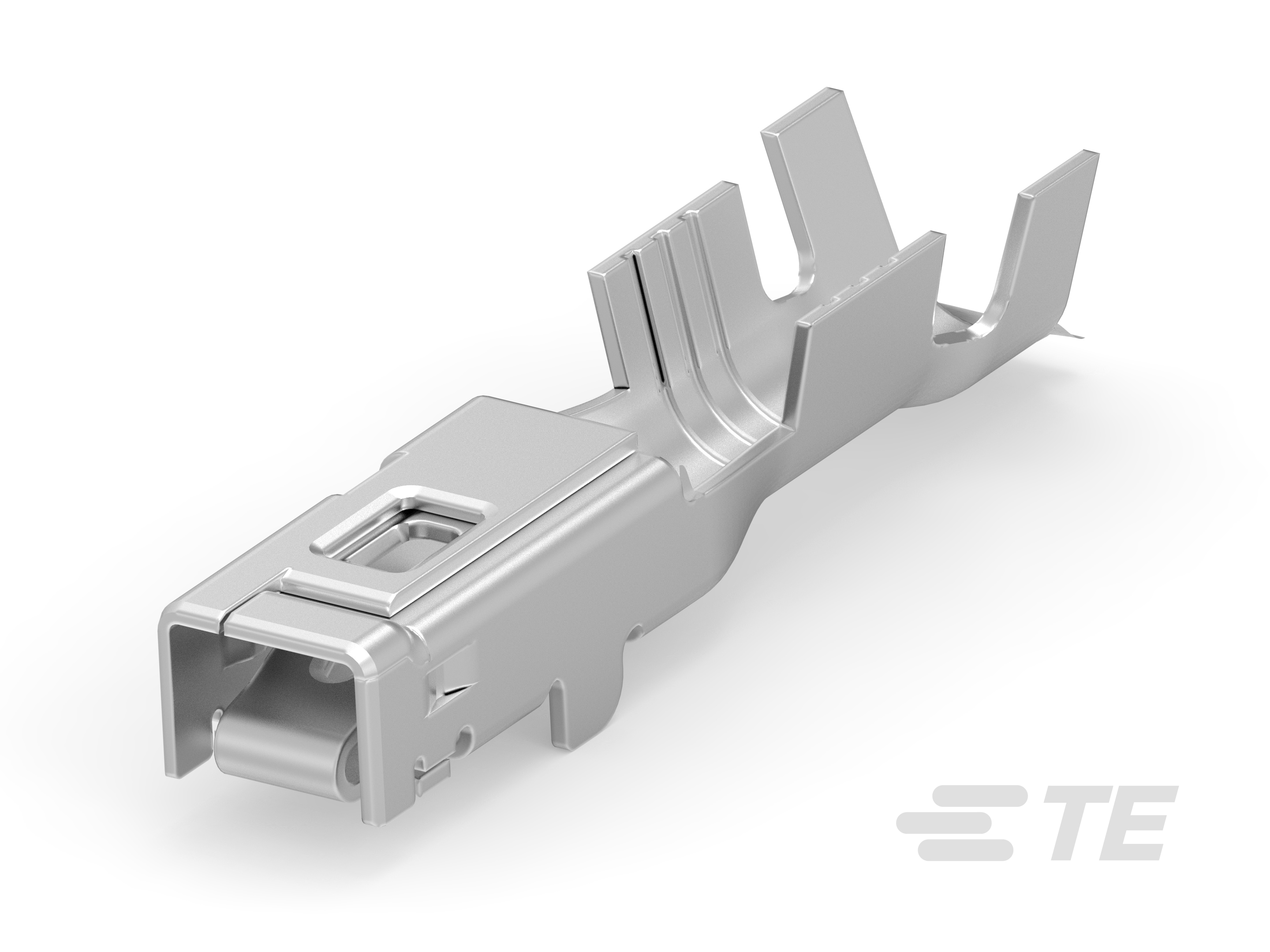

Receptacle Terminal, 22 – 10 AWG, .34 – 6 mm² Wire, 2.8 mm [.11 in] Tab Width, Tin (Sn), .8 mm [.031 in] Tab Thickness, 1.5/2.8 Connector System
1-1326030-0
Receptacle Terminal, 22 – 10 AWG, .34 – 6 mm² Wire, 2.8 mm [.11 in] Tab Width, Tin (Sn), .8 mm [.031 in] Tab Thickness, 1.5/2.8 Connector System
-
- AMP
- 1.5/2.8 连接器系统
- TE 内部编号 1-1326030-0
- TE 内部产品描述 2.8MM RECEPTACLE, UNSEALED, DU
-
端子类型 : 母端
-
线径 (AWG): 22 – 10
-
线径 (mm²): .34 – 6
-
对接公端宽度 : 2.8 mm [ .11 in ]
-
接触面电镀 : 锡 (Sn)
文档
产品图纸
- RECEPTACLE, 2.8mm, UNSEALED ENG_CD_1326030_H3.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_1-1326030-0_H1.pdf 英文版本
- 3D_CVM_CVM_1-1326030-0_L.pdf 3D
- 下载查看 ENG_CVM_CVM_1-1326030-0_L.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-1326030-0_L.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-1326030-0_L.3d_stp.zip 英文版本
- ENG_CVM_1-1326030-0_H1.3d_igs.zip 英文版本
- ENG_CVM_1-1326030-0_H1.3d_stp.zip 英文版本
- ENG_CVM_1-1326030-0_H1.2d_dxf.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-13013_F.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
主要锁定特性 : 无尖刃主体
-
可密封 : 否
结构特性
-
与线缆类型兼容 : 分离式导线
主体特性
-
端子密封类型 : 非密封
接触件特性
-
端子大小 : 2.8mm
-
压接类型 : F 型压接
-
端子类型 : 母端
-
对接公端宽度 : 2.8 mm [ .11 in ]
-
接触面电镀 : 锡 (Sn)
-
对接公端厚度 : .8 mm [ .031 in ]
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 导线
尺寸
-
兼容的绝缘直径范围 : 1.2 – 4.04 mm [ .047 – .161 in ]
-
线径 (AWG): 22 – 10
-
线径 (mm²): .34 – 6
-
公端长度 : 19.75 mm [ .78 in ]
操作/应用
-
与电线基础材料兼容 : 铜
其他
-
端子传导 : 25 – 40 A（正常功率）
