1-1318772-6

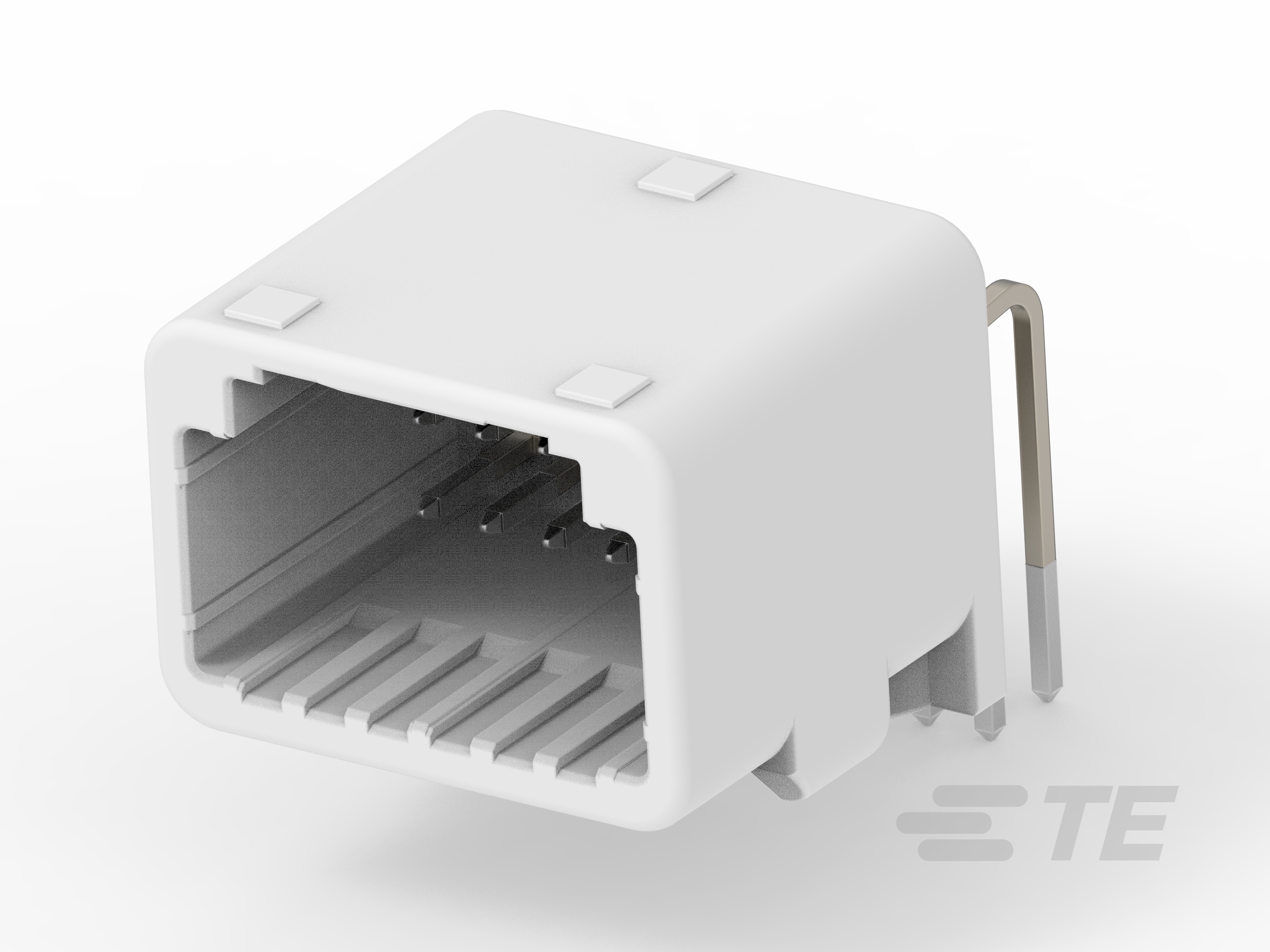

Horizontal, Wire-to-Board, 12 Position, 2 Rows, 2.2mm [.087in] Centerline, Tin (Sn), Printed Circuit Board, Signal, Natural, 0.64/025 Connector System

025 12POS CAP ASSY H SELECTIVE-TIN-1-1318772-6

1-1318772-6

Horizontal, Wire-to-Board, 12 Position, 2 Rows, 2.2mm [.087in] Centerline, Tin (Sn), Printed Circuit Board, Signal, Natural, 0.64/025 Connector System

    • AMP
    • .64/025 连接器系统

  • PCB 安装方向 : 水平

  • PCB 端接方法 : 通孔 - 焊接

  • 可密封 : 否

  • 连接器和端子端接到 : 印刷电路板

  • 电路应用 : Signal

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

使用说明书

产品变更通知

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器形状 : 矩形

  • 混合板端连接器 : 否

  • 可密封 : 否

  • 连接器和端子端接到 : 印刷电路板

结构特性

  • 节数 : 1

  • 信号位置数量 : 12

  • PCB 安装方向 : 水平

电气特征

  • 标称电压架构 (V): 12

  • 额定电压（最大值） (VDC): 12

  • 工作电压 (VDC): 12

主体特性

  • 主要产品颜色 : 土黄色

接触件特性

  • 对接公端厚度 : .64 mm [ .025 in ]

  • 对接公端宽度 : .64 mm [ .025 in ]

端接特性

  • PCB 端接方法 : 通孔 - 焊接

机械附件

  • 安装孔 : 带有

  • 接合固定类型 : 锁定接口

  • 面板安装特性 : 不带

尺寸

  • 连接器长度 : 24.47 mm [ .963 in ]

  • PCB 的外形高度 : 15.5 mm [ .61 in ]

  • PCB 厚度（建议） : 1.2 – 1.6 mm [ .047 – .063 in ]

  • 连接器宽度 : 18.6 mm [ .732 in ]

使用环境

  • 工作温度（最大值） (°C): 65, 70, 75, 80, 85, 90, 100, 105

  • 工作温度（最大值） (°F): 212

  • 工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]

操作/应用

  • 屏蔽 : 否

  • 电路应用 : Signal

包装特性

  • 封装数量 : 23
