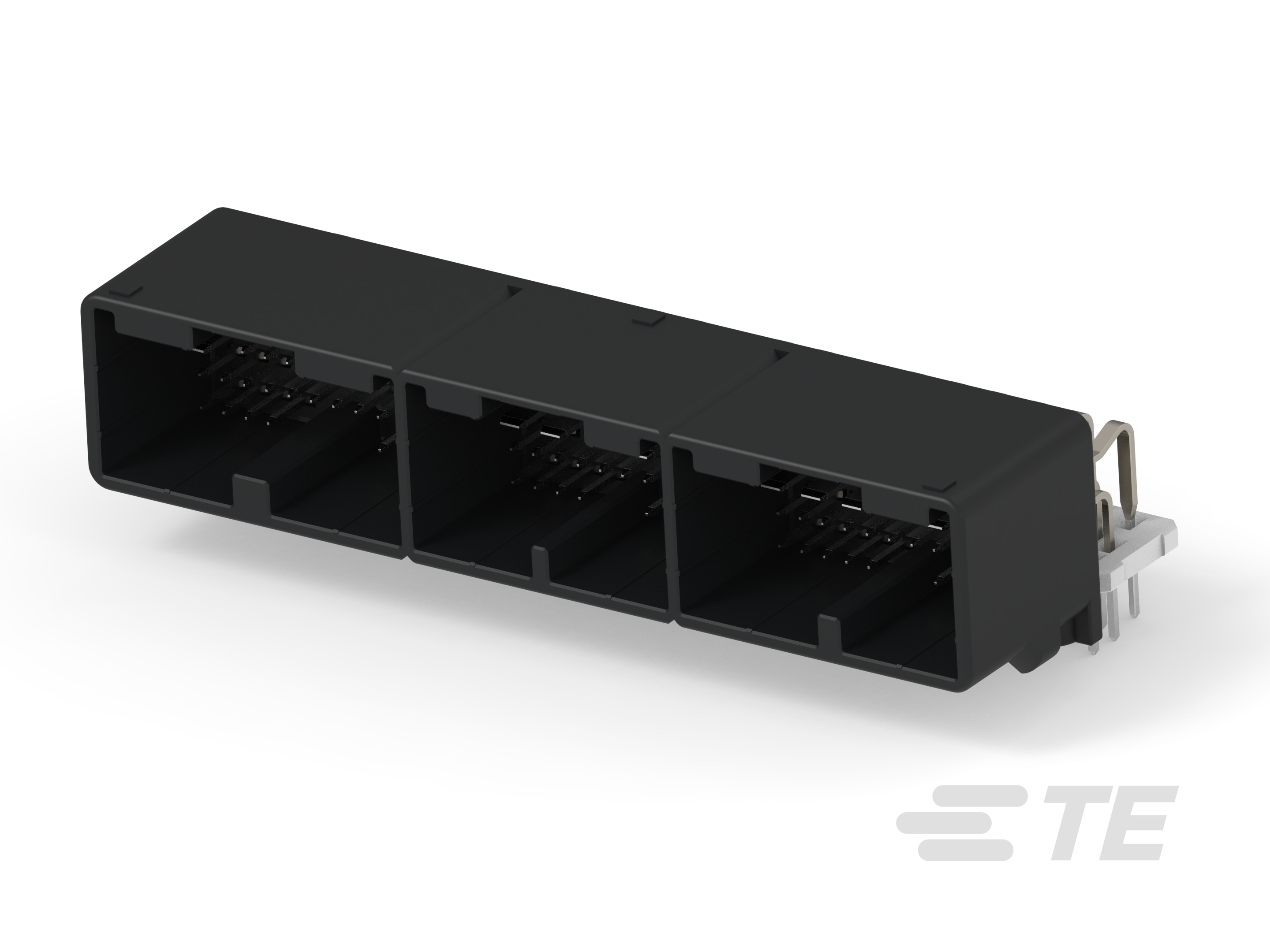

1-1318751-9
Horizontal, Wire-to-Board, 80 Position, 3 Rows, 2.2mm / 4mm [.086in / .157in] Centerline, Gold (Au) / Tin (Sn), 0.64/025 Connector System
1-1318751-9
Horizontal, Wire-to-Board, 80 Position, 3 Rows, 2.2mm / 4mm [.086in / .157in] Centerline, Gold (Au) / Tin (Sn), 0.64/025 Connector System
-
- AMP
- .64/025 连接器系统
- TE 内部编号 1-1318751-9
- TE 内部产品描述 025/090 80POS CAP ASSY H SELECTIVE-TIN
-
PCB 安装方向 : 水平
-
PCB 端接方法 : 通孔 - 焊接
-
可密封 : 否
-
中心线（间距） (mm): 2.2 | 4
-
中心线（间距） (in): .086 | .157
-
连接器系统 : 线到板
文档
产品图纸
- 025/090 SERIES 80POSITION CAP ASSEMBLY ENG_CD_1-1318751-2_A1.pdf 英文版本
- 025/090 SERIES 80POSITION CAP ASSEMBLY ENG_CD_1318751_A5.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-1318751-9_J.pdf 3D
- 下载查看 ENG_CVM_CVM_1-1318751-9_J.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-1318751-9_J.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-1318751-9_J.3d_stp.zip 英文版本
产品规格
- 应用规格 JPN_SS_114-5250_C1.tif 日语
- JPN_SS_114-5250_C1.pdf 日语
- 产品规格 JPN_SS_108-5667_D4.tif 日语
- JPN_SS_108-5667_D4.pdf 日语
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器产品类型 : 连接器组件
-
接头类型 : 全部带罩
-
混合板端连接器 : 是
-
可密封 : 否
-
连接器系统 : 线到板
-
连接器和端子端接到 : 印刷电路板
结构特性
-
PCB 安装方向 : 水平
-
位数 : 80
-
行数 : 3
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
端子类型 : 插针
-
端子接触部电镀材料 : 金 (Au) | 锡 (Sn)
端接特性
-
PCB 端接方法 : 通孔 - 焊接
机械附件
-
PCB 安装固定 : 不带
-
PCB 安装对准 : 带有
-
接合对准 : 带有
-
连接器安装类型 : 板安装
壳体特性
-
中心线（间距） (mm): 2.2 | 4
-
中心线（间距） (in): .086 | .157
使用环境
-
工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]
行业标准
-
UL 阻燃性等级 : 否
包装特性
-
封装方法 : Tube
