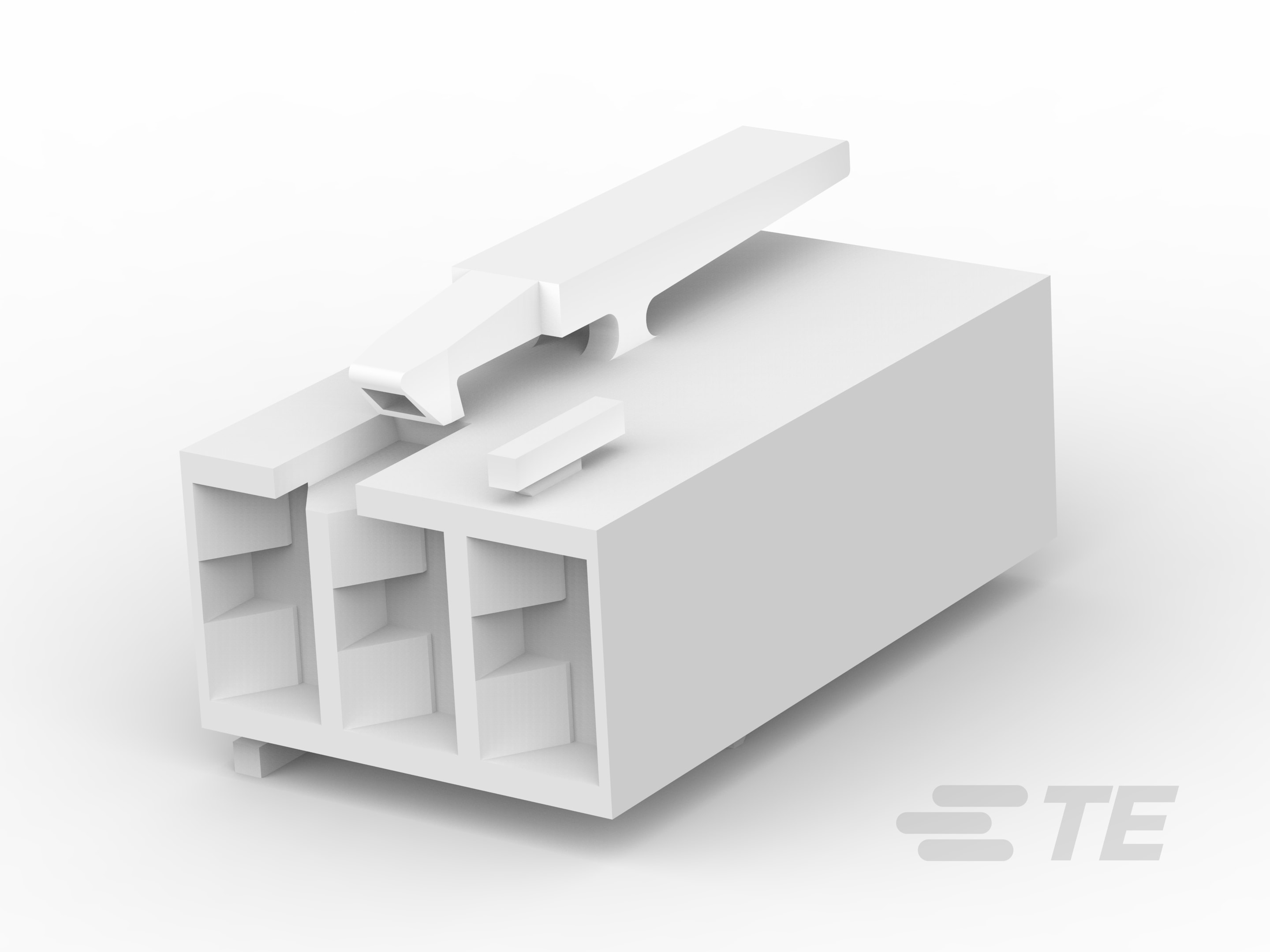

1-1241961-8
3 Position, Receptacle, Housing, Wire-to-Board, 5 mm [.197 in] Centerline, 1 Row, 250 VAC, Wire & Cable, Power & Signal, RAST 5 IDC Connectors
1-1241961-8
3 Position, Receptacle, Housing, Wire-to-Board, 5 mm [.197 in] Centerline, 1 Row, 250 VAC, Wire & Cable, Power & Signal, RAST 5 IDC Connectors
-
- RAST
- RAST 5 IDC 连接器
- TE 内部编号 1-1241961-8
- TE 内部产品描述 STD TIM HOUSING MKII 3POS
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 母端
-
连接器系统 : 线到板
-
位数 : 3
-
中心线（间距） : 5 mm [ .197 in ]
文档
产品图纸
- STANDARD TIMER HSG. RAST 5 MARK II Standard Timer Gehaeuse RAST 5 Mark II ENG_CD_1241961_E17.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-1241961-8_C.pdf 3D
- 下载查看 ENG_CVM_CVM_1-1241961-8_C.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-1241961-8_C.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-1241961-8_C.3d_stp.zip 英文版本
数据表/目录页
- RAST Connector System Catalog ENG_CS_1-1773727-3_RAST_Connector_System_0216.pdf 英文版本
产品规格
- 产品规格 GER_SS_108-18049_A1.pdf 德语
机构认证
- VDE 证书 ENG_AAD_VDE_CERT_40018128_C1_C-2.pdf 英文版本
- UL 报告 ENG_AAD_UL_CERT_E28476_19881102_C1_11.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 母端
-
连接器系统 : 线到板
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 3
-
行数 : 1
电气特征
-
工作电压 (VAC): 250
主体特性
-
主要产品颜色 : 土黄色
接触件特性
-
端子类型 : 插座
机械附件
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
中心线（间距） : 5 mm [ .197 in ]
-
外壳材料 : PA 6 GF
尺寸
-
连接器高度 : 25 mm [ .984 in ]
-
连接器宽度 (mm): 13.9
-
行间距 : 5 mm [ .197 in ]
使用环境
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
操作/应用
-
无卤素 : 否
-
电路应用 : 电源和信号
识别标记
-
电路识别特性 : 不带
行业标准
-
与机构/标准产品兼容 : UL
包装特性
-
封装数量 : 200
-
封装方法 : Carton
