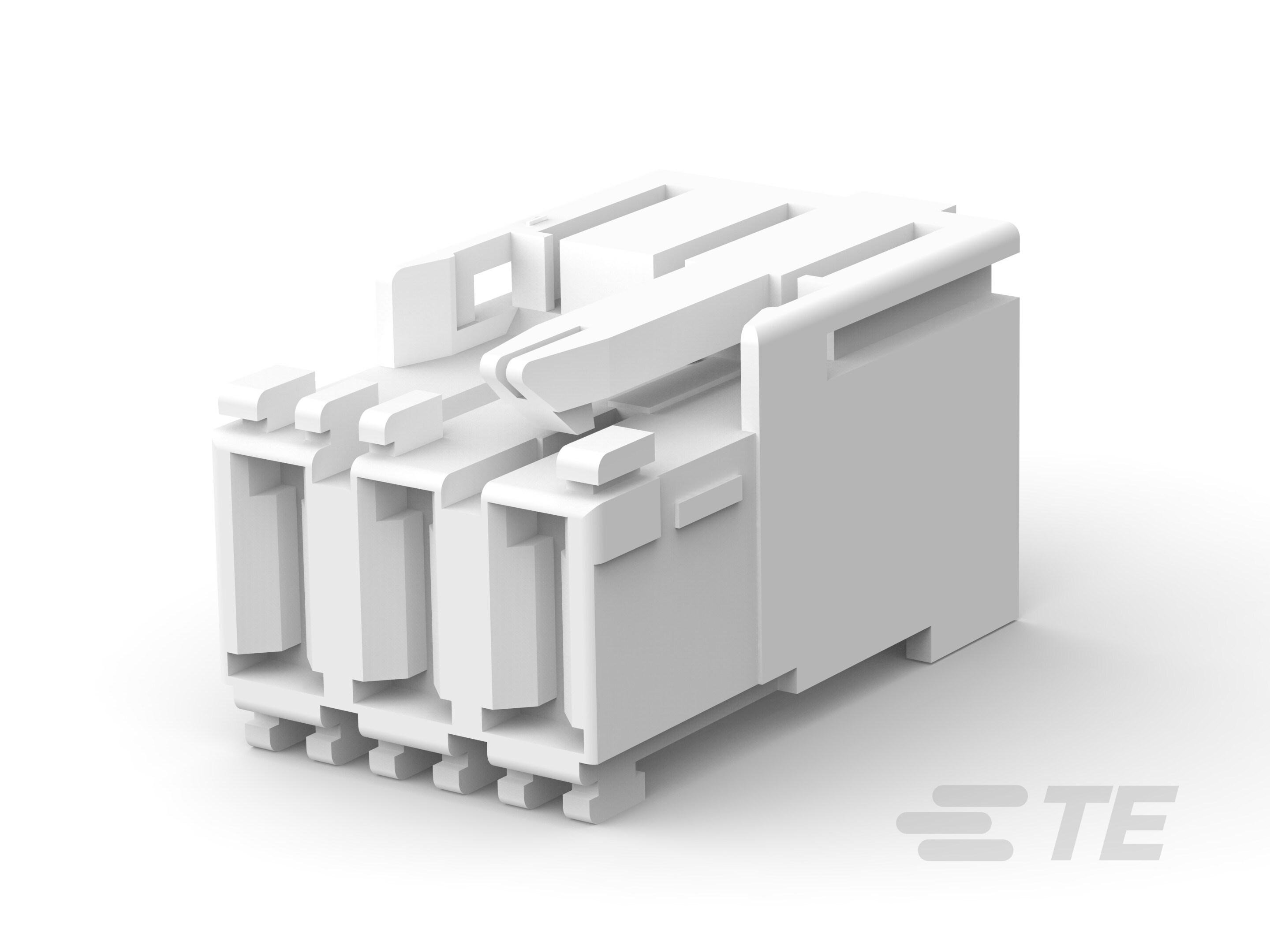

1-1241170-3

MULTIFIT MK2ST-ST3P

MULTIFIT MK2ST-ST3P-1-1241170-3

1-1241170-3

MULTIFIT MK2ST-ST3P

  • TE 内部编号 1-1241170-3
  • TE 内部产品描述 MULTIFIT MK2ST-ST3P

  • 连接器产品类型 : 连接器组件

  • 接合对准 : 带有

  • 接合对准类型 : 极化

  • 接合固定类型 : 插销锁

  • 连接器和壳体类型 : 母端

查看所有特性

文档

CAD 文件

数据表/目录页

产品规格

机构认证

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 与分离式电线类型兼容 : 绞线

  • 连接器产品类型 : 连接器组件

  • 连接器和壳体类型 : 母端

  • 连接器系统 : 线到板

  • 可密封 : 否

  • 连接器和端子端接到 : 电线和电缆

结构特性

  • 端子预装 : Yes

  • 腔数 : 3

  • 位数 : 3

  • 行数 : 1

电气特征

  • 工作电压 (VAC): 250

  • 工作电压 (VDC): 250

主体特性

  • 主要产品颜色 : 土黄色

接触件特性

  • 端子布局 : 直插式

  • 端子接触部电镀材料 : 锡 (Sn)

  • 壳体内的端子定位力 : 带有

  • 端子额定电流（最大值） (A): 10

  • 端子类型 : 母端

  • 导线端子端接区域电镀材料 : 银

端接特性

  • 线缆端接方法 : 绝缘刺破 (IDC)

机械附件

  • 接合对准 : 带有

  • 接合对准类型 : 极化

  • 接合固定类型 : 插销锁

  • 接合固定 : 带有

  • 连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

  • 中心线（间距） : 5 mm [ .197 in ]

  • 外壳材料 : PA 6.6

尺寸

  • 连接器长度 : 14.95 mm [ .58 in ]

  • 连接器高度 : 12 mm [ .47 in ]

  • 连接器宽度 : 25.7 mm [ 1.01 in ]

  • 线径 (AWG): 22 – 17

  • 线径 (mm²): .32 – 1.04

操作/应用

  • 屏蔽 : 否

  • 电路应用 : 电源

行业标准

  • 与已批准的标准产品兼容 : UL E28476

  • UL 等级 : 获得认可

  • 与机构/标准产品兼容 : UL | VDE

  • UL 阻燃性等级 : UL 94V-2

包装特性

  • 封装数量 : 3136

  • 封装方法 : Tray | 盒和托盘
