产品
AST43LP 压力传感器  1
  • 压力传感器类型 非易燃压力变送器
  • 压力类型 测量仪
  • 压力端口/接头 1/2 MNPT
  • 电气连接 10 英尺导管
  • 压力传感器电源电压 10 – 28
  • 端口材料 316L
  • 压力 .068
  • 工作温度范围 -40 – 80
  • 耐压范围 2X,最小值
  • 压力范围 0 – 1 psi
  • 输出/跨度 .5 – 4.5 V
  • 压力精度 ±0.25% FSO
  • 选项 已增加耐受压力
AST44LP 压力传感器  1
  • 压力传感器类型 本质安全型压力变送器
  • 压力类型 测量仪
  • 压力端口/接头 1/2 MNPT
  • 电气连接 6 英尺导管
  • 压力传感器电源电压 10 – 28
  • 端口材料 316L
  • 压力 .068
  • 工作温度范围 -40 – 80
  • 耐压范围 2X,最小值
  • 压力范围 0 – 1 psi
  • 输出/跨度 .5 – 4.5 V
  • 压力精度 ±0.25% FSO
  • 选项 25 英尺电缆
故事

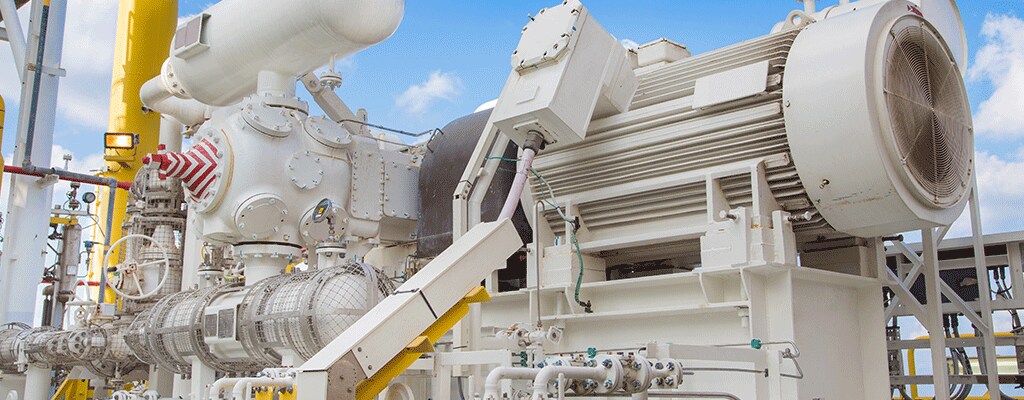

蒸汽回收装置的润滑部位

应用

双向压力传感器

TE 提供适合各种应用的低压双向压力传感器。

压力传感器采用 316L 不锈钢制造,可制成本质安全型或非易燃型传感器。 双向测量范围常用于需要监测正压和负压的低压应用。闭环蒸汽回收装置 (VRU) 等系统随环境温度变化可产生负压。标准型号末尾的选项代码 "421" 定义双向范围。随着远程监控对辐射控制和 SCADA 系统使用需要的增加,测量低压废气的压力已成为高价值低成本的选择。蒸汽回收装置 (VRU) 监测并回收蒸汽,如石油应用中的甲烷。传感器监测槽中蒸汽的正压以及回收过程中的吸力。

常压

压力测量
标称 PSI 范围

测量代码

(选项代码 421)

± 70 毫巴 ~ ±1.015 PSI 00070M
± 150 毫巴 ~ ±2.176 PSI 00150M
± 350 毫巴 ~ ±5.076 PSI 00350M
± 1050 毫巴 ~ ±15.23 PSI 01050M

示例

以压力测量值 ± 70 毫巴以及输出信号 4-20mA 为例,变送器的输出信号将如下所示:

输出 压力
4 mA -70 毫巴
12 mA 0 毫巴
20 mA +70 毫巴

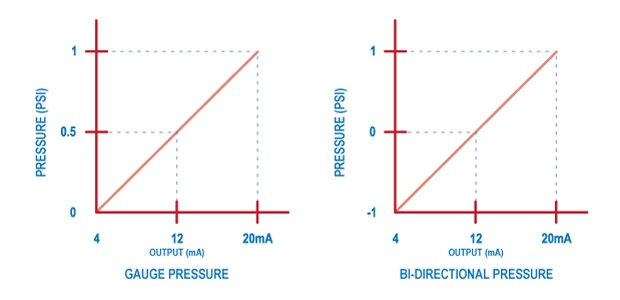

表压与双向校准
示例比较了针对 0 至 1 PSI 压力范围和 -1 至 1 PSI 压力范围校准的 4-20 mA 输出信号。
蒸汽回收装置的润滑部位

应用

双向压力传感器

TE 提供适合各种应用的低压双向压力传感器。

压力传感器采用 316L 不锈钢制造,可制成本质安全型或非易燃型传感器。 双向测量范围常用于需要监测正压和负压的低压应用。闭环蒸汽回收装置 (VRU) 等系统随环境温度变化可产生负压。标准型号末尾的选项代码 "421" 定义双向范围。随着远程监控对辐射控制和 SCADA 系统使用需要的增加,测量低压废气的压力已成为高价值低成本的选择。蒸汽回收装置 (VRU) 监测并回收蒸汽,如石油应用中的甲烷。传感器监测槽中蒸汽的正压以及回收过程中的吸力。

常压

压力测量
标称 PSI 范围

测量代码

(选项代码 421)

± 70 毫巴 ~ ±1.015 PSI 00070M
± 150 毫巴 ~ ±2.176 PSI 00150M
± 350 毫巴 ~ ±5.076 PSI 00350M
± 1050 毫巴 ~ ±15.23 PSI 01050M

示例

以压力测量值 ± 70 毫巴以及输出信号 4-20mA 为例,变送器的输出信号将如下所示:

输出 压力
4 mA -70 毫巴
12 mA 0 毫巴
20 mA +70 毫巴
表压与双向校准
示例比较了针对 0 至 1 PSI 压力范围和 -1 至 1 PSI 压力范围校准的 4-20 mA 输出信号。
