随着技术的发展，EMI 屏蔽变得越来越重要。 EMI 屏蔽作为工程设计的关键组成部分，应在从 PCB 布局到外壳的所有设计层面加以考虑。工程师在每个设计阶段都面临着一系列屏蔽选项来满足他们的需求。

电子设备中的多个电路和元件会发射不同强度的电磁场（可以传导或产生辐射），从而产生潜在干扰，降低或影响性能。电路的设计通常应使其不会增加干扰或受到干扰。随着对小型化的需求不断上升，设计工程师通常会创建紧凑型电路，这些电路不产生 EMI 和 RFI，并且在被内部和外部 EMI 和 RFI 干扰源包围的情况下依然能够正常工作。因此，对于一些设计人员来说，在设计过程的不同阶段执行 EMI/RFI 测量和软件仿真，在宽频范围内测量 EMI 和 RFI 辐射至关重要。未能通过电磁兼容性 (EMC) 一致性测试可能会在时间和金钱上付出代价。设计人员经常花费宝贵的时间重新设计电路布局，并且在重新设计过程中不进行适当的测试和测量，这可能会导致另一次 EMC 测试失败。

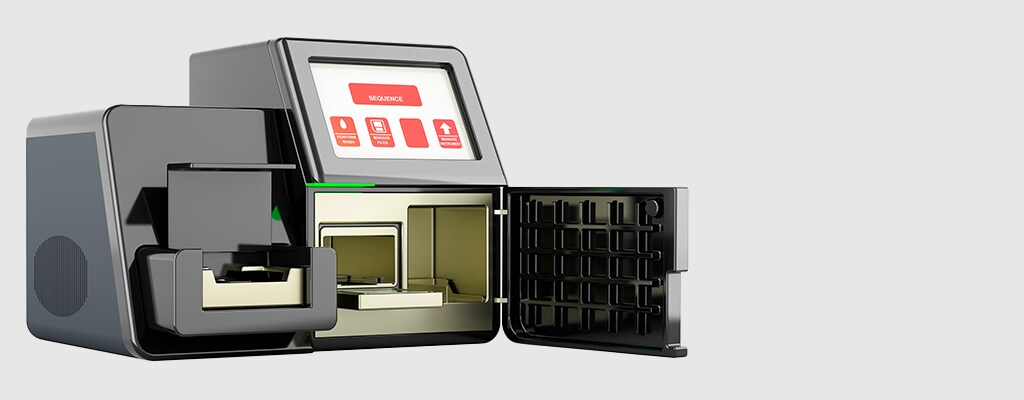

有许多类型的 EMI 屏蔽产品都能够保护所有关键元件，提高性能、可靠性并增加对于医疗专业人员的价值。顺应当前医疗行业的趋势和需求，TE Connectivity 的 EMI 屏蔽技术将使您的设计能够优化性能与合规性。
