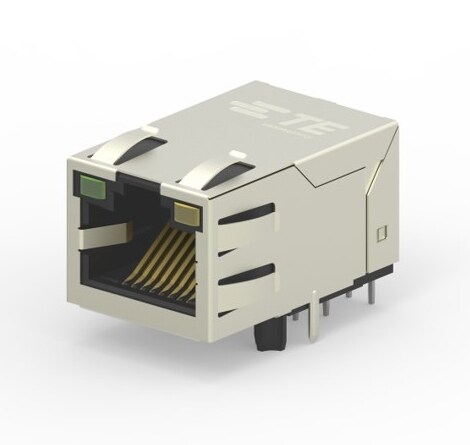

特色产品: 具有集成磁体和支持 PoE 的以太网插孔

具有工业插孔的远程供电和增强型 EMI 集成解决方案

面向工业以太网应用的高度集成连接 PCB 解决方案。使用 3 线扼流圈可提高 EMI 性能,并允许通过以太网电缆远程为外围设备供电。新插孔符合 IEEE 802.3at (PoE+) 标准,支持每个端口高达 25.5W 的功率。

February 11, 2019

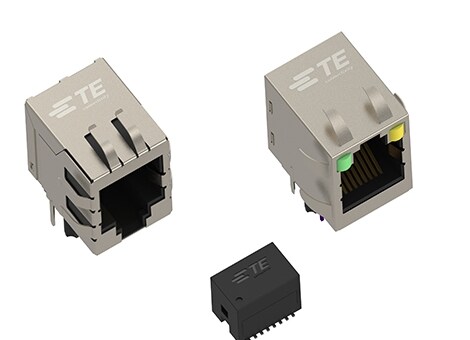

德国达姆斯塔特 - 2019 年 2 月 11 日 - 全球连接和传感器企业 TE Connectivity (TE) 推出一系列全新的以太网插孔,具有集成磁体并支持以太网供电 (PoE),专为工业应用而设计,可帮助简化 PCB 设计工作,简化整个系统中的外围设备供电

TE 新以太网插孔的产品经理 Ruud van den Brink 表示:“我们全新以太网插孔中的集成磁体消除了在电路板电路模拟部件上进行布局的需要,同时仍可满足系统传输要求。”“由于它们符合 IEEE 802.3at (PoE+) 标准,因此这些插孔可用于为每个端口上的设备供电,最高可达 25.5W。我们相信我们为工业市场提供了一种非常有趣的产品。”

以太网插孔采用阻燃 (UL94-V0) 液晶塑料 (LCP) 制成,可承受高温,这意味着它们可以与其他组件一起采用 260°C 的回流焊接,从而简化组装并降低整体成本。使用三线扼流圈可防止线圈饱和,并最大限度地减少电源和信号之间的干扰。

在端子上使用厚镀金层(在 50 微英寸的镍上镀 30 微英寸)可提供更好的防腐蚀保护,减少在严苛环境中使用插孔时随时间推移出现端子问题的风险。这些插孔的工作温度范围宽,从零下 40 摄氏度到 85 摄氏度不等,适用于非常广泛的工业应用。
