30-313-12-EC-10-915

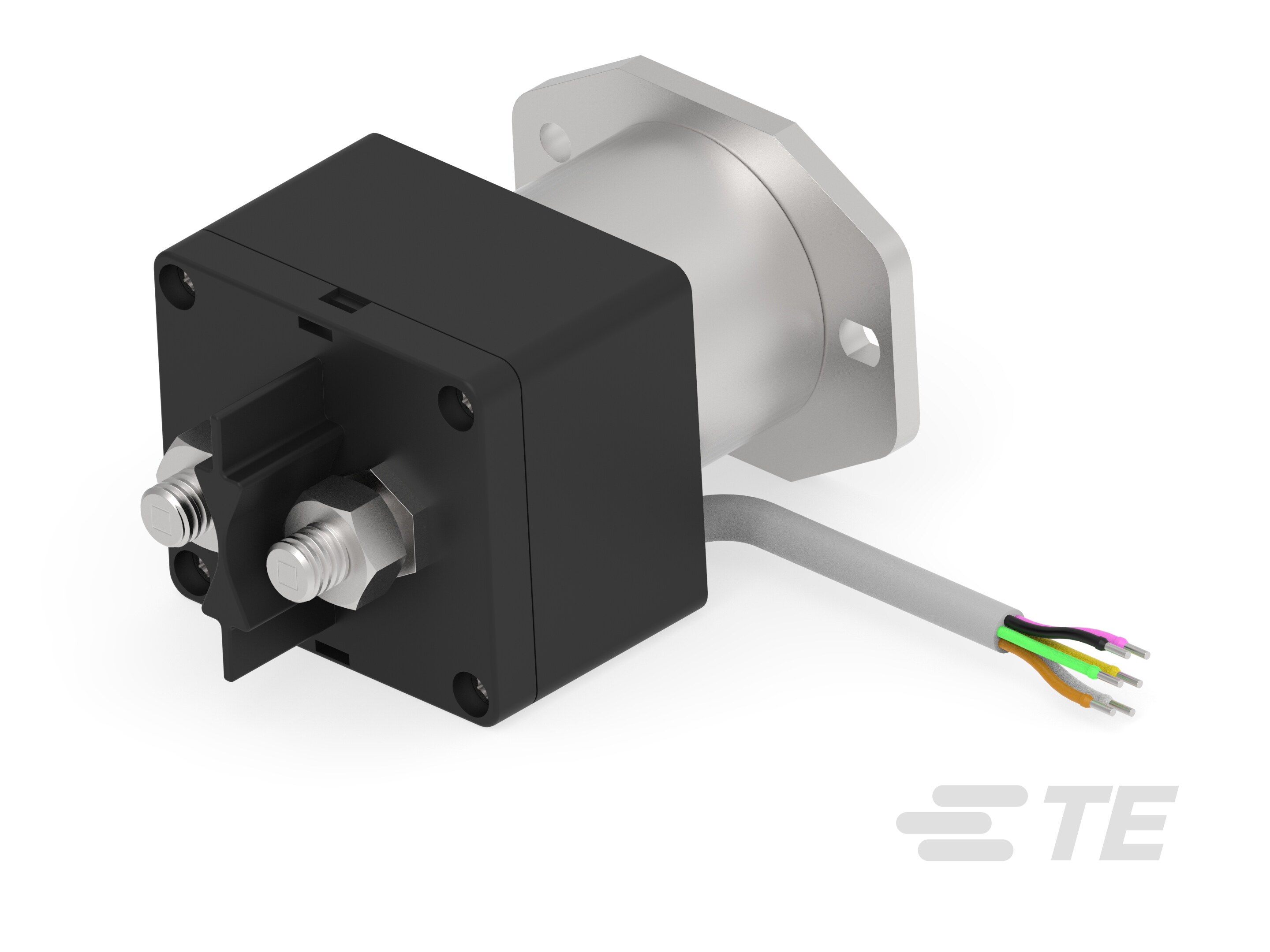

Intelligent Power Relay, DC, Bistable, 2 Coils, Latching, 1 Form X SPST-NO-DM, 300 A Contact Rating, 18 – 32 VDC Coil Voltage, 24 VDC Contact Voltage
30-313-12-EC-10-915
Intelligent Power Relay, DC, Bistable, 2 Coils, Latching, 1 Form X SPST-NO-DM, 300 A Contact Rating, 18 – 32 VDC Coil Voltage, 24 VDC Contact Voltage
- TE 内部编号 K1158916
- TE 内部产品描述 Relay 30-313-12-EC-10-915
-
继电器和接触器类型 : 智能功率继电器
-
电流类型 : DC
-
线圈励磁系统 : 双稳态，2 个线圈，闭锁
-
端子排列方式 : 1 Form X SPST-NO-DM
-
触点额定电流 (A): 300
文档
产品图纸
- Bistab. 300A-Relais mit Steuerelektronik GER_CD_30-313-12-EC-10-915_0.pdf 德语
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_K1158916_1.pdf 3D
- 下载查看 ENG_CVM_CVM_K1158916_1.3d_stp.zip 英文版本
- ENG_CVM_CVM_K1158916_1.3d_igs.zip 英文版本
- ENG_CVM_CVM_K1158916_1.2d_dxf.zip 英文版本
数据表/目录页
- KISSLING ELECTRONIC CONTROLLED BI-STABLE POWER RELAY Series 30-BI-EC - 200A, 300A ENG_DS_K1166716_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
继电器和接触器类型 : 智能功率继电器
结构特性
-
端子排列方式 : 1 Form X SPST-NO-DM
电气特征
-
触点额定电流 (A): 300
-
线圈电压额定值 (VDC): 18 – 32
-
端子电压额定值 (VDC): 24
主体特性
-
外壳类型 : 环境密封
机械附件
-
产品安装特性类型 : 带安装槽的法兰
尺寸
-
产品高度 : 110 mm [ 4.33 in ]
-
产品长度 : 78 mm [ 3.07 in ]
-
产品宽度 : 60 mm [ 2.36 in ]
操作/应用
-
电流类型 : DC
-
线圈励磁系统 : 双稳态，2 个线圈，闭锁
其他
-
端子电流类 (A): >200 – ≤500
