该产品目前暂无库存。如需了解库存或其它产品信息，请与我们联系。

ES9291-000

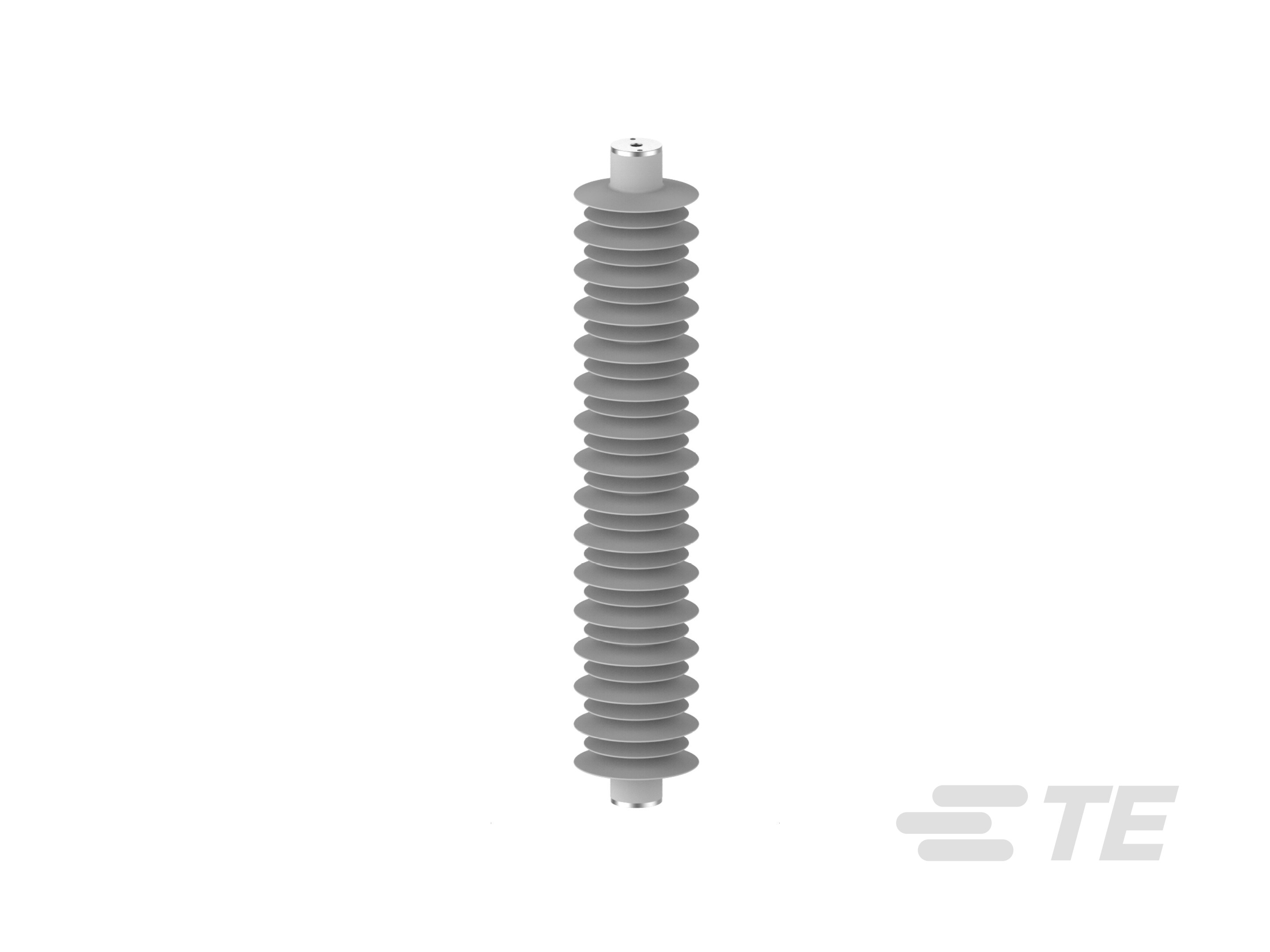

Station, 1096 mm Height, 65 kA Short Circuit Current, Class SL, 3872 mm Creepage, 1.6 C Qrs, Lightning Arresters & Surge Arresters

PBA3120L5E1M8-145-ES9291-000

ES9291-000

Station, 1096 mm Height, 65 kA Short Circuit Current, Class SL, 3872 mm Creepage, 1.6 C Qrs, Lightning Arresters & Surge Arresters

  • TE 内部编号 ES9291-000
  • TE 内部产品描述 PBA3120L5E1M8-145

  • 电源元件应用类型 : 站

  • 产品供货情况 : 全球

  • 悬臂强度 - SSL (kN): 1

  • 产品高度 (mm): 1096

  • 残留电压（标称电流） (kV): 303

查看所有特性
更多 更少

文档

产品图纸

数据表/目录页

产品变更通知

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 指定类别 : SL

电气特征

  • 放电电流（标称） (kA): 10

  • 脉冲电压 1.2/50µs（正极） (kV): 663

  • 急剧升降的残留电压 – 1/20μs (10kA) (kV): 318.1

  • 电源元件电压等级 : 高电压

  • 残留电压（标称电流） (kV): 303

  • 短路电流 (kA): 65

  • 连续工作电压 (Uc) (kV): 96

  • Qrs (C): 1.6

  • 额定电压 (Ur) (kV): 120

主体特性

  • 主要产品颜色 : 灰色

机械附件

  • 悬臂强度 - SSL (kN): 1

尺寸

  • 产品重量 (kg): 18.5

  • 产品高度 (mm): 1096

  • 漏电距离 (mm): 3872

使用环境

  • 工业频率耐压（湿式） (kV): 350

操作/应用

  • 电源元件应用类型 : 站

产品供货情况

  • 产品供货情况 : 全球
