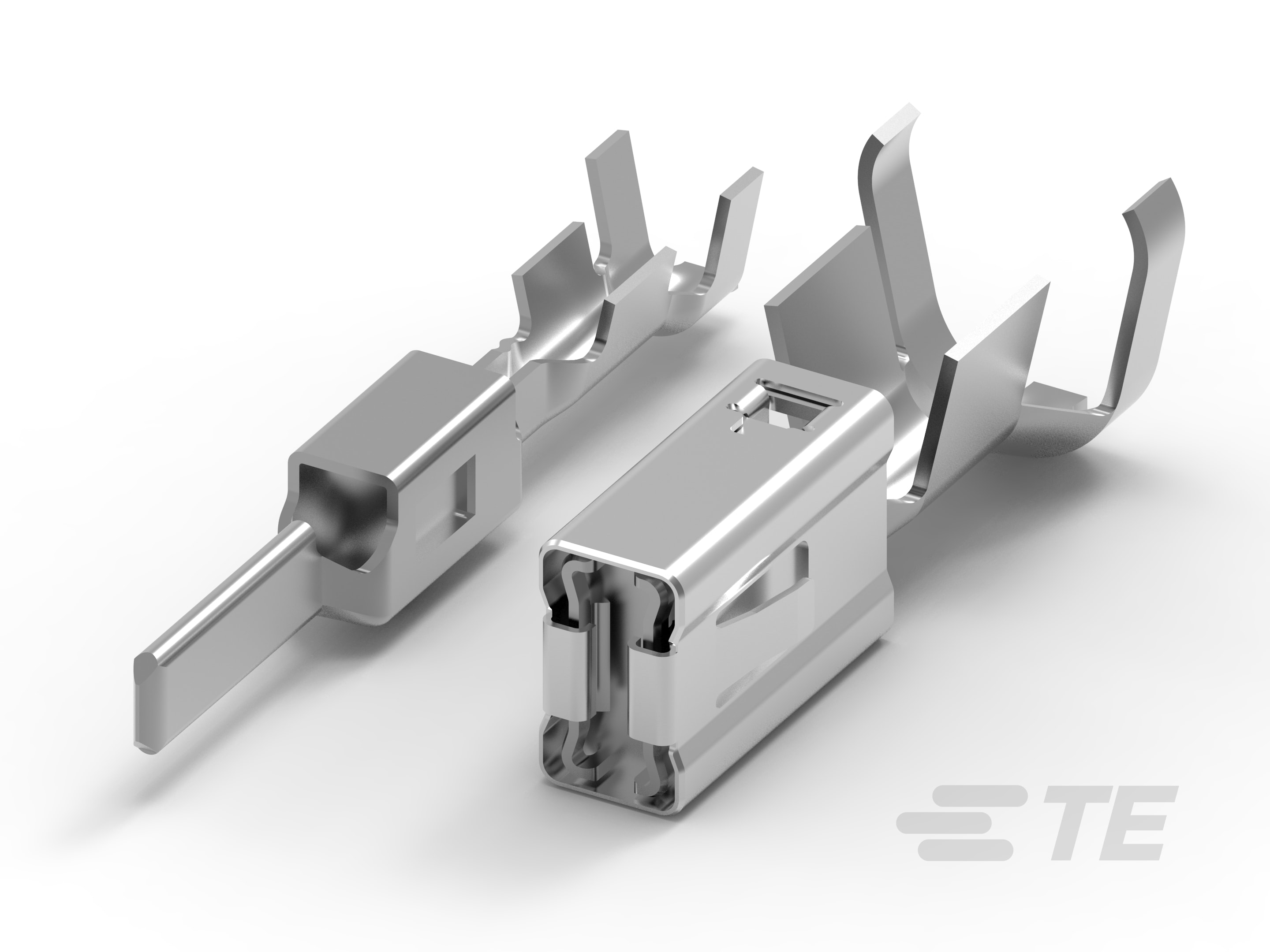

AMP MCP，母端和公端

AMP MCP，母端和公端-CAT-AM705-T273
更多 更少

产品特性

  • 端子类型 : 公端, 母端

  • 线径 (AWG): 7 – 5, 9 – 7, 10, 11, 11 – 9, 12, 12 – 11, 12 – 9, 13 – 11, 14 – 12, 14 – 11, 15 – 13, 16 – 14, 17 – 14, 17, 17 – 13, 17 – 15, 18 – 13, 20 – 17, 20 – 18, 22 – 18, 22, 24 – 22, 24 – 20

  • 线径 (mm²): .2 – .5, .2 – .35, .22 – .35, .3, .3 – .85, .5 – .85, .5 – 1, 1 – 1.5, 1 – 2.5, 1 – 2, 1.25 – 2, 1.5, 1.5 – 2.5, 2.5 – 4, 3 – 6, 3, 3 – 4, 4 – 6, 4, 6, 6 – 10, 10 – 16

  • 对接公端宽度 (mm): 1.5, 2.8, 4.8, 5.8, 6.3, 6.35, 9.5

  • 对接公端宽度 (in): .059, .06, .11, .189, .228, .248, .374

  • 接触面电镀 : 金 (Au), 银 (Ag), 锡 (Sn)

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 插座种类  180°

  • 主要锁定特性  无尖刃主体, 锁定枪

  • 可密封  否, 是

主体特性

  • 端子密封类型  单线密封 (SWS), 非密封

接触件特性

  • 端子制造  冲压成形

  • 端子大小  1.5K, 2.8K, 2.8mm, 4.8mm, 6.3mm, 9.5mm

  • 典型额定电流 (A) 8, 11, 12, 13, 14, 15, 17, 19, 20, 22, 23, 24, 25, 26, 27, 28, 30, 34, 36, 37, 40, 65, 78, 100

  • 压接类型  F 型压接

  • 导线端子端接区域电镀材料  金, 银, 锡

  • 端子类型  公端, 母端

  • 对接公端宽度 (mm) 1.5, 2.8, 4.8, 5.8, 6.3, 6.35, 9.5

  • 对接公端宽度 (in) .059, .06, .11, .189, .228, .248, .374

  • 接触面电镀  金 (Au), 银 (Ag), 锡 (Sn)

  • 对接公端厚度 (mm) .6, .8, 1.2

  • 对接公端厚度 (in) .024, .03, .031, .047

端接特性

  • 线缆端接方法  压接

  • 产品端接到  导线

尺寸

  • 兼容的绝缘直径范围 (mm) 1.1 – 1.4, 1.15 – 1.6, 1.2 – 2.3, 1.2 – 2.1, 1.3 – 2.1, 1.4 – 2.4, 1.4 – 2.7, 1.4 – 2.1, 1.6, 1.9 – 2.4, 1.9 – 3, 2.2 – 3, 2.2 – 2.4, 2.2 – 3.7, 2.7 – 3.7, 3 – 3.8, 3.3 – 4.1, 3.4, 3.4 – 4.4, 3.4 – 4.3, 3.4 – 3.7, 4 – 5.2, 4.6 – 6.6, 4.6 – 6.4, 7.1 – 7.7

  • 兼容的绝缘直径范围 (in) .043 – .055, .045 – .063, .047 – .082, .047 – .091, .051 – .082, .051 – .083, .055 – .083, .055 – .094, .055 – .106, .055 – .082, .062, .074 – .118, .074 – .094, .075 – .118, .086 – .118, .086 – .145, .086 – .094, .087 – .118, .106 – .146, .106 – .145, .117 – .148, .13 – .16, .132 – .168, .132 – .172, .134, .134 – .169, .156 – .203, .18 – .25, .277 – .301

  • 兼容的绝缘直径范围 (mm) 1.1 – 1.4, 1.15 – 1.6, 1.2 – 2.3, 1.2 – 2.1, 1.3 – 2.1, 1.4 – 2.4, 1.4 – 2.7, 1.4 – 2.1, 1.6, 1.9 – 2.4, 1.9 – 3, 2.2 – 3, 2.2 – 2.4, 2.2 – 3.7, 2.7 – 3.7, 3 – 3.8, 3.3 – 4.1, 3.4, 3.4 – 4.4, 3.4 – 4.3, 3.4 – 3.7, 4 – 5.2, 4.6 – 6.6, 4.6 – 6.4, 7.1 – 7.7

  • 线径 (AWG) 7 – 5, 9 – 7, 10, 11, 11 – 9, 12, 12 – 11, 12 – 9, 13 – 11, 14 – 12, 14 – 11, 15 – 13, 16 – 14, 17 – 14, 17, 17 – 13, 17 – 15, 18 – 13, 20 – 17, 20 – 18, 22 – 18, 22, 24 – 22, 24 – 20

  • 线径 (mm²) .2 – .5, .2 – .35, .22 – .35, .3, .3 – .85, .5 – .85, .5 – 1, 1 – 1.5, 1 – 2.5, 1 – 2, 1.25 – 2, 1.5, 1.5 – 2.5, 2.5 – 4, 3 – 6, 3, 3 – 4, 4 – 6, 4, 6, 6 – 10, 10 – 16

  • 线径查找 (mm²) .2, .22, .25, .3, .35, .4, .5, .6, .75, .8, 1, 1.25, 1.29, 1.5, 2, 2.5, 3, 3.5, 4, 5, 6, 8, 10, 12, 16

  • 线径查找 (AWG) 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 5, 6, 7, 8, 9

  • 公端长度 (mm) 19.05, 19.8, 19.95, 20.2, 20.95, 21, 22.6, 25, 38.2

  • 公端长度 (in) .75, .77, .78, .79, .8, .82, .83, .89, .98, 1.5

使用环境

  • 绝缘选项  非绝缘

  • 工作温度（最大值） (°C) 70, 75, 80, 125, 130, 140, 150, 180

  • 工作温度（最大值） (°F) 158, 167, 176, 212, 266, 284, 302, 338, 356

  • 工组温度范围 (°C) -40 – 130, -40 – 180, -40 – 140, -40 – 80, -40 – 150

  • 工组温度范围 (°F) -40 – 302, -40 – 176, -40 – 356, -40 – 284, -40 – 266

操作/应用

  • 与电线基础材料兼容  铜

  • 符合自动化指南  是的，DIN 72036 会根据版本自动保护线束，2024 年 6 月, 是的，KOMAX 电气连接自动元件插入指南，5.0 版（2018 年 3 月）

行业标准

  • 与机构/标准产品兼容  IEC 664/664A (DIN VDE 0110), LV214, OEM 厂商

包装特性

  • 封装方法  Box, Carton, Reel, 包装

  • 封装数量  500, 600, 1500, 1700, 1800, 2000, 2500, 2700, 3000, 3300, 3500, 4000, 4500, 6000, 7000, 7500, 8000, 10000

其他

  • 客户首选端子  否, 是

  • 端子传导  0 – 24 A（低功率）, 25 – 40 A（正常功率）, 41 – 100 A（高功率）

参考编号

  • TE 内部编号 CAT-AM705-T273
