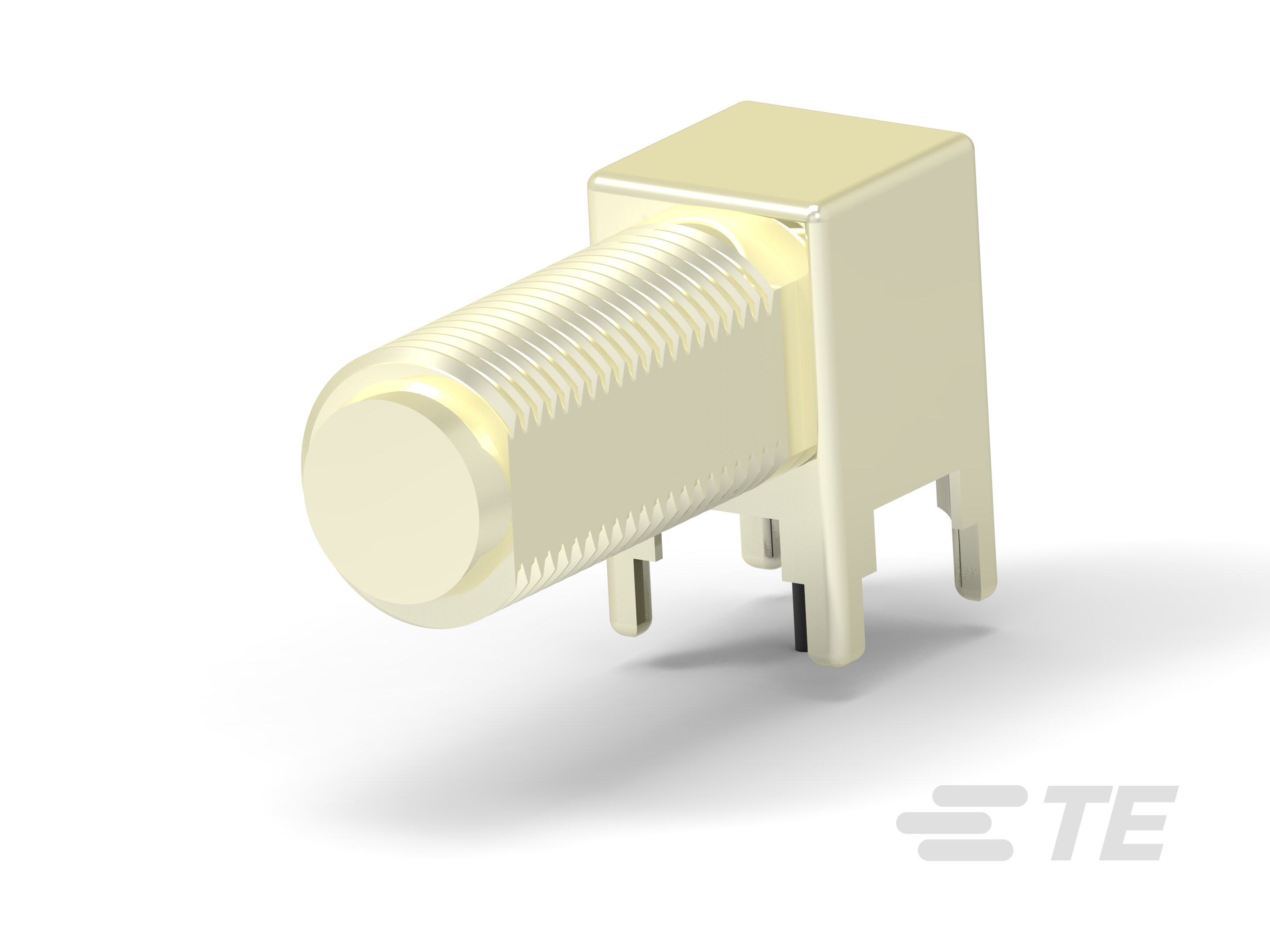

F Type Connector: Elbow Jack PCB (Jack), Right Angle

请查看产品文档或联系我们以了解最新的机构审批信息。

• 射频接口  F Type

• 射频连接器种类  插座

• 连接器系统  线到面板, 线到面板, 缆到板

• 可密封  否

• 连接器和端子端接到  印刷电路板

• PCB 安装方向  直角

• 位数  1

• 同轴端子数  1

• 阻抗 (Ω) 75

• 主体材料  锌合金

• 主体材料表面涂层  电镀

• 主体电镀材料  镍

• 主体底板材料  铜

• 射频连接器中心端子电镀材料  锡

• 射频连接器中心端子材料  磷青铜

• 射频连接器中心端子底板材料  铜

• PCB 端接方法  表面贴装, 通孔 - 焊接

• 端接柱体和尾部长度 (mm) 2.9, 6.7

• 端接柱体和尾部长度 (in) .114, .263

• 射频连接器耦合机制  螺纹

• 连接器安装类型  板安装

• 射频端子吸附方法  机械

• 制动器  不带

• PCB 的外形高度 (mm) 11, 13.1

• PCB 的外形高度 (in) .433, .515

• 工作温度范围  -55 – 85 °C [ -67 – 185 °F ]

• 工作频率 (GHz) 2

• 封装数量  1, 100

• 封装方法  Box, Tray

• 电介质材料  TPX
