BEWC110NN00000220000

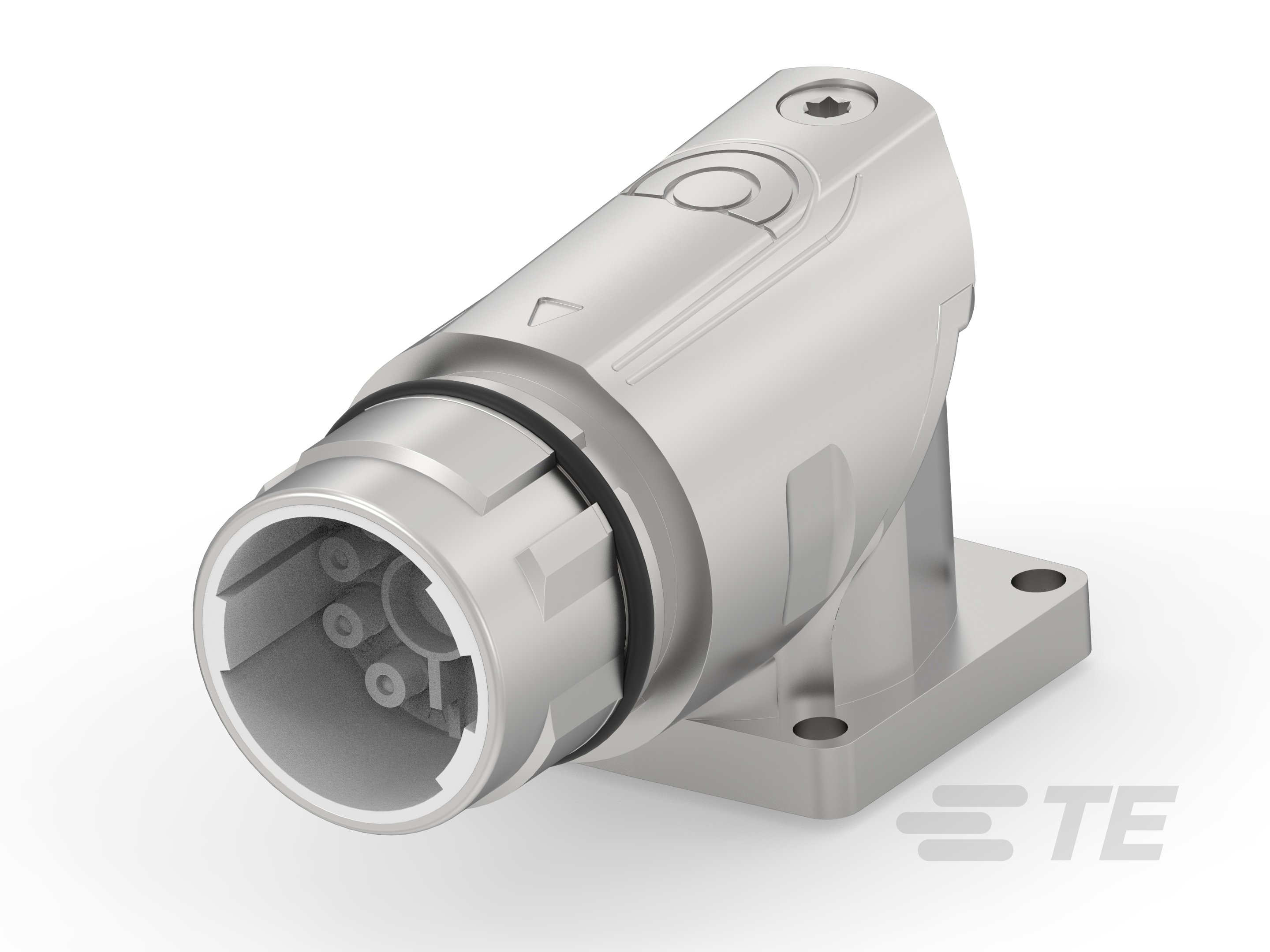

8 Position Circular Power Connector, Connector Assembly, 250 VDC / 630 VDC, Cable-to-Panel, Receptacle, Pin, Metal-Shell, Zinc Diecast
BEWC110NN00000220000
8 Position Circular Power Connector, Connector Assembly, 250 VDC / 630 VDC, Cable-to-Panel, Receptacle, Pin, Metal-Shell, Zinc Diecast
- TE 内部编号 BFC110N00000220000
- TE 内部产品描述 923 RECEPTACLE, ANGLED
-
位数 : 8
-
连接器产品类型 : 连接器组件
-
工作电压 (VDC): 250, 630
-
连接器系统 : 线到面板
-
可密封 : 否
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_BFC110N00000220000_A.pdf 3D
- 下载查看 ENG_CVM_CVM_BFC110N00000220000_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_BFC110N00000220000_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_BFC110N00000220000_A.3d_stp.zip 英文版本
数据表/目录页
- BFC110N00000220000 ENG_DS_BFC110N00000220000_A.pdf 英文版本
- 923 Winkeleinbaudose IG3 Flansch 28x28, 8-polig BEWC110NN0000220000 DE-EN GER_DS_Y6-C202-000-000_1.pdf 德语
- fuer Datenblaetter, die online konfigurierbar sind GER_DS_Konfigurator_1.pdf 德语
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
连接器产品类型 : 连接器组件
-
连接器系统 : 线到面板
-
可密封 : 否
-
连接器和壳体类型 : 母端
-
圆形连接器外壳类型 : 金属外壳
结构特性
-
位数 : 8
-
电源位置数量 : 4
-
信号位置数量 : 4
电气特征
-
工作电压 (VDC): 250, 630
-
工作电压 (VAC): 250, 630
接触件特性
-
端子类型 : 插针
-
端子保护 : 带有
壳体特性
-
外壳材料 : 锌冲模压铸
-
圆形连接器壳体尺寸 : 23
使用环境
-
工组温度范围 : -20 – 130 °C [ -4 – 266 °F ]
操作/应用
-
屏蔽 : 是
行业标准
-
UL 阻燃性等级 : UL 94V-0
