FN2524-32-07-C1111

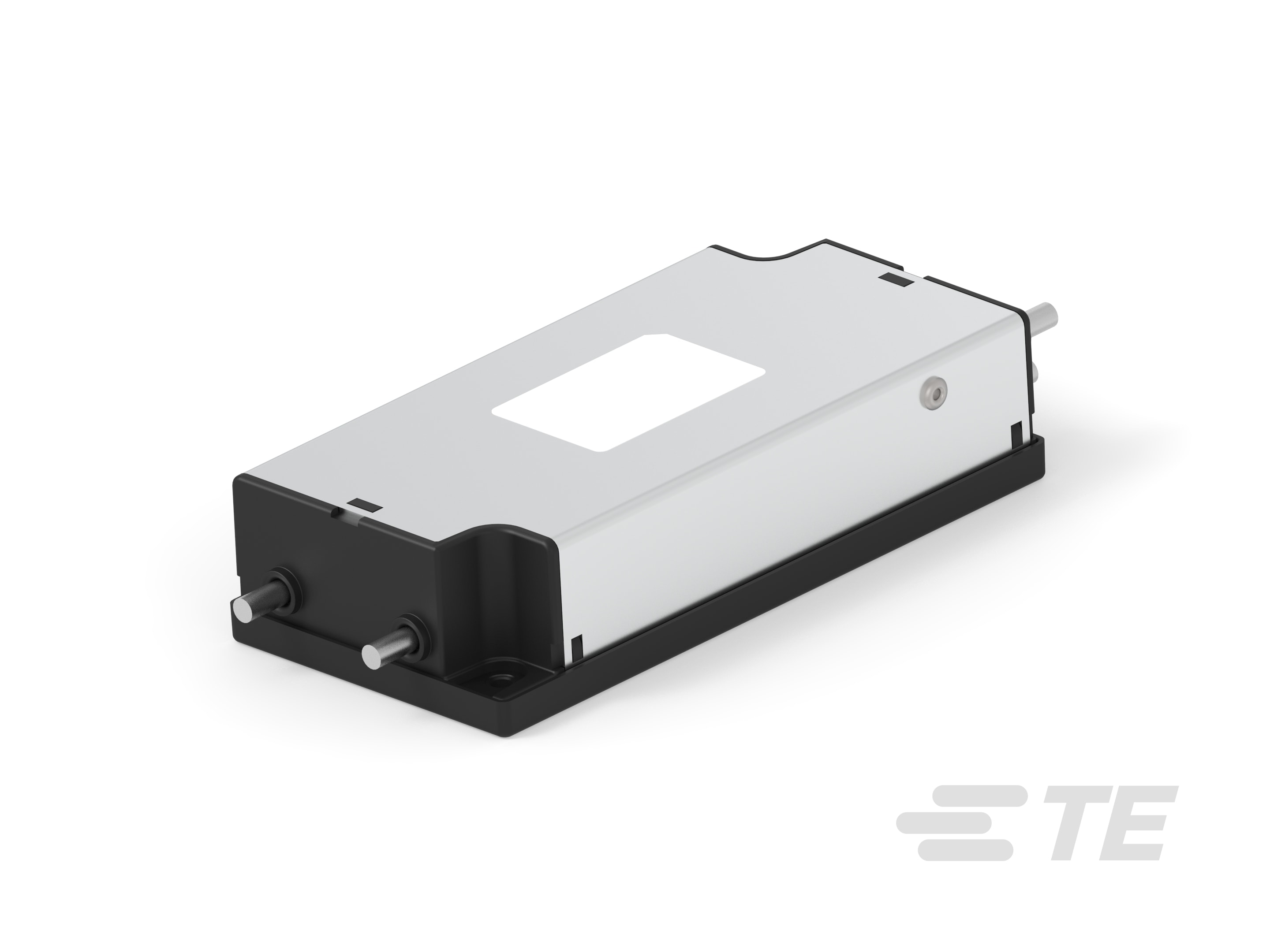

32 A Single Phase Filter, Litz Wire Input, Litz Wire Output, 277 VAC, Schaffner FN2524, Single Phase Filters
FN2524-32-07-C1111
32 A Single Phase Filter, Litz Wire Input, Litz Wire Output, 277 VAC, Schaffner FN2524, Single Phase Filters
-
- Schaffner
- Schaffner FN2524
- TE 内部编号 823085-SF
- TE 内部产品描述 FN2524-32-07-C1111
- 所有 FN2520 (25)
-
额定电流 (A): 32
-
输入端接类型 : 利兹线
-
输出端接类型 : 利兹线
-
漏泄电流（最大值）（120VAC，60Hz） (mA): .43
-
漏泄电流（最大值）（250VAC，50Hz） (mA): .82
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_823085-SF_D.pdf 3D
- 下载查看 ENG_CVM_CVM_823085-SF_D.3d_stp.zip 英文版本
- ENG_CVM_CVM_823085-SF_D.2d_dxf.zip 英文版本
- ENG_CVM_CVM_823085-SF_D.3d_igs.zip 英文版本
数据表/目录页
- Very High Performance Single-Phase Filters FN2520 ENG_DS_FN2520_A1.pdf 英文版本
机构认证
- UKCA_FN25xx_FN26xx ENG_AAD_1069836_UKCA_FN25xx_FN26xx_B.pdf 英文版本
- CE 符合性声明 ENG_AAD_1069835_CE_FN25xx_FN26xx_B.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
滤波要求 : 未滤波
-
输入端接类型 : 利兹线
-
输出端接类型 : 利兹线
电气特征
-
过压类别 : II
-
额定电流 (A): 32
-
漏泄电流（最大值）（120VAC，60Hz） (mA): .43
-
漏泄电流（最大值）（250VAC，50Hz） (mA): .82
-
工作电压 (VAC): 277
主体特性
-
产品重量 : 482 g [ 17 oz ]
机械附件
-
产品安装类型 : 机箱安装
尺寸
-
产品高度 : 35 mm [ 1.37 in ]
-
产品长度 : 149.4 mm [ 5.88 in ]
-
产品宽度 : 73 mm [ 2.87 in ]
使用环境
-
工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]
操作/应用
-
冷却方法 : 自然对流
行业标准
-
污染度 : PD2
-
UL 阻燃性等级 : UL 94V-0
-
IP 等级 : IP00
