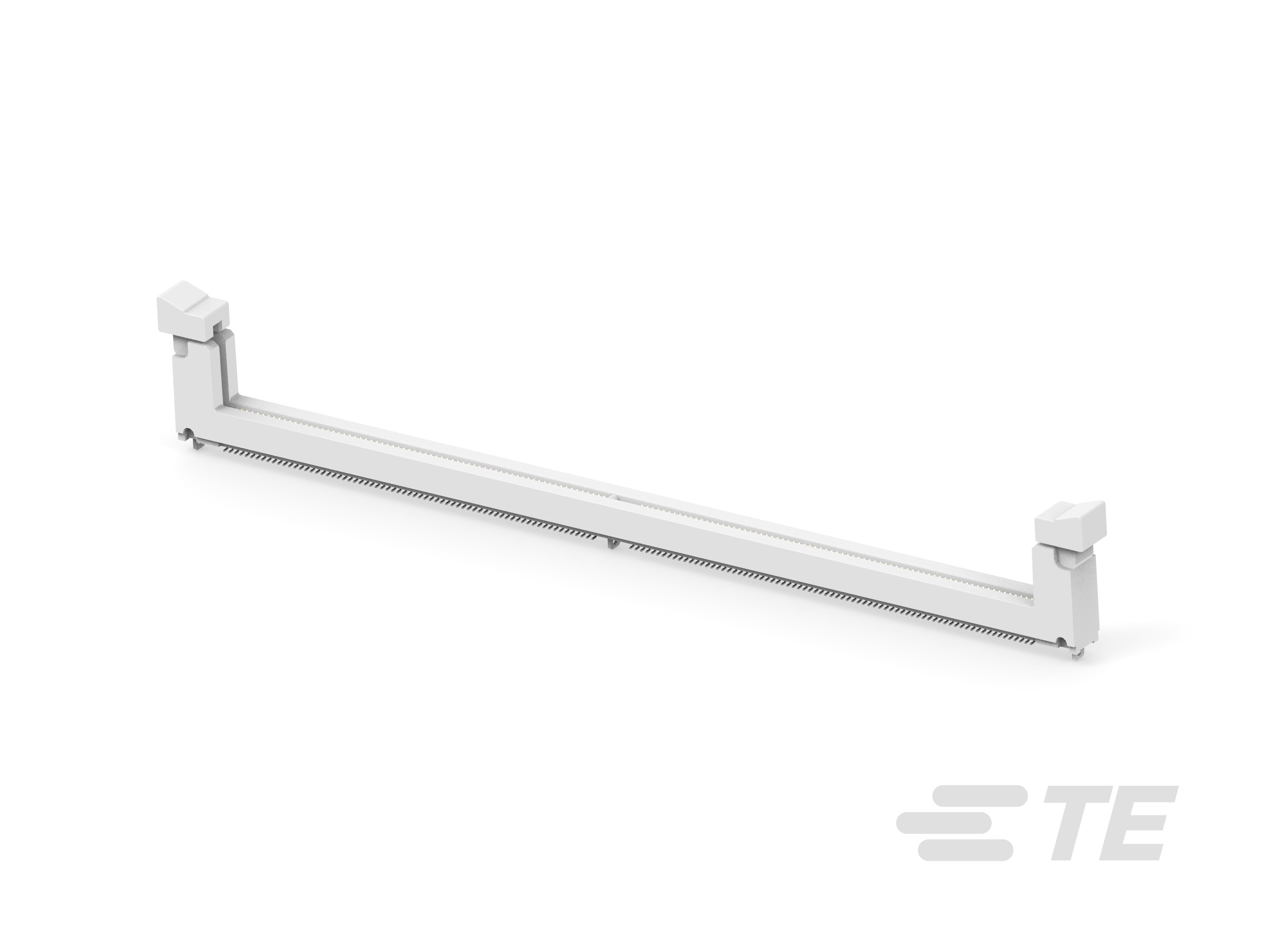

8-2355632-1
Double Data Rate (DDR) 5, Board-to-Component, 288 Position, Surface Mount, Vertical Module Orientation, .85 mm [.033 in] Centerline, DIMM Sockets
8-2355632-1
Double Data Rate (DDR) 5, Board-to-Component, 288 Position, Surface Mount, Vertical Module Orientation, .85 mm [.033 in] Centerline, DIMM Sockets
- TE 内部编号 8-2355632-1
- TE 内部产品描述 DDR5 DIMM NATURAL HSG AND NATURAL LATCH
-
DRAM 类型 : 双倍数据速率 (DDR) 5
-
连接器系统 : 板到部件
-
位数 : 288
-
PCB 端接方法 : 表面贴装
-
模块方向 : 垂直
文档
产品图纸
- Dimensional Drawing SOCKET ASSEMBLY DDR5 DIMM, SMT TYPE 0.85MM PITCH, 288 POSITION ENG_CD_2355626_A2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_8-2355632-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_8-2355632-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_8-2355632-1_A.3d_stp.zip 英文版本
- ENG_CVM_CVM_8-2355632-1_A.3d_igs.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-115044_A1.pdf 英文版本
- 合格检测报告 ENG_SS_501-115156_A.pdf 英文版本
- 测试规范 ENG_SS_108-115141_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器和端子端接到 : 印刷电路板
-
DRAM 类型 : 双倍数据速率 (DDR) 5
-
连接器系统 : 板到部件
结构特性
-
行数 : 2
-
托架数 : 2
-
钥匙数 : 1
-
位数 : 288
-
模块方向 : 垂直
电气特征
-
DRAM 电压 (V): 1.1
主体特性
-
弹射器材料 : 高温热塑塑料
-
弹射器位置 : 两端
-
模块钥匙类型 : DRAM
-
弹射器材料颜色 : 土黄色
-
连接器外形 : 标准
-
PCB 保持特性材料 : 不锈钢
-
插销材料 : 高温尼龙
-
插销颜色 : 土黄色
-
弹射器类型 : 旋转
接触件特性
-
PCB 端子端接区域电镀材料 : 锡
-
端子基材 : 铜合金
-
内存插槽类型 : 内存卡
-
端子接触部电镀材料 : 金 (Au)
-
PCB 端子端接区域电镀材料厚度 : 3 µm [ 120 µin ]
-
端子接合区域电镀材料厚度 : .76 µm [ 30 µin ]
-
插座种类 : DIMM
-
端子底板材料 : 锡
-
端子额定电流（最大值） (A): 1.5
端接特性
-
端接柱体和尾部长度 : .89 mm [ .035 in ]
-
插入种类 : 直接插针
-
PCB 端接方法 : 表面贴装
机械附件
-
PCB 安装对准类型 : 无
-
接合对准 : 带有
-
接合对准类型 : 1 键
-
PCB 安装固定类型 : 公端
-
安装角度 : 垂直
-
PCB 安装固定 : 带有
-
连接器安装类型 : 板安装
壳体特性
-
外壳材料 : 高温尼龙
-
壳体颜色 : 土黄色
-
中心线（间距） : .85 mm [ .033 in ]
尺寸
-
PCB 的外形高度 : 21.3 mm [ .083 in ]
-
行间距 : 3 mm [ .118 in ]
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 : 高速数据
行业标准
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装数量 : 640
-
封装方法 : 盒和托盘
