请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

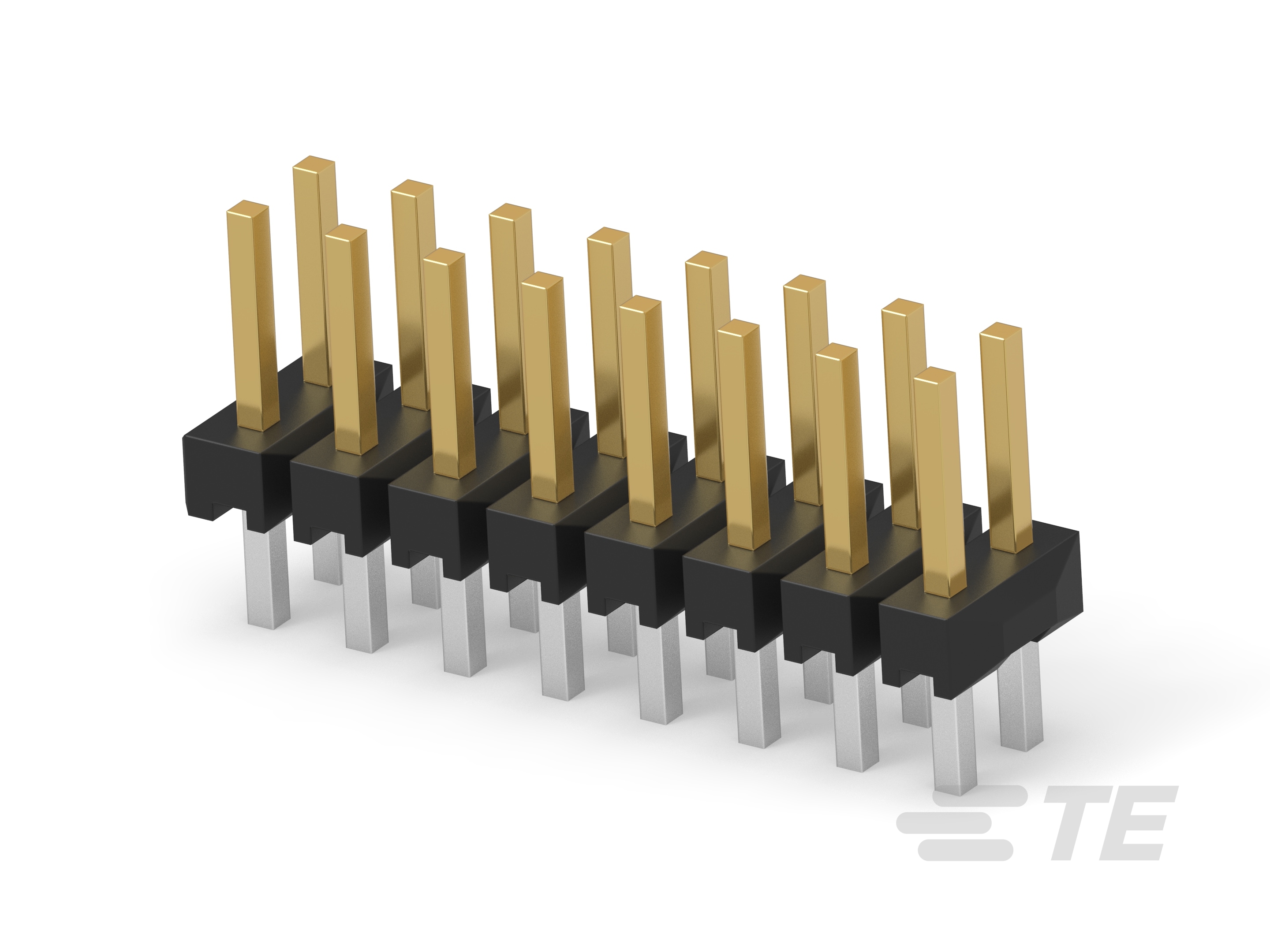

• PCB 连接器类型 : PCB 安装接头

• 连接器系统 : 板对板

• 接头类型 : 分离

• 可密封 : 否

• 连接器和端子端接到 : 印刷电路板

• 连接器产品类型 : 连接器组件

• 可堆叠 : 否

• PCB 安装方向 : 垂直

• 位数 : 48

• 行数 : 2

• 介质耐压（最大值） (VAC): 650

• 连接器外形 : 标准

• 主要产品颜色 : 黑色

• PCB 端子端接区域电镀材料 : 锡

• 端子基材 : 磷青铜

• 端子接触部长度 : 4 mm [ .157 in ]

• 端子布局 : 直插式

• 端子形状和构造 : 正方形

• PCB 端子端接区域电镀材料厚度 : 3 – 5 µm [ 100 – 200 µin ]

• 接合方柱尺寸 : .5 mm [ .02 in ]

• 端子接合区域电镀材料厚度 : .381 µm [ 15 µin ]

• PCB 端子端接区域电镀材料表面涂层 : 哑光

• 端子底板材料厚度 : 1.27 µm [ 50 µin ]

• 端子底板材料 : 镍

• 端子接触部电镀材料 : 金 (Au)

• 端子类型 : 插针

• 端子额定电流（最大值） (A): 2

• 方形端接柱体和尾部尺寸 : .5 mm [ .02 in ]

• 端接柱体和尾部长度 : 2.8 mm [ .11 in ]

• PCB 端接方法 : 通孔 - 焊接

• PCB 安装固定类型 : 无

• PCB 安装固定 : 不带

• PCB 安装对准 : 不带

• 连接器安装类型 : 板安装

• 外壳材料 : LCP（高温热塑塑料）

• 中心线（间距） : 2 mm [ .079 in ]

• 连接器长度 : 48 mm [ 1.89 in ]

• PCB 厚度（建议） : 1.6 mm [ .063 in ]

• 行间距 : 2 mm [ .079 in ]

• 壳体温度额定值 : 高

• 工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]

• 电路应用 : Signal

• UL 阻燃性等级 : UL 94V-0
