4-2260663-1

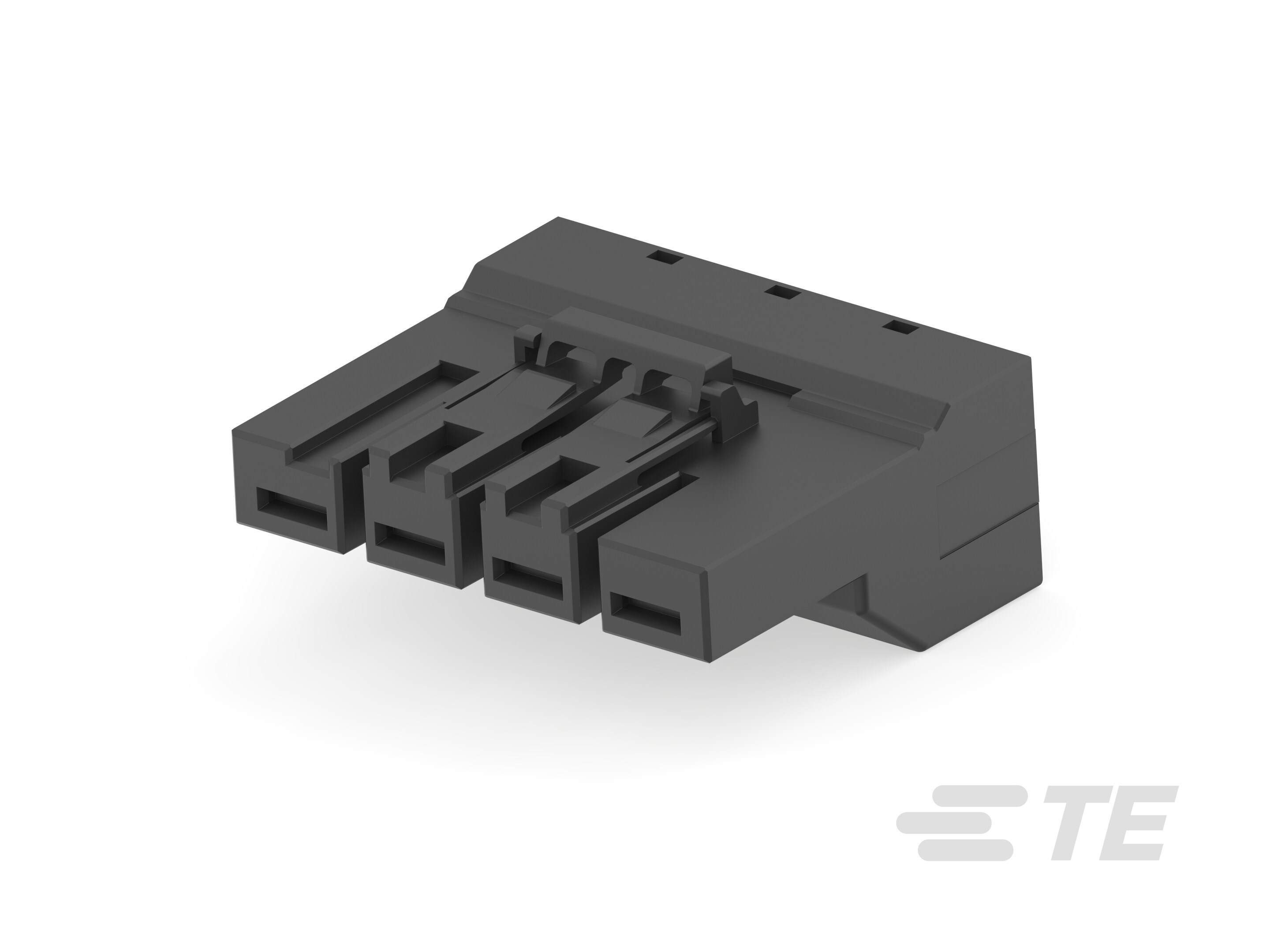

Connector Assembly, Receptacle, Wire-to-Board, 4 Position, 13.1 mm [.515 in] Centerline, Spring Clamp, 1 Row, Black, Wire & Cable, Dynamic 5000 Series
4-2260663-1
Connector Assembly, Receptacle, Wire-to-Board, 4 Position, 13.1 mm [.515 in] Centerline, Spring Clamp, 1 Row, Black, Wire & Cable, Dynamic 5000 Series
-
- Dynamic Series
- Dynamic 5000 系列
- TE 内部编号 4-2260663-1
- TE 内部产品描述 DYNAMIC D5900 REC CONNECTOR ASSY 4P-X
-
连接器产品类型 : 连接器组件
-
连接器和壳体类型 : 母端
-
连接器系统 : 线到板
-
位数 : 4
-
中心线（间距） : 13.1 mm [ .515 in ]
文档
产品图纸
- DYNAMIC D5900 RECEPTACLE ASSY ENG_CD_2260663_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_4-2260663-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_4-2260663-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_4-2260663-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_4-2260663-1_A.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-140022_A.pdf 英文版本
- 合格检测报告 ENG_SS_501-78577_A.pdf 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-78067_A.pdf 英文版本
机构认证
- 机构批件 ENG_AAD_UL_E28476_20140619_A.pdf 英文版本
- UL 报告 ENG_AAD_UL_E60677_20140619_B.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器产品类型 : 连接器组件
-
连接器和壳体类型 : 母端
-
连接器系统 : 线到板
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 4
-
行数 : 1
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
端子额定电流（最大值） (A): 42
端接特性
-
线缆端接方法 : 弹簧夹
机械附件
-
接合固定 : 带有
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
中心线（间距） : 13.1 mm [ .515 in ]
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 : 电源和信号
