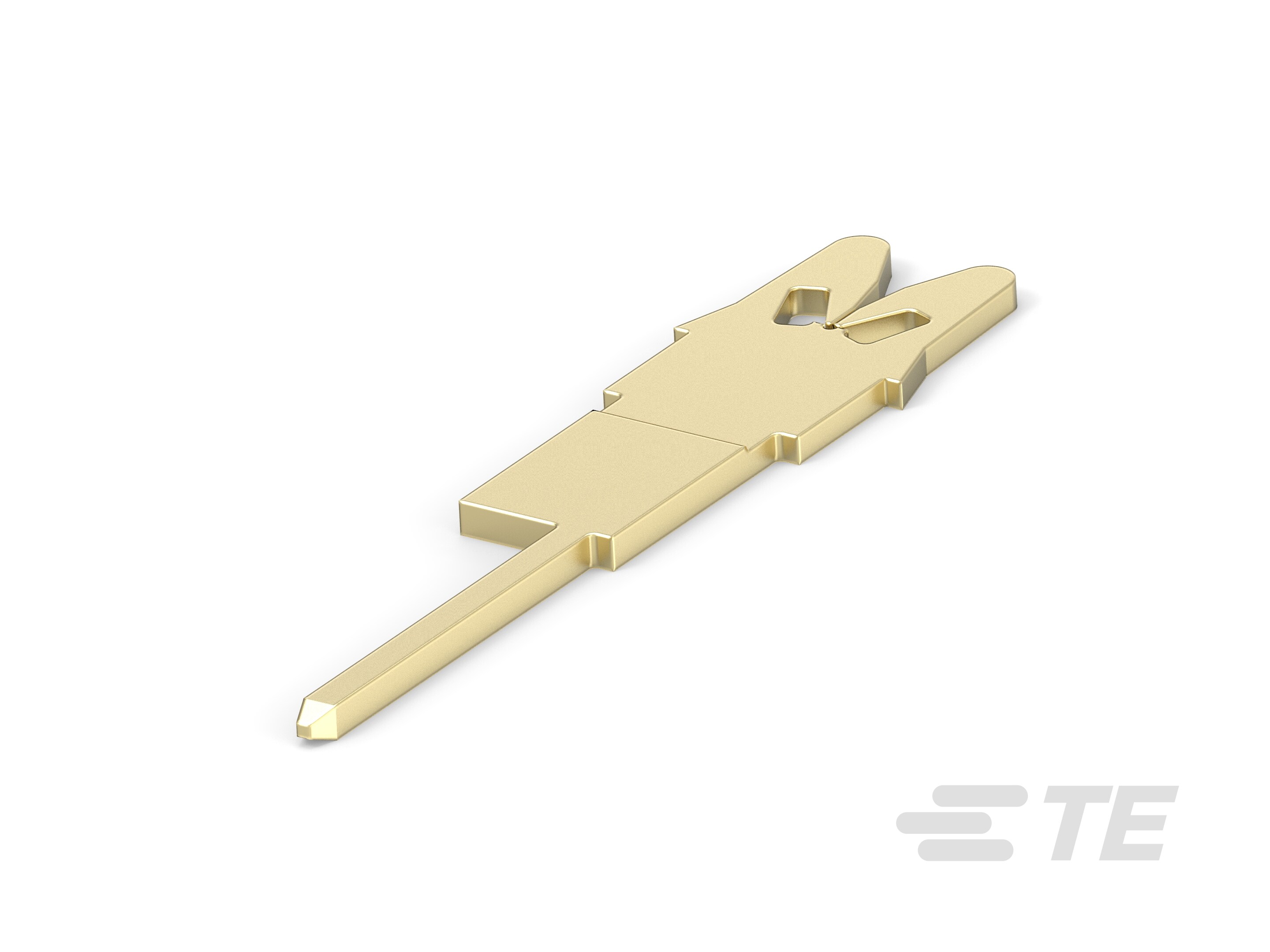

4-1601042-2

Pin, .024 in Tab Width, .16 – 1.02 mm Magnet Wire, 34 – 18 AWG Magnet Wire, Insulation Displacement (IDC), SIAMEZE, Magnet Wire Terminals

131-090-120=PIN,024SQ,STD,SMZ-4-1601042-2

4-1601042-2

Pin, .024 in Tab Width, .16 – 1.02 mm Magnet Wire, 34 – 18 AWG Magnet Wire, Insulation Displacement (IDC), SIAMEZE, Magnet Wire Terminals

    • MAG-MATE
    • SIAMEZE
  • TE 内部编号 4-1601042-2
  • TE 内部产品描述 131-090-120=PIN,024SQ,STD,SMZ

  • 漆包线端子类型 : 插针

  • 与孔位尺寸兼容 : 1601424

  • 电磁线尺寸 (mm): .16 – 1.02

  • 电磁线尺寸 (AWG): 34 – 18

  • 线缆端接方法 : 绝缘刺破 (IDC)

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 与分离式电线类型兼容 : 实芯, 漆包线

主体特性

  • 与孔位尺寸兼容 : 1601424

接触件特性

  • 压接类型 : IDC

  • 漆包线端子类型 : 插针

  • 端子电镀材料 : 预镀锡

  • 端子底板材料 : 镍

  • 端子方向 : 直式

端接特性

  • 线缆端接方法 : 绝缘刺破 (IDC)

机械附件

  • 接合固定类型 : 倒钩

尺寸

  • 端子高度 : 11.81 mm [ .465 in ]

  • 电磁线尺寸 (mm): .16 – 1.02

  • 电磁线尺寸 (AWG): 34 – 18

  • 材料厚度（电磁线侧） : .51 mm [ .02 in ]

  • 产品长度 : 19.81 mm [ .078 in ]

使用环境

  • 绝缘选项 : 非绝缘

操作/应用

  • 与电线基础材料兼容 : 铜

包装特性

  • 封装方法 : 零散零件
