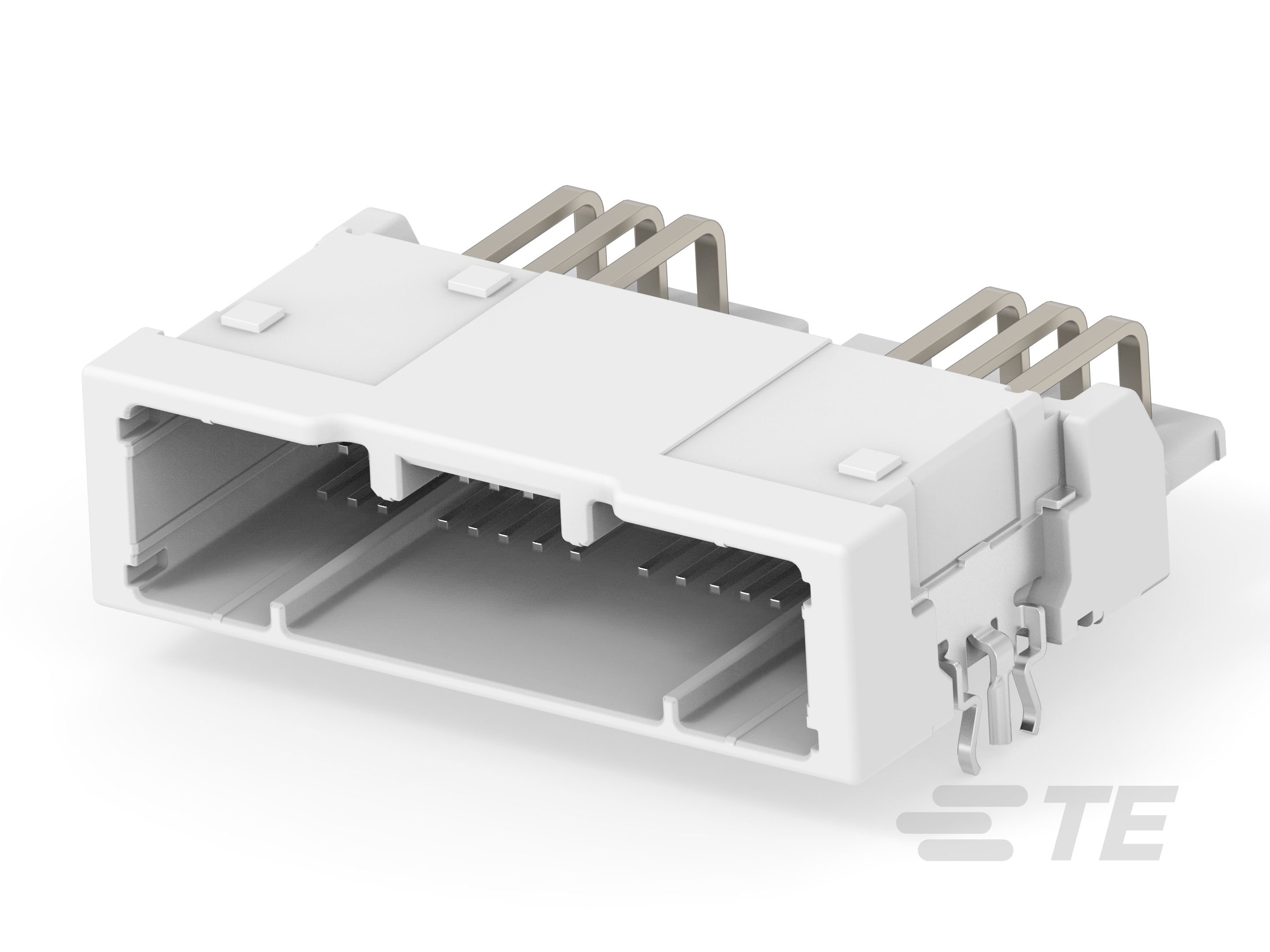

Horizontal, Wire-to-Board, 38 Position, 3 Rows, 2mm / 3.2mm [.078in / .125in] Centerline, Tin (Sn), Printed Circuit Board, 0.50 Connector System
2822546-1
Horizontal, Wire-to-Board, 38 Position, 3 Rows, 2mm / 3.2mm [.078in / .125in] Centerline, Tin (Sn), Printed Circuit Board, 0.50 Connector System
-
- AMP
- .50 连接器系统
- TE 内部编号 2822546-1
- TE 内部产品描述 0.5/1.5 38P CAP ASSY THR TYPE
-
PCB 安装方向 : 水平
-
PCB 端接方法 : 通孔 - 焊接
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
-
主要产品颜色 : 土黄色
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2822546-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2822546-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2822546-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2822546-1_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-5379_D1.pdf 英文版本
- JPN_SS_114-5379-1_D1.pdf 日语
- 产品规格 ENG_SS_108-78437_B5.pdf 英文版本
- JPN_SS_108-78437-1_B5.pdf 日语
- 合格检测报告 JPN_SS_501-5919_A4.pdf 日语
使用说明书
- 使用说明书（非美国） ENG_SS_411-78268_A5.pdf 英文版本
- JPN_SS_411-78268-1_A5.pdf 日语
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
连接器产品类型 : 连接器组件
-
混合板端连接器 : 是
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
结构特性
-
PCB 安装方向 : 水平
主体特性
-
主要产品颜色 : 土黄色
端接特性
-
PCB 端接方法 : 通孔 - 焊接
机械附件
-
连接器安装类型 : 板安装
