文档
产品图纸

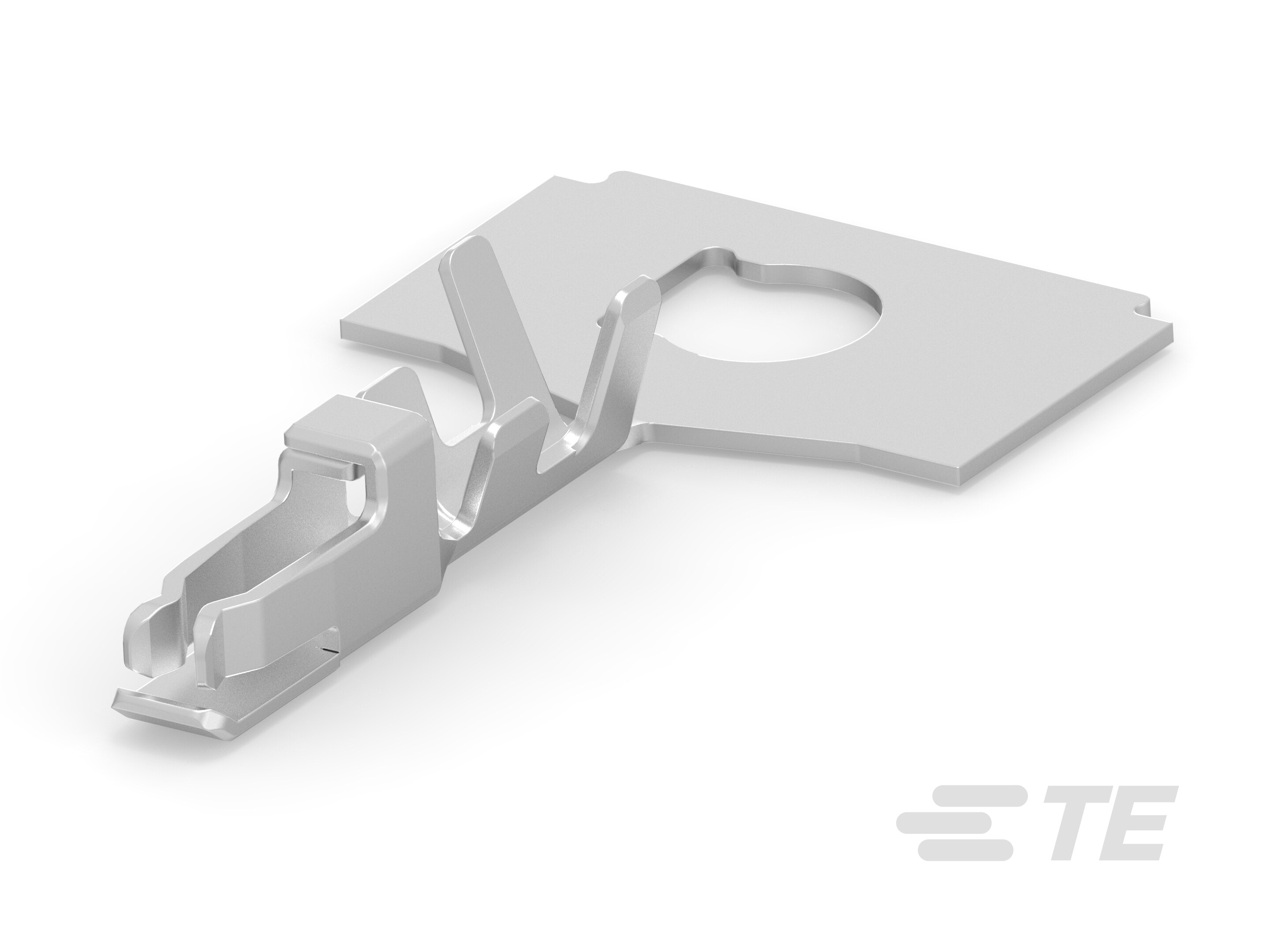

- 1.25MM TERMINAL ENG_CD_2502607_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2502607-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2502607-1_A.3d_stp.zip 英文版本
- ENG_CVM_CVM_2502607-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2502607-1_A.3d_igs.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-161761_A.pdf 英文版本
- 测试规范 ENG_SS_501-161851_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
-
连接器产品类型 : 护套套件
结构特性
-
可堆叠 : 否
-
插拔配置 : 正常
电气特征
-
介质耐压（最大值） (VAC): 500
-
介质耐压（最大值） (VDC): 500
-
介质耐压（最大值） (V): 500
-
接触电阻 (mΩ): 20
-
绝缘电阻 (MΩ): 100
-
端接电阻 (mΩ): 20
-
介质耐压（最大值） (VACrms): 500
-
介质耐压（最大值） (Vrms): 500
-
额定电压（最大值） (VDC): 50
-
额定电压（最大值） (VAC): 50
-
工作电压 (VDC): 50
-
工作电压 (VAC): 50
接触件特性
-
端子接触部长度 (mm): 1.05
-
端子布局 : 直插式
-
端子制造 : 冲压成形
-
PCB 端子端接区域电镀材料表面涂层 : 哑光
-
端子接触部电镀材料表面涂层 : 哑光
-
PCB 端子端接区域电镀材料 : 镍打底镀锡
-
端子基材 : 磷青铜
-
端子底板材料 : 镍
-
端子接触部电镀材料 : 镍打底镀锡
-
端子类型 : 插座
-
端子额定电流（最大值） (A): 3.6
机械附件
-
接合固定 : 带有
-
接合固定类型 : 公端
-
接合对准类型 : 极化
使用环境
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
操作/应用
-
屏蔽 : 否
-
装配工艺特点 : 弹夹支架
-
电路应用 : 电源和信号
行业标准
-
RAST 版本 : 无
-
工业标准 : USCAR
-
与机构/标准产品兼容 : USCAR-21
-
IP 等级 : 未经测试
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装方法 : 卷和纸箱
选择您想要保留的属性以查看类似产品。
